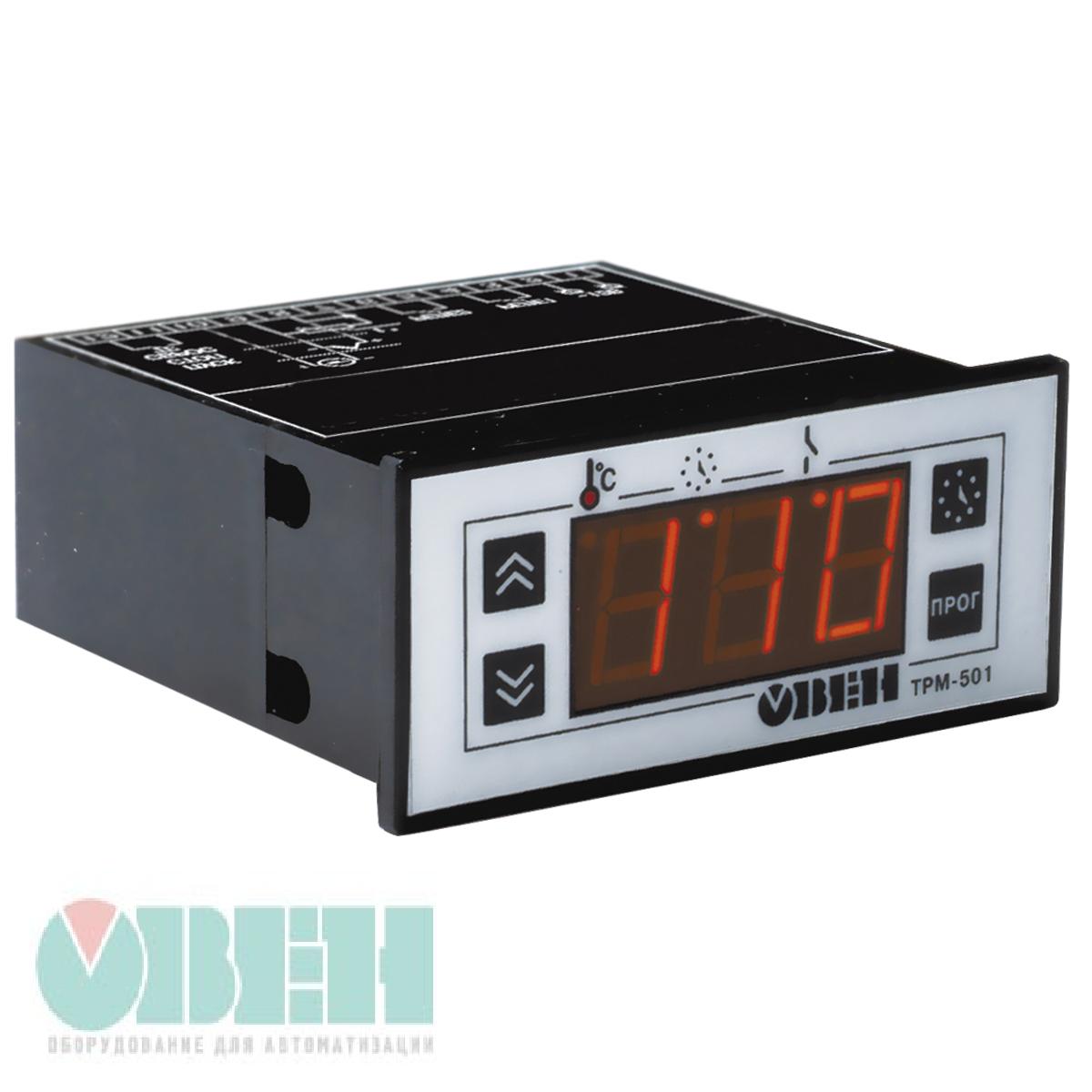

ТРМ501 реле-регулятор с таймером одноканальный
Описание
Технические характеристики
Модификации
Документация
Реле-регулятор ОВЕН ТРМ501 предназначен для регулирования температуры или других физических величин в технологических процессах, в которых требуется точное соблюдение временных режимов.
Простой в управлении регулятор, устанавливается на различное оборудование: печи для выпечки, термоупаковочные аппараты, термоножи и т. п.
Функциональные возможности реле-регулятора ОВЕН ТРМ501
- Измерение и регулирование температуры или другой физической величины
- Универсальный вход для подключения первичных преобразователей широкого спектра
- Управление «НАГРЕВАТЕЛЕМ» ИЛИ «ХОЛОДИЛЬНИКОМ» по двухпозиционному закону
- Дистанционное управление запуском/остановкой
- Встроенный таймер для обратного отсчета времени 1....999 минут (модификация ТРМ501), 1....999 секунд (модификация ТРМ501-С) или 0,1...99,9 секунд (модификация ТРМ501-Д)
- Три режима работы регулятора и таймера
- Дополнительное реле для сигнализации об аварийной ситуации
- Программирование кнопками на лицевой панели прибора
- Сохранение заданных параметров при отключении питания
- Защита уставок регулятора и таймера от несанкционированных изменений

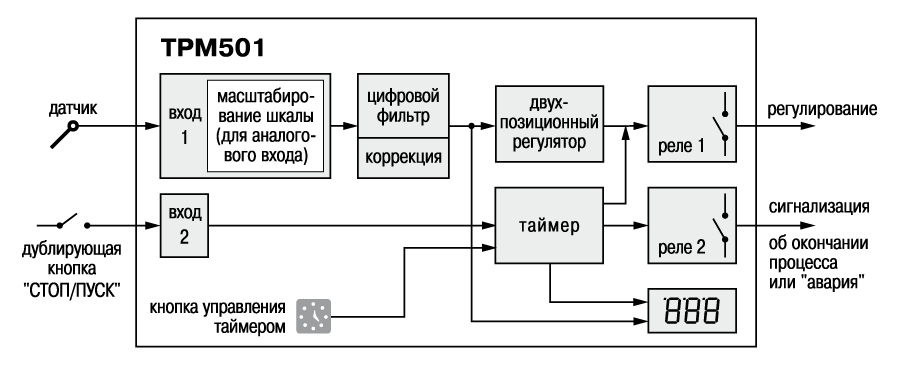

Функциональная схема прибора
Таймер может быть включен или выключен параметром tir. Включенный таймер позволяет отрабатывать пользовательскую программу в течение заданного времени. Таймер может управлять регулятором или работать независимо, что задается параметром toU. Кроме того, существует режим, в котором таймер запускается, только когда регулируемая величина достигнет уставки.
Три режима работы регулятора и таймера
- Таймер включен и управляет работой регулятора: процесс регулирования будет запускаться и останавливаться таймером (см. пример ниже). Выходное реле 2 используется для сигнализации об окончании процесса регулирования.
- Регулирование происходит независимо от таймера (который может быть включен или выключен). По окончании времени работы таймера реле 2 замыкается, регулирование продолжается.
- Ручное управление запуском и остановкой процесса регулирования. Таймер при этом включен, уставка таймера равна 0.
Питание
| Напряжение питания | 12 В (постоянного или перемнного тока) |
| Допустимое отклонение напряжения питания | -10...+10% |
| Максимально допустимый ток источника питания | 250 мА |
Входы
| Время опроса входных каналов, не более | 1 с |
| Предел допустимой основной приведенной погрешности измерения входной величины (без учета погрешности датчика) |
±0,5% |
| Входное сопротивление прибора для унифицированного сигнала: | |
| - тока 0...5 мА, 0...20 мА, 4...20 мА; | 10 Ом ±0,5 % |
| - напряжения 0...100 мВ, 0...50 мВ. | не менее 100 кОм |
| Напряжение низкого (активного) уровня на управляющем входе ("ПУСК/СТОП") | 0...0,8 В |
| Напряжение высокого уровня на управляющем входе ("ПУСК/СТОП") | 2,4...30 В |
| Выходное сопротвление устройства внешнего управления таймером | не более 1кОм |
Выходы
| Количество встроенных выходных э/м реле | 2 |
| Максимально допустимый ток, коммутируемый контактами э/м реле | 8 А при 220 В 50 Гц и cos φ>0,4 |
Таймер
| Время работы таймера: | |
| ТРМ501 | 0...999 мин |
| ТРМ501-С | 0...999 с |
| ТРМ501-Д | 0...99.9 с |
| Дискретность времени работы таймера: | |
| ТРМ501 | 1 мин |
| ТРМ501-С | 1 с |
| ТРМ501-Д | 0.1 с |
Корпус
| Тип, габаритные размеры корпуса и степень его защиты состороны передней панели | щитовой Щ3, 76х34х70 мм, IP54 |
Характеристики измерительный датчиков
| Код tin | Тип датчика | Диапазон измерений | Решающая способность |
| 00 | ТСМ 100М W100=1.426 | -50...+200 оС | 1 оС |
| 01 | ТСМ 50М W100=1.426 | -50...+200 оС | 1 оС |
| 02 | ТСП 100П W100=1.385 (Pt100) | -99...+650 оС | 1 оС |
| 03 | ТСП 100П W100=1.391 | -99...+650 оС | 1 оС |
| 04 | ТХК (L) | -99...+750 оС | 1 оС |
| 05 | ТХА (К) | -99...+999 оС | 1 оС |
| 06 | Напряжение 0...50 мВ | 0...100% | 0.1% |
| 07 | ТСП 50П W100=1.385 | -99...+650 оС | 1 оС |
| 08 | ТСП 50П W100=1.391 | -99...+650 оС | 1 оС |
| 09 | ТСМ 50М W100=1.428 | -99...+200 оС | 1 оС |
| 10 | Ток 4...20 мА | 0...100% | 0.1% |
| 11 | Ток 0...20 мА | 0...100% | 0.1% |
| 12 | Ток 0...5 мА | 0...100% | 0.1% |
| 13 | Напряжение 0...100 мВ | 0...100% | 0.1% |
| 14 | ТСМ 100М W100=1.428 | -50...+200 оС | 1 оС |
| 15 | .тсм гр.23 | -50...+200 оС | 1 оС |
| 19 | ТНН(N) | -99...+999 оС | 1 оС |
| 20 | ТЖК(J) | -99...+900 оС | 1 оС |
Устройства, подключаемые к дополнительному (управляющему) входу
- Устройства с «сухими» контактами (кнопки, выключатели, герконы, реле и др.)
- Активные датчики, имеющие на выходе транзистор n-p-n-типа с открытым коллекторным выходом
- Другие типы датчиков с выходным напряжением высокого уровня от 2,4 до 30 В и низкого уровня от 0 до 0,8 В. Входной ток при напряжении низкого уровня не превышает 15 мА

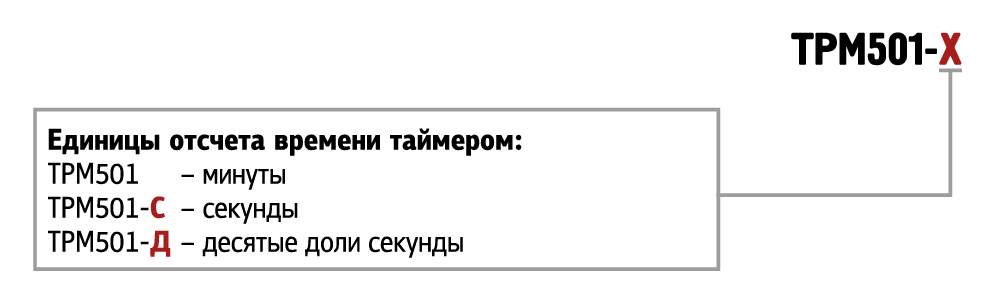

Модификации

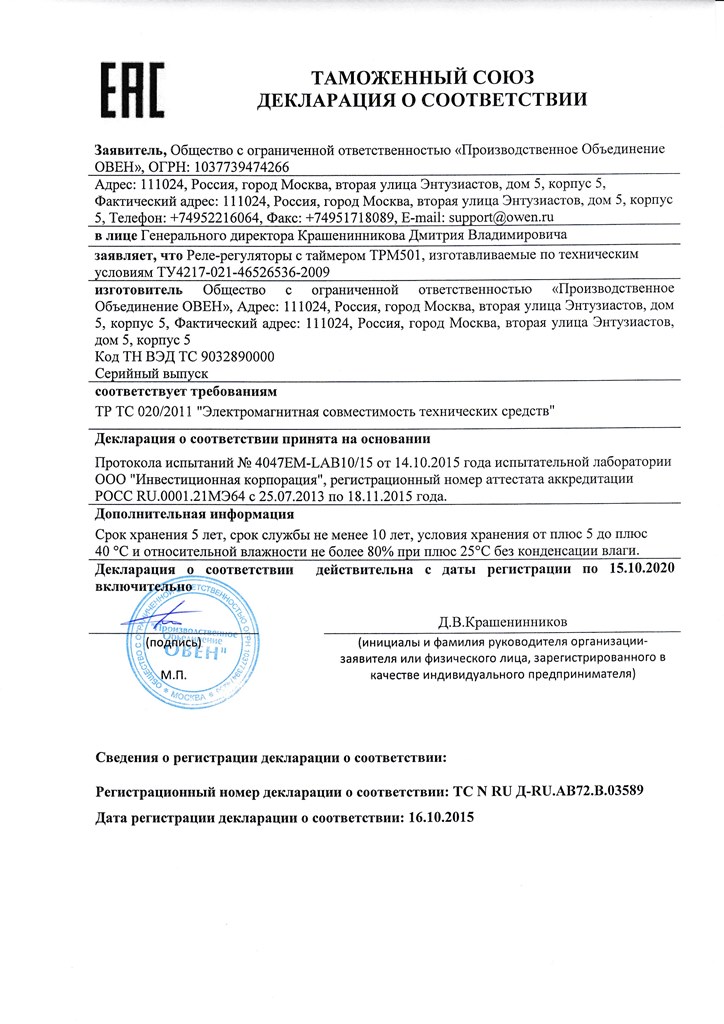

Декларация о соответствии на ТРМ501
Руководство по эксплуатации ТРМ501
