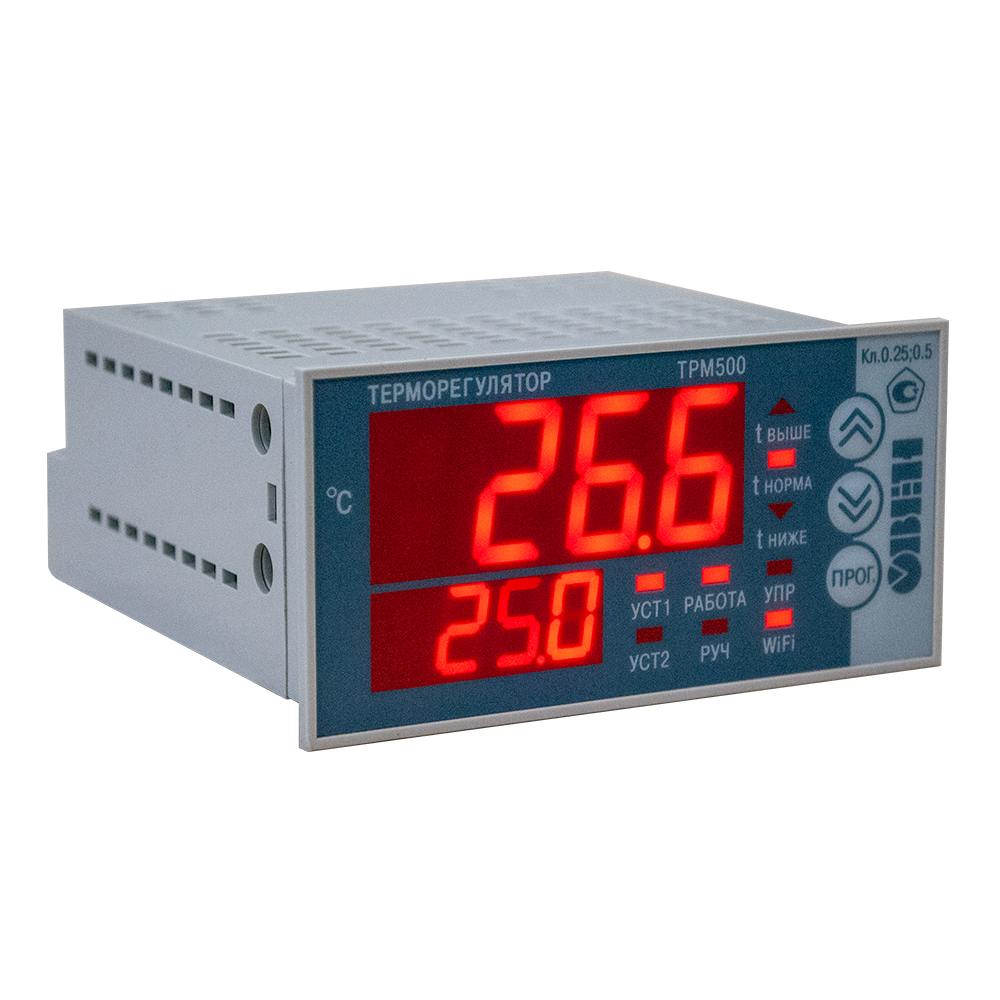

ТРМ500-5ВФ экономичный терморегулятор с прямым доступом к облачному сервису OwenCloud

Производитель: Овен
ОписаниеТехнические характеристикиФункциональная схема и схема подключенияДокументация

ТРМ500-5ВФ – экономичный терморегулятор со встроенным Wi-Fi-модулем. Прибор имеет прямой доступ для удаленного контроля и управления через бесплатный функционал облачного сервиса OwenCloud. Теперь печью, экструдером, термоупаковщиком или другим оборудованием можно управлять из любой точки мира.

24 часа в сутки доступны архивы измеренной температуры, выходной мощности, уставок и режимов работы. О критических отклонениях от техпроцесса вы будете проинформированы путем PUSH-уведомлений на смартфон или планшет.

Возможности прибора:

  • Управление температурой по on/off- или ПИД-закону (только режим нагревателя).
  • Дистанционный мониторинг и управление через облачный сервис OwenCloud.
  • Мобильное приложение для управления температурой для Android и IOS (в разработке).
  • До 2-х реле для сигнализации о текущей температуре.
  • Дискретный вход:
    • ПУСК/СТОП-регулирование;
    • перевод работы прибора в ручной режим управления;
    • смена уставки с одного предустановленного значения на другое;
    • управление дискретным входом через OwenCloud.
  • Поддержка всех распространенных в России датчиков температуры.
  • Внесен в реестр СИ с классом точности: ТС – 0,25 %, ТП – 0,5 %.
  • Три выхода для управления нагрузкой или сигнализации:
    • Выход 1: реле для управления или сигнализации. Управление нагрузкой до 5 А.
    • Выход 2: выход для сигнализации (до 5 А).
    • Выход 3: выход для управления твердотельными реле (0…5 В).
  • Два индикатора.
  • Увеличенный индикатор: высота цифр 20 мм.
  • Встроенный Wi-Fi-модуль для доступа к сервису OwenCloud (модификация).

Характеристика

Значение

Напряжение питания

96…264 В переменного тока

Потребляемая мощность

Не более 5 Вт

Поддержка типов датчиков

ТС

50/100/500/1000 (М, Сu, П, Pt), 53М

ТП

L, J, N, K, T, S, R, B, A-1, A-2, A-3

Основная приведенная погрешность

ТС

0,25 %

ТП

0,5 %

Время опроса входа

ТС

0,3 сек (3-проводная схема подключения)

0,2 сек (2- и 4-проводная схема подключения)

ТП

0,2 сек

Схема подключения ТС

2-, 3- или 4-проводная

Компенсация холодных концов ТП

встроенная

Сопротивление линий связи «прибор-датчик»

для ТС

Не более 15 Ом

для ТП

Не более 100 Ом

Сопротивление внешнего ключа

В замкнутом состоянии

Не более 70 Ом

В разомкнутом состоянии

Не менее 1000 Ом

Типы ВУ

Выход 1

Реле электромеханическое 5 А (стандарт)

Выход 2

Логический выход под управление ТТР

Выход 3

Реле электромеханическое 3 А

Логические уровни выхода 3 (для ТТР)

Низкий уровень (ТТР закрыто)

0 В

Высокий уровень (ТТР открыто)

4…5,5 В

Допустимый ток на выходе 3 (для ТТР)

25…40 мА

Габариты корпуса, тип

96×48×100 мм, Щ2

Условия эксплуатации

Температура окружающего воздуха

-20…+50 °С

Влажность

30…80 % при температуре +35 °С

Гарантийный срок обслуживания

5 лет

Характеристики встроенного шлюза для доступа к сервису OwenCloud

Тип интерфейса связи

Wi-Fi

Стандарт связи

802.11b/g/n

Тип приемопередающей антенны

Встроенная

Режимы работы в сети Wi-Fi

«Точка доступа» – для настройки доступа к локальной сети Wi-Fi и интернет

«Клиент» – для обмена данными с сервисом OwenCloud

Настройка параметров локальной сети Wi-Fi

Через встроенный «WEB» сервер

Параметры, доступные для чтения и записи в сервисе OwenCloud

Название параметра

Код в меню прибора

Доступ

Текущее измеренное значение

PV

Чтение

Уставка 1

SP1

Чтение/запись

Уставка 2

SP2

Чтение/запись

Гистерезис

HYSt

Чтение/запись

Нижний порог сигнализации

U.Lo

Чтение/запись

Верхний порог сигнализации

U.Hi

Чтение/запись

Выходная мощность

PPY

Чтение/запись

Текущее состояние дискретного входа

di.St

Чтение/запись

Режим работы дискретного входа

inP.F

Чтение/запись

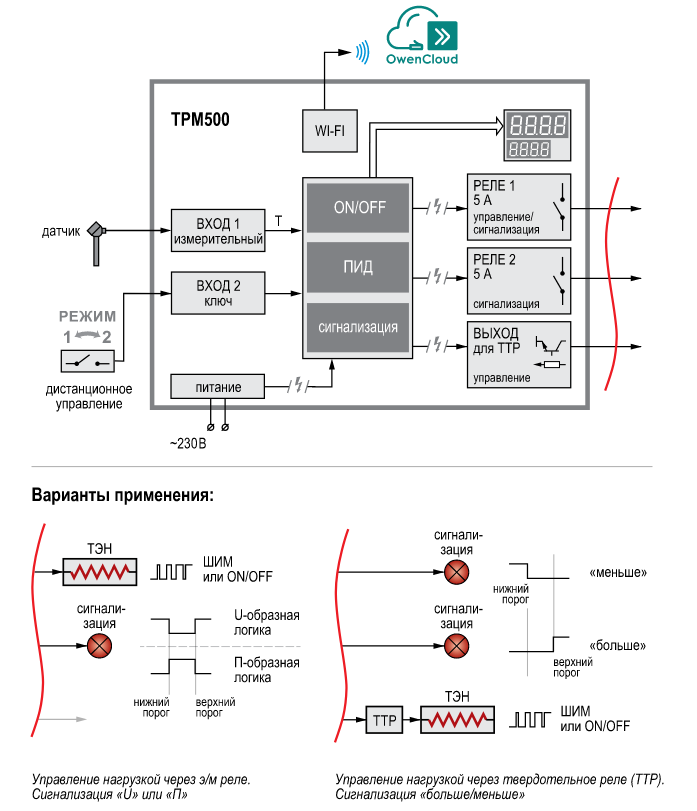

Функциональная схема прибора

функциональная схема трм5000

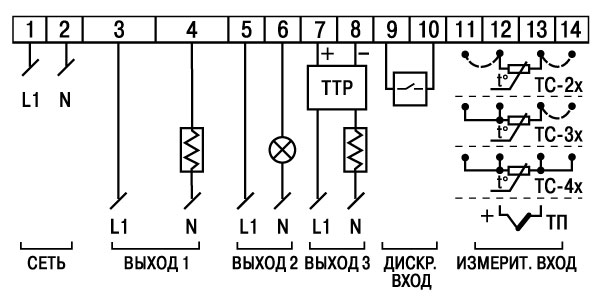

Схема подключения

shemy podklyucheniya trm500

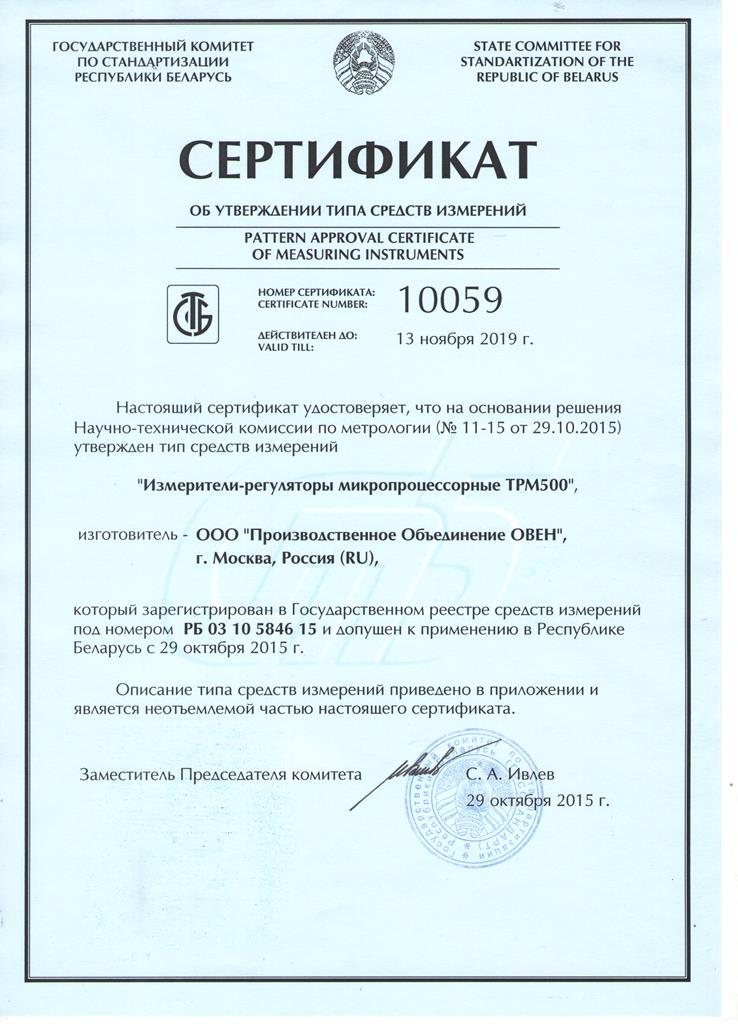

Сертификат средств измерений ТРМ500

Декларация о соответствии на ТРМ500

Сертификат соответствия ГАЗПРОМСЕРТ для ТРМ500

Инструкция по работе с ДС-ТРМ500

Руководство по программированию ТРМ500

Руководство по эксплуатации ТРМ500
