Назначение прибора ОВЕН ТРМ 138

Измеритель-регулятор ОВЕН ТРМ 138 предназначен для измерения, регистрации и регулирования температуры, давления либо другого физического параметра, одновременного управления несколькими (до 8-ми) исполнительными механизмами, а также для регистрации измеренных параметров на ЭВМ.

Терморегулятор применяется в многозонных печах, в системах защитной автоматики.

Функциональные возможности регулятора ОВЕН ТРМ 138

  • Восемь универсальных входов* для подключения от 1 до 8 датчиков разного типа в любых комбинациях, что позволяет одновременно измерять и контролировать несколько различных физических величин (температуру, влажность, давление и др.)
  • Вычисление дополнительных величин:
    - средних значений от 2 до 8 измеренных величин;
    - разностей измеренных величин;
    - скорости изменения измеряемой величины.
  • До восьми каналов регулирования или регистрации температуры, давления или других измеренных или вычисленных величин:
    - регулирование по двухпозиционному закону (для каналов с ВУ тип Р,К,С или Т);
    - регистрация на аналоговом выходе (ток 4...20 мА или напряжение 0...10 В).
  • От 1 до 8 встроенных выходных устройств различных типов в выбранной пользователем комбинации
  • Режим ручного управления выходными устройствами
  • Конфигурирование функциональной схемы и установка параметров:
    - кнопками на лицевой панели прибора;
    - на ПК с помощью программы-конфигуратора.
  • Стандартная конфигурация — удобный выбор из четырех возможных
  • Встроенный интерфейс rs-485 (протокол ОВЕН, Modbus ASCII/RTU)

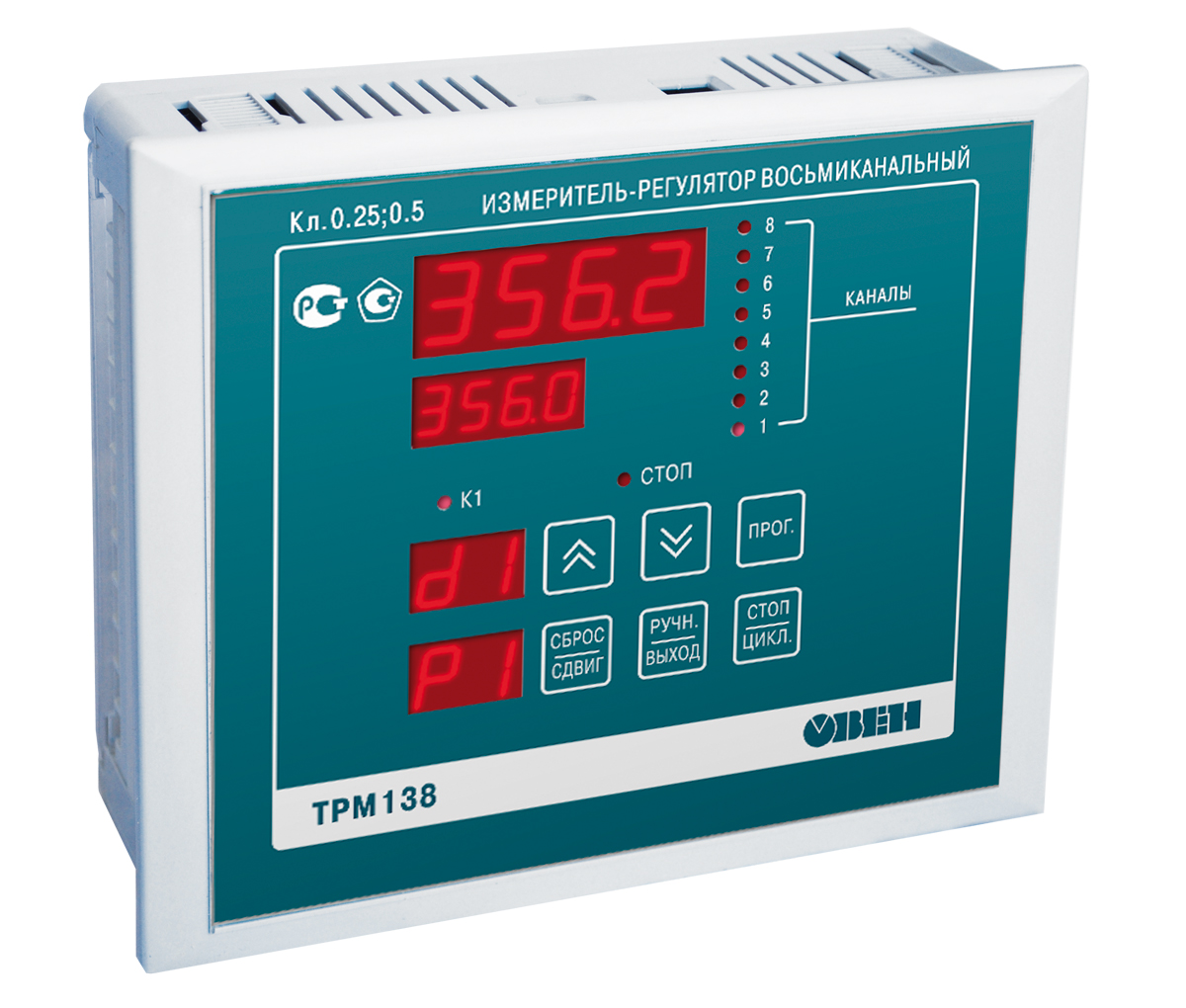

Элементы управления

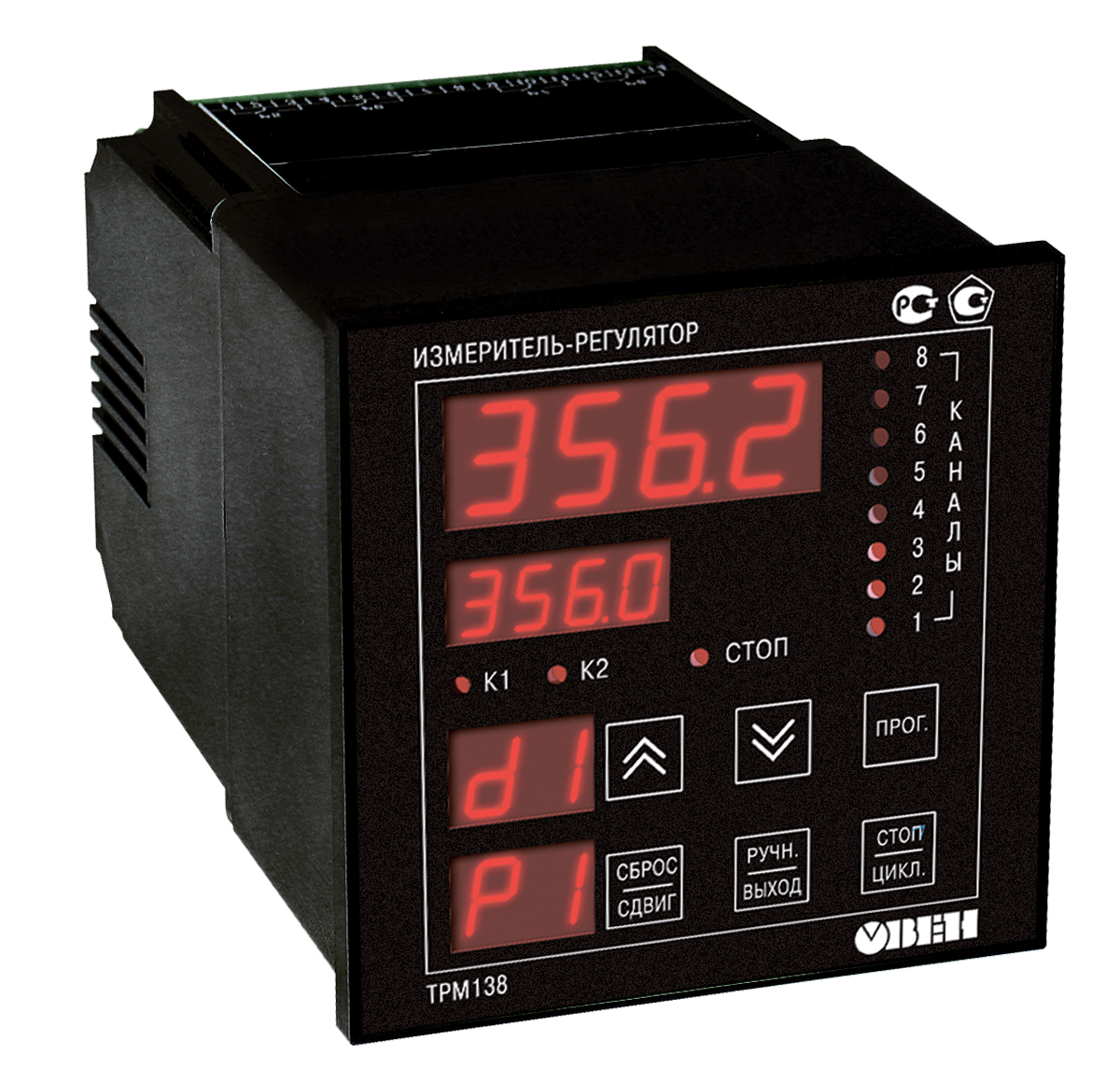

trm138 int

4-х разрядный цифровой индикатор № 1 отображает измеренное или вычисленное значение параметра в выбранном канале контроля. При аварии индикатор отображает порядковый номер неисправного датчика. Возможны два режима индикации:

  • статический режим - выбор канала индикации производится оператором при помощи кнопок управления, расположенных на лицевой панели прибора, и контролируется по засветке соответствующего светодиода «КАНАЛ»;
  • циклический режим - информация о каждом канале контроля выводится по замкнутому циклу на заданное пользователем время.

4-х разрядный цифровой индикатор № 2 отображает уставку выводимого на индикацию канала контроля. При аварии индикатор отображает причину неисправности датчика в символьном виде.

2-х разрядный цифровой индикатор № 3 отображает информацию о подключенном к данному каналу входном параметре (например, датчик 1 — «d1»).

Светодиоды «КАНАЛ 1…8» постоянной засветкой показывают номер ЛУ, параметры которого в данный момент выводятся на индикацию, мигающей засветкой сигнализируют о возникновении аварийной ситуации в данном канале контроля или срабатывании в нем предупредительной сигнализации.

2 х разрядный цифровой индикатор № 4 отображает в режиме РАБОТА номер подключенного к данному каналу выходного устройства. Мигающей засветкой сигнализирует о переводе ВУ в режим РУЧНОЕ УПРАВЛЕНИЕ.

Светодиод «К1» засвечивается при включении ВУ канала контроля, выводимого на индикацию (только для ключевых ВУ).

Светодиод «СТОП» светится при работе в статическом режиме индикации.

Функции кнопок
1 Кнопки служат для выбора канала ииндикации в статическом режиме работы, а также для управления ВУ в ручном режиме
mp int3 Кнопка предназначена для перевода прибора в режим ПРОГРАММИРОВАНИЕ
trm138 int 1 Кнопка предназначена для остановки работы аварийного ВУ, а также для сдвига информации на верхнем индикаторе при
его переполнении
trm138 int 2 Кнопка предназначена для перевода выбранного оператором ЛУ в режим "РУЧНОЕ УПРАВЛЕНИЕ", а также для возврата
прибора из режима ПРОГРАММИРОВАНИЕ в режим РАБОТА
trm138 int 3 Кнопка предназначена для переключения режима индикации прибора со статического на цеклический и обратно

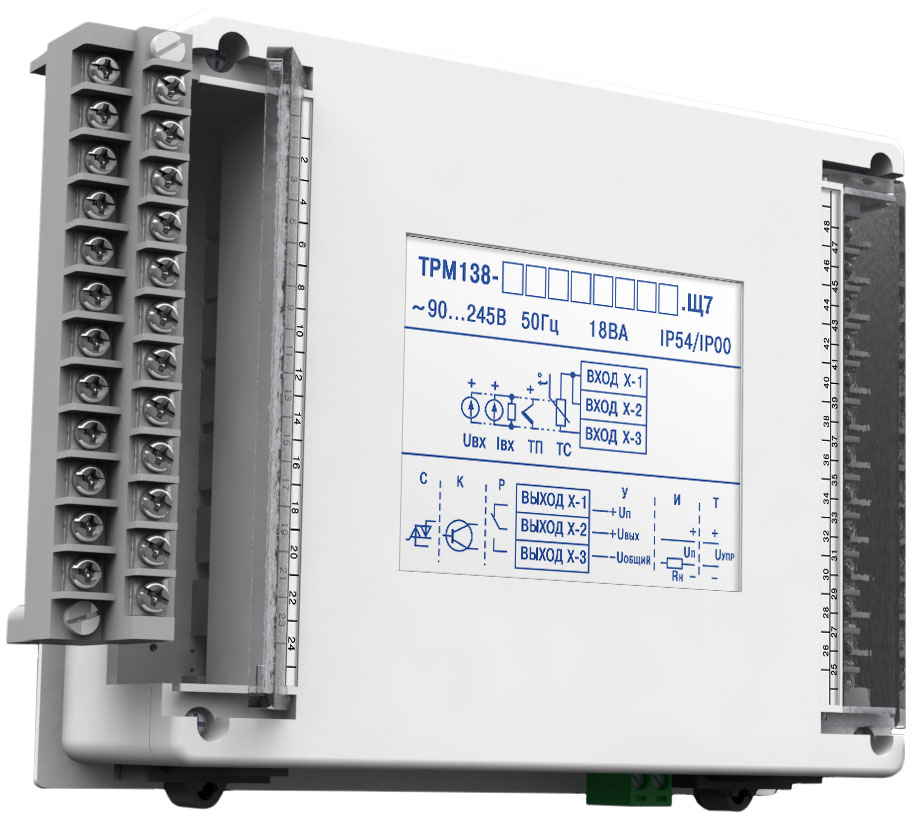

Технические характеристики

Напряжение питания 90...245 В частотой 47...63 Гц
Количество универсальных входов 1...8
Входное сопротивление при подключении источника сигнала:
- тока 100 Ом ± 0.1 % (при подключении внешнего резистора)
- напряжения не менее 100 кОм
Предел допустимой основной погрещшности измерения входного парметра ±0.25 %
- при использовании термопары ±0.5 %
Время опроса данного входа не более 1 с
Напряжение питания активных датчиков 20...28 В постоянного тока
Максимально допустимый ток 150 мА
Количество выходных устройств 8
Тип интерфейса связи с ЭВМ RS-485
Скорость передачи данных 2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с
Тип кабеля экранированная витая пара
Тип и габаритные размеры корпуса щитовой Щ, 96х96х145 мм
Степень защиты корпуса IP54 со стороны передней панели


Характеристики выходных устройств

Обозначение Тип входного устройства Электрические характеристики
Р электромагнитное реле 4 А при 230 В
К транзисторная оптопара структуры n-p-n типа 200 мА при 40 В
С симисторная оптопара 50 мА при 300 В (пост. откр. сисмистор) или 0.5 А
(симистор вкл. с частотой не более 50 Гц и tимп=5 мс)
Т выход для управления твердотельным реле выхлдное напряжение - 4...6 В
максимальный выходной ток 50 мА
И цифроаналоговый преобразователь
"параметр-ток 4...20 мА"
сопротивление на грузки 0...800 Ом

Характеристики измерительных датчиков

Тип датчика Диапазон измерений Разрешающая способность
ТСМ 50М W100=1.426 -50...+200 оС 0.1 оС
ТСМ 50М W100=1.428 -190...+200 оС 0.1 оС
ТСМ 100М W100=1.426 -50...+200 оС 0.1 оС
ТСМ 100М W100=1.428 -190...+200 оС 0.1 оС
ТСП 50П W100=1.385 -200...+750 оС 0.1 оС
ТСП 50П W100=1.391 -200...+750 оС 0.1 оС
ТСП 100П W100=1.385 (Pt100) -200...+750 оС 0.1 оС
ТСП 100П W100=1.391 -200...+750 оС 0.1 оС
ТСМ гр.23 (R0=53 Ом, W100=1.426) -50...+200 оС 0.1 оС
Термопара ТХК (L) -50...+750 оС 0.1 оС
Термопара ТЖК (J) -50...+900 оС 0.1 оС
Термопара ТНН (N) -50...+1300 оС 1 оС
Термопара ТХА (К) -50....+1300 оС 1 оС
Термопара ТПП (S) 0...+1750 оС 1 оС
Термопара ТВР (А-1) 0...+2500 оС 1 оС
ток 0...5 мА 0...100 % 0.1 оС
ток 0...20 мА 0...100 % 0.1 оС
ток 4...20 мА 0...100 % 0.1 оС
напряжение 0...50 мВ 0...100 % 0.1 оС
напряжение 0...1 В 0...100 % 0.1 оС

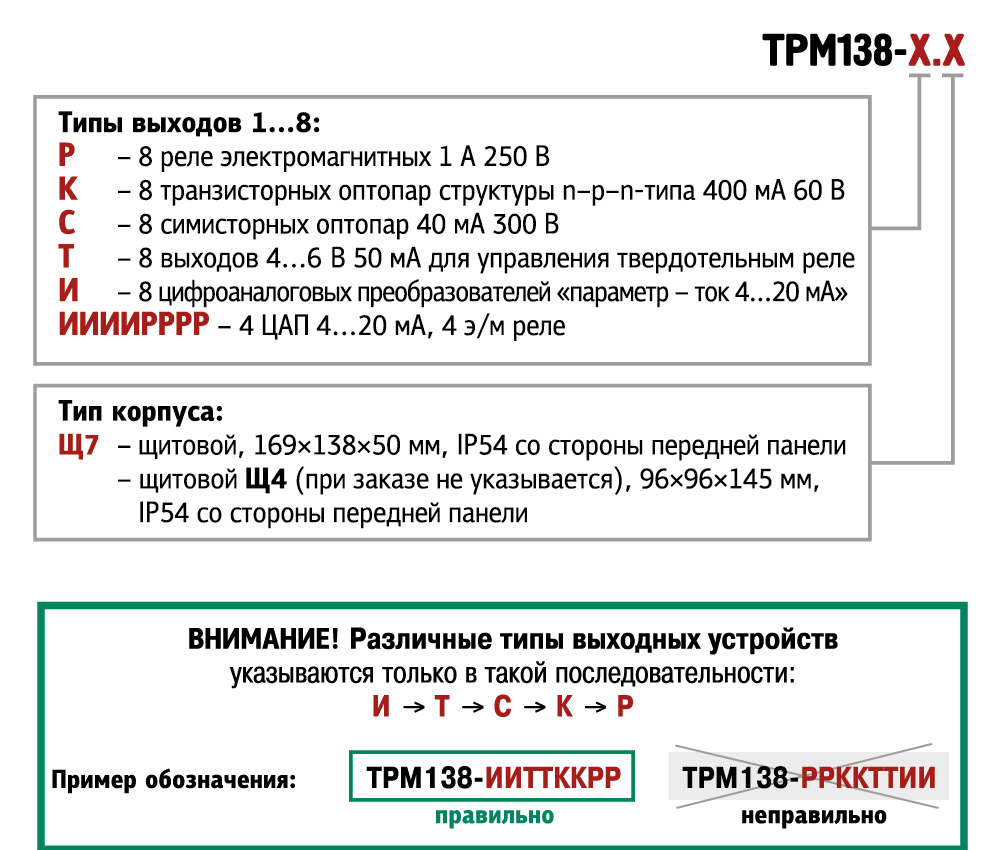

trm138 x.x

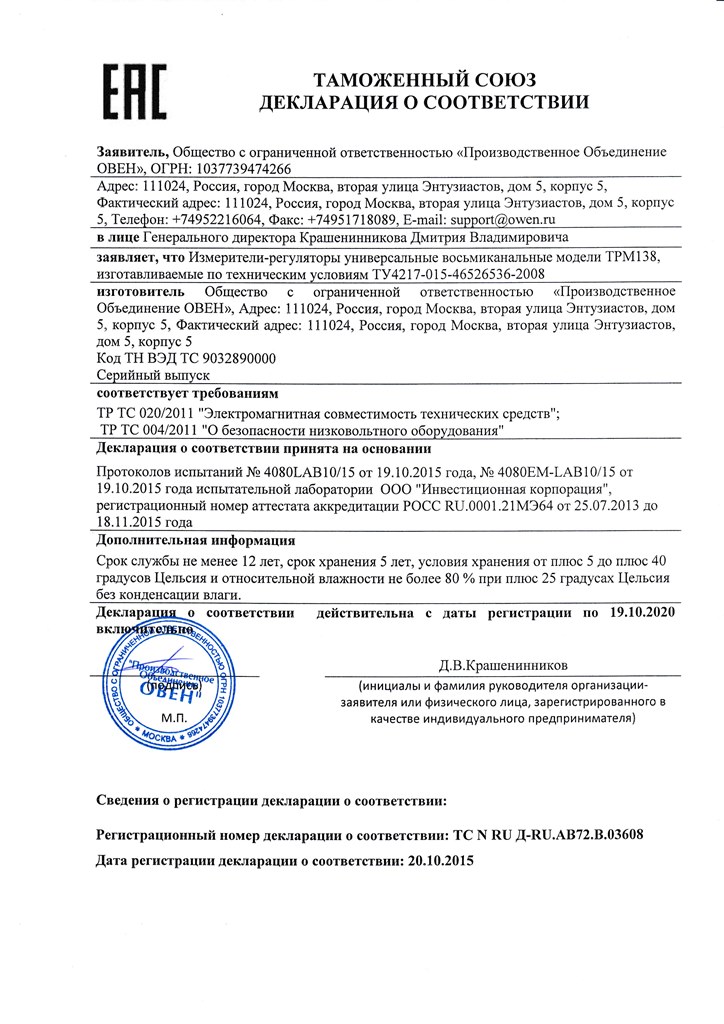

Декларация о соответствии на ТРМ138

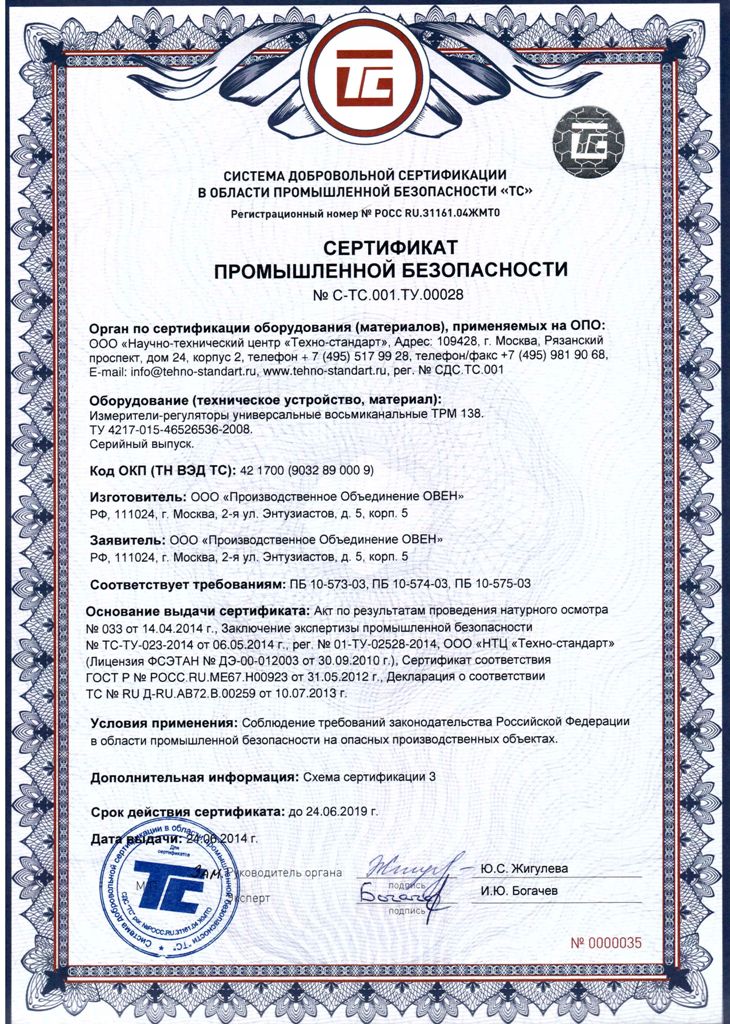

Сертификат промышленной безопасности на ТРМ138

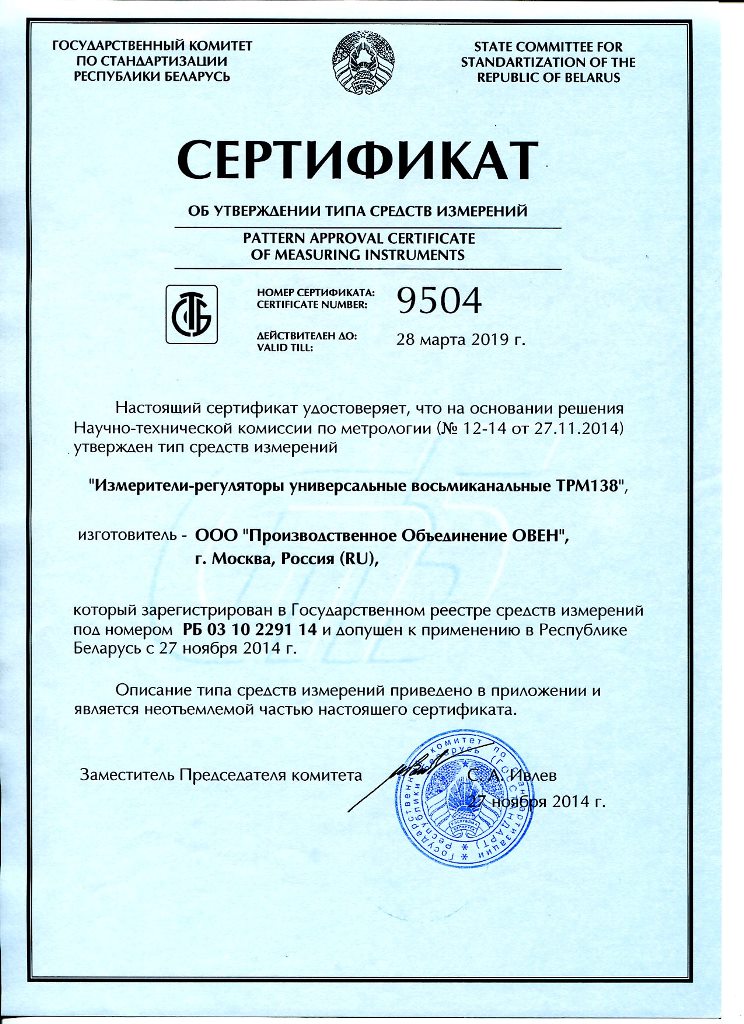

Сертификат средств измерений ТРМ138

Сертификат соответствия ГАЗПРОМСЕРТ для ТРМ138

Список параметров ТРМ138

Руководство по эксплуатации ТРМ138
