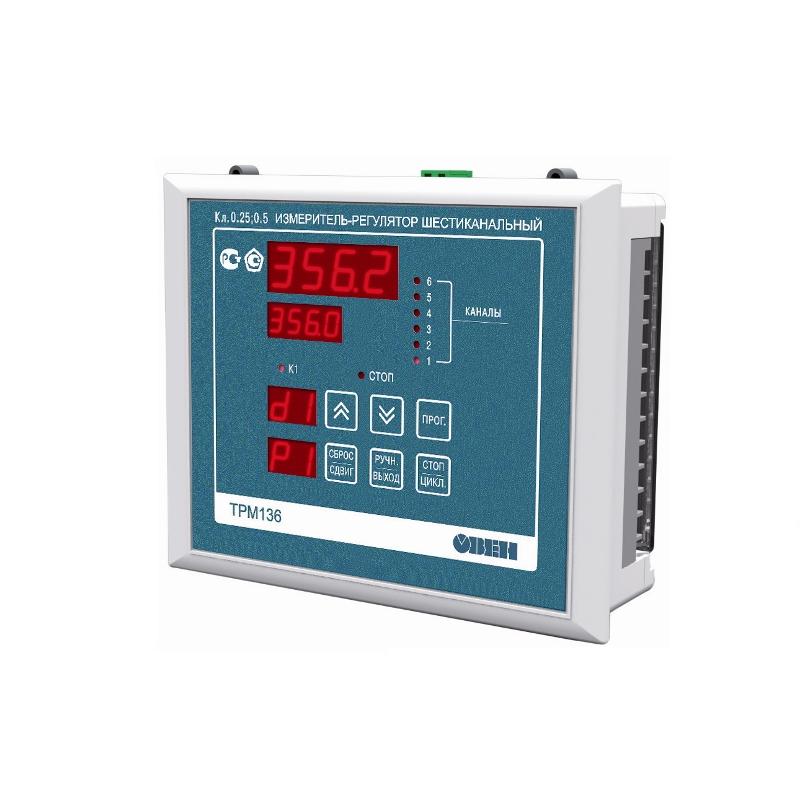

ТРМ136 измеритель-регулятор 6-канальный
Назначение измерителя-регулятора ТРМ136
Измеритель-регулятор универсальный шестиканальный ТРМ136 предназначен для построения автоматических систем контроля и регулирования производственными технологическими процессами в металлообрабатывающей, пищевой, химической, деревообрабатывающей, в производстве строительных материалов и в других областях промышленности.
ТРМ 136 предназначен для измерения и регулирования температуры, давления и других физических величин. Он может управлять до 6 исполнительными механизмами, вести регистрацию измерений на ЭВМ.
ТРМ136 является аналогом прибора ТРМ138.
Функциональные возможности регулятора ТРМ136
- Шесть универсальных входов для подключения от 1 до 6 датчиков разного типа в любых комбинациях;
- Вычисление дополнительных величин:
- средних значений от 2 до 6 измеренных величин;
- разностей измеренных величин;
- скорости изменения измеряемой величины. - До шести каналов регулирования или регистрации температуры, давления или других измеренных или вычисленных величин:
- регулирование по двухпозиционному закону (для каналов с ВУ типа Р,К,С или Т);
- регистрация на аналоговом выходе (ток 4...20 мА или напряжение 0...10В). - От 1 до 6 встроенных выходных устройств различных типов в выбранной пользователем комбинации
- Режим ручного управления выходными устройствами
- Конфигурирование функциональной схемы и установка параметров:
- кнопками на лицевой панели прибора; - Четыре варианта стандартных конфигураций схемы прибора
- Встроенный интерфейс RS-485 (протокол ОВЕН, Modbus ASCII/RTU)
- Формирование аварийного сигнала при обнаружении неисправности первичных преобразователей с отображением его причины на цифровом индикаторе
| Наименование | Значение |
| Диапазон напряжений питания | от 90 до 264 В |
| переменного (от 47 до 63 Гц) тока | |
| Потребляемая мощность, ВА, не более | 18 |
| Количество измерительных входов в приборе | 6 |
| Время опроса одного канала, с, не более | 0.6 |
| Напряжение встроенного источника питания | (24±3) В постоянного тока (максимум 150 мА) |
| Интерфейс связи с компьютером | RS-485 |
| Скорость передачи данных по протоколу, кбит/с: ОВЕН, Modbrus-RTU, Modbus-ASCII |
2.4; 4.8; 9.6; 14.4; 19.2; 28.8; 38.4; 57.6; 115.2 |
| Габаритные размеры корпуса Щ7, мм | 144' 169' 50.5 |
| Масса прибора, кг, не более | 1.0 |
Выходные устройства:
| Наименование ВУ (обозначение типа) | Технические характеристики | Значение |
| Реле электромагнитное (Р) | Максимальный ток нагрузки | 4 А |
| Максимальное напряжение нагрузки переменного тока, не менее |
250 В 50 Гц и cos j>0.4 |
|
| Максимальное напряжение нагрузки постоянного тока, не менее |
30 В | |
| Оптопара транзисторная n-p-n типа (К) | Максимальный ток нагрузки, не менее | 400 мА |
| Максимальное напряжение, не менее | 60 В постоянного тока |
|
| Оптопара симисторная (С) | В режиме управления внешним симистором: | |
| ток (при длительности импульса не более 2 мс и частоте (50±1) Гц),не менее |
400 мА | |
| действующее напряжение, не менее | 250 В, 50 Гц | |
| В режиме коммутации нагрузки: | ||
| ток нагрузки, не менее | 40 мА | |
| действующее напряжение, не менее | 250 В, 50 Гц | |
| Выход для управления внешним твердотельным реле (Т) |
Выходное напряжение холостого хода | (6±0.5) В постоянного тока |
| Выходного напряжение на нагрузке 250 Ом, не менее | от 3.3 до 4.9 В постоянного тока |
|
| Ток короткого замыкания | от 50 до 72 мА | |
| ЦАП "параметр-ток" (И) | Выходной сигнал постоянного тока | от 4 до 20 мА |
| Сопротивление нагрузки | от 0 до 1300 Ом | |
| Номинальное сопротивление нагрузки | 700 Ом | |
| Напряжение питания ЦАП | от 10 до 36 В | |
| Номинальное напряжение питания ЦАП | (24.0±3.0) В | |
| ЦАП "параметр-напряжение" (У) | Выходной сигнал постоянного напряжения | от 0 до 10 В |
| Сопротивление нагрузки, не менее | 5 кОм | |
| Напряжение питания ЦАП | от 15 до 36 В | |
| Номинальное напряжение питания ЦАП | (24.0±3.0) В | |
Входные первичные преобразователи:
| Условное обозначение НХС преобразователя или сигнала |
Диапазон измерений |
Значение единицы младшего разряда* |
Пределы допускаемой основной приведенной погрешности, % |
| Термометры сопротивления по ГОСТ Р 8.625 или термопреобразователи сопротивления по ГОСТ Р 6651* |
|||
| Cu (a=0.00426 оС-1) | от -50 до 200 оС | 0.1 оС | ±0.25 |
| 50 М (а=0.00428 оС-1) | от -190 до 200 оС | 0.1 оС | |
| Pt 50 (а=0.00385 оС-1) | от -200 до 750 оС | 0.1 оС | |
| 50 П (а=0.00391 оС-1) | от -200 до 750 оС | 0.1 оС | |
| Cu 100 (а=0.00426 оС-1) | от -50 до 200 оС | 0.1 оС | |
| 100 М (а=0.00428 оС-1) | от -190 до 200 оС | 0.1 оС | |
| Pt 100 (а=0.00385 оС-1) | от -200 до 750 оС | 0.1 оС | |
| 100 П (а=0.00391 оС-1) | от -200 до 750 оС | 0.1 оС | |
| Термоэлектрические преобразователи по ГОСТ Р 8.585 | |||
| ТХК (L) | от -200 до 800 оС | 0.1 оС | ±0.5 ±0.25** |
| ТЖК (J) | от -200 до 1200 оС | 0.1 оС | |
| ТНН (N) | от -200 до 1300 оС | 0.1 оС | |
| ТХА (К) | от -200 до 1300 оС | 0.1 оС | |
| ТПП (S) | от 0 до 1750 оС | 0.1 оС | |
| ТПП (R) | от 0 до 1750 оС | 0.1 оС | |
| ТВР (А-1) | от 0 до 2500 оС | 0.1 оС | |
| Унифицированные сигналы постоянного напряжения и тока по ГОСТ 26.011 | |||
| Ток от 0 до 5 мА | от 0 до 100 % | 0.1 % | ±0.25 |
| Ток от 0 до 20 мА | от 0 до 100 % | 0.1 % | |
| Ток от 4 до 20 мА | от 0 до 100 % | 0.1 % | |
| Напряжение от 0 до 1 В | от 0 до 100 % | 0.1 % | |
| Сигнал постоянного напряжения | |||
| от -50.0 до 50 мВ | от 0 до 100 % | 0.1 % | ±0.25 |
|
*) приборы, работающие с термопреобразователями сопротивления с НСХ **) с отключенной схемой КХС |
|||
Примечание – Допускается применение нестандартизованного медного термометра сопротивления с R0 = 53 Ом (a = 0,00426 °С-1) и диапазоном измерений от минус 50 до плюс 200 °С.

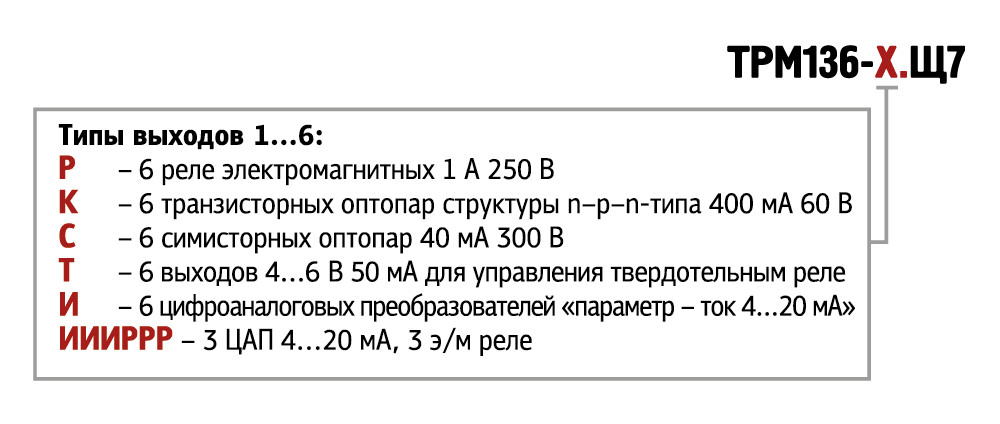

При необходимости прибор может комплектоваться выходными устройствами различного типа. В этом случае требуемые устройства должны быть перечислены при заказе с указанием количества каждого типа.

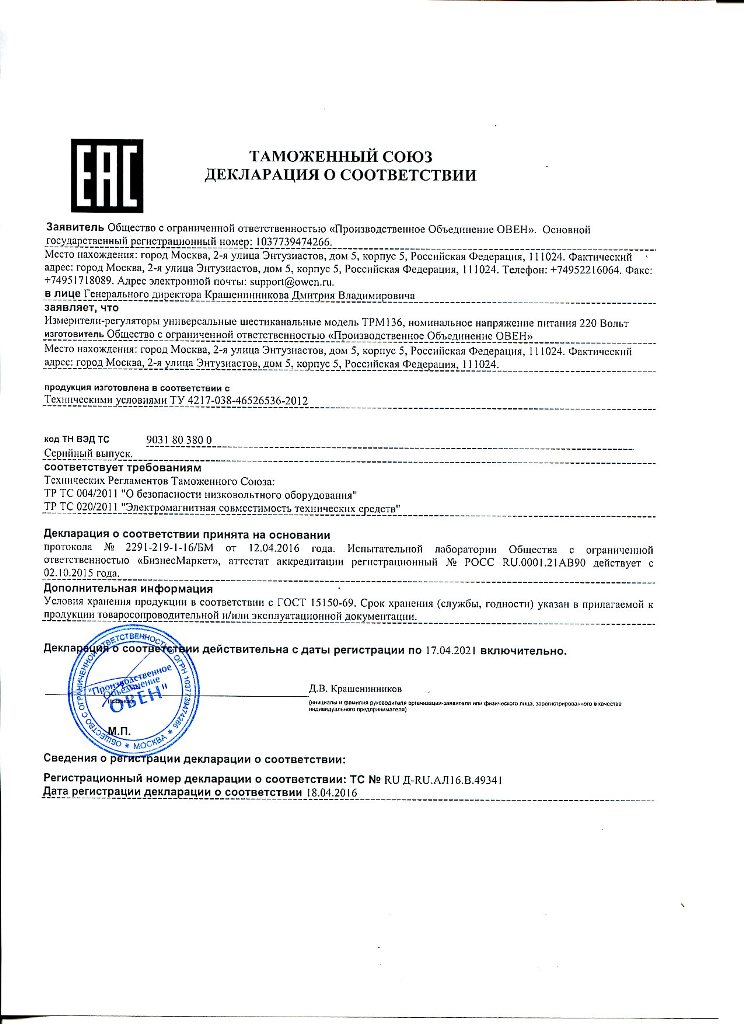

Декларация о соответствии на ТРМ136
Сертификат средств измерений ТРМ136
Сертификат соответствия ГАЗМПРОМСЕРТ на ТРМ136
Список параметров ТРМ136
Руководство по эксплуатации ТРМ136
