ИТП-15 диаграммный индикатор

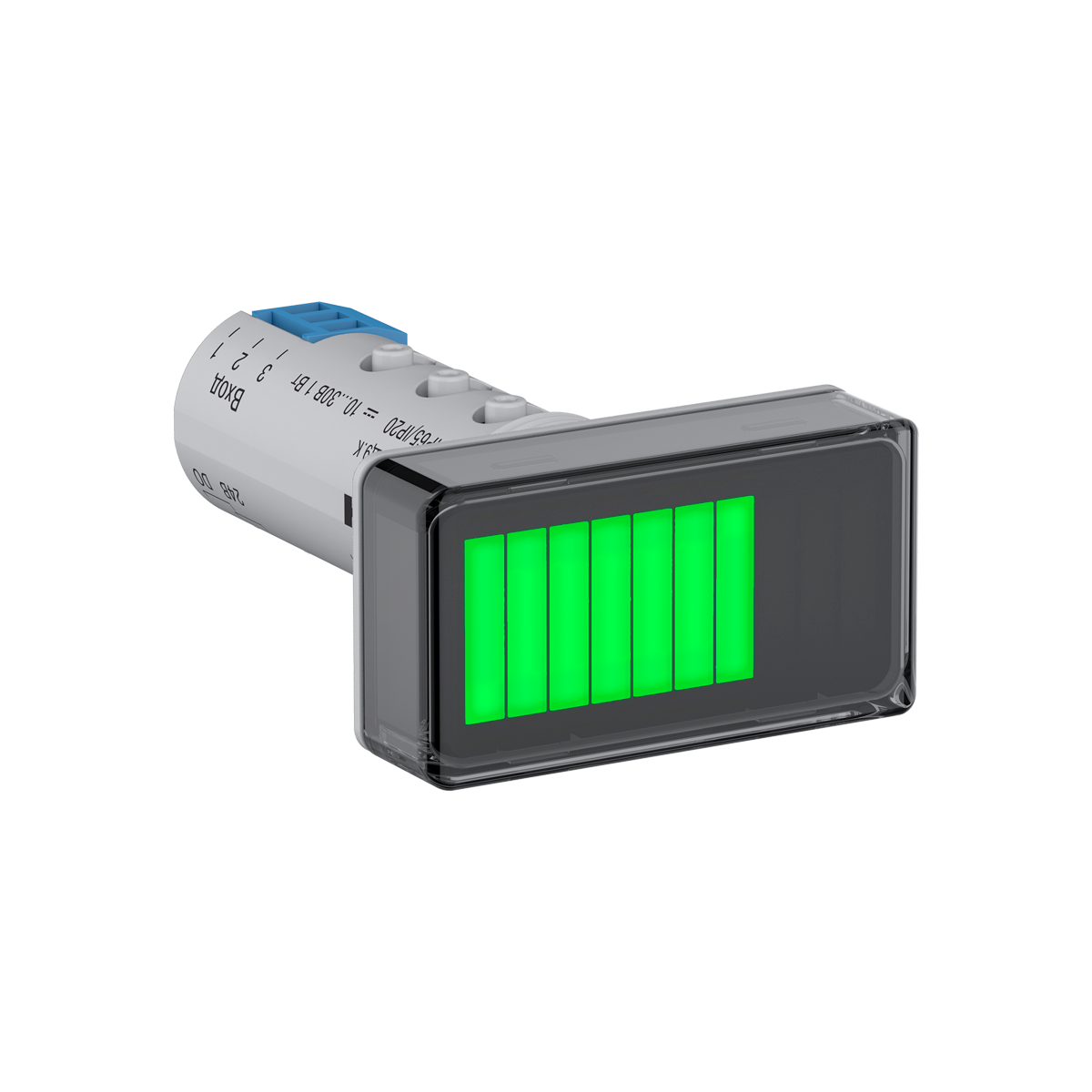

Диаграммный индикатор ИТП-15 предназначен для качественного отображения параметров технологического процесса на 10-сегменнтном индикаторе. Барграф ИТП-15 на своем индикаторе отображает состояние измеряемой величины зеленым, желтым и красными цветами. Границы цветовых зон настраиваются с помощью программы на компьютере.
Диаграммный индикатор ИТП-15 имеет удобный корпус для монтажа в отверстие светосигнальной арматуры, что делает удобным его применение в диспетчерских пультах и операторских комнатах. Аналоговый вход обеспечивает возможность работы с разными сигналами: унифицированные сигналы тока и напряжения, термосопротивлений и термопар, датчиков давления, уровня, влажности, концентраций вещества, расхода, положений запорной арматуры и пр.
Функциональные возможности приборов ИТП
- Контроль температуры или другой физической величины (давления, влажности, уровня и т. п.).
- Возможность настройки трехцветной зоны сигнализации.
- Индикация аварии при обрыве входного сигнала или выхода за указанные границы.
- Выходное устройство для сигнализации или управления 200 мА 42 В.
- Питание от внешнего источника постоянного напряжения 10...30 В.
-
Настройка при помощи USB через программу OwenConfigurator.
-

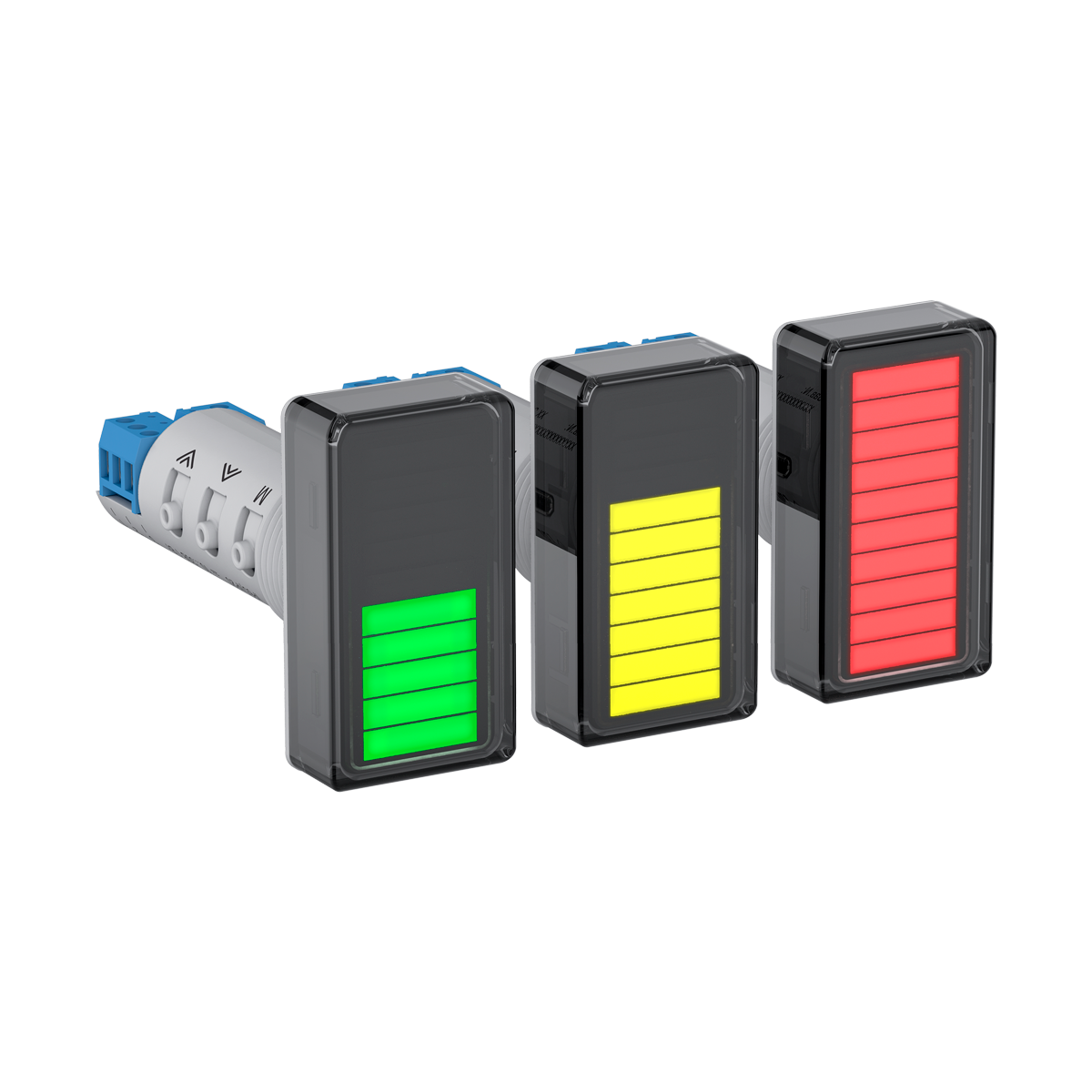

Засветка сегментов желтым, зеленым или красным цветом в зависимости от текущей измеренной величины.
Конструктивные особенности:
- Крепление в отверстие 22 мм.

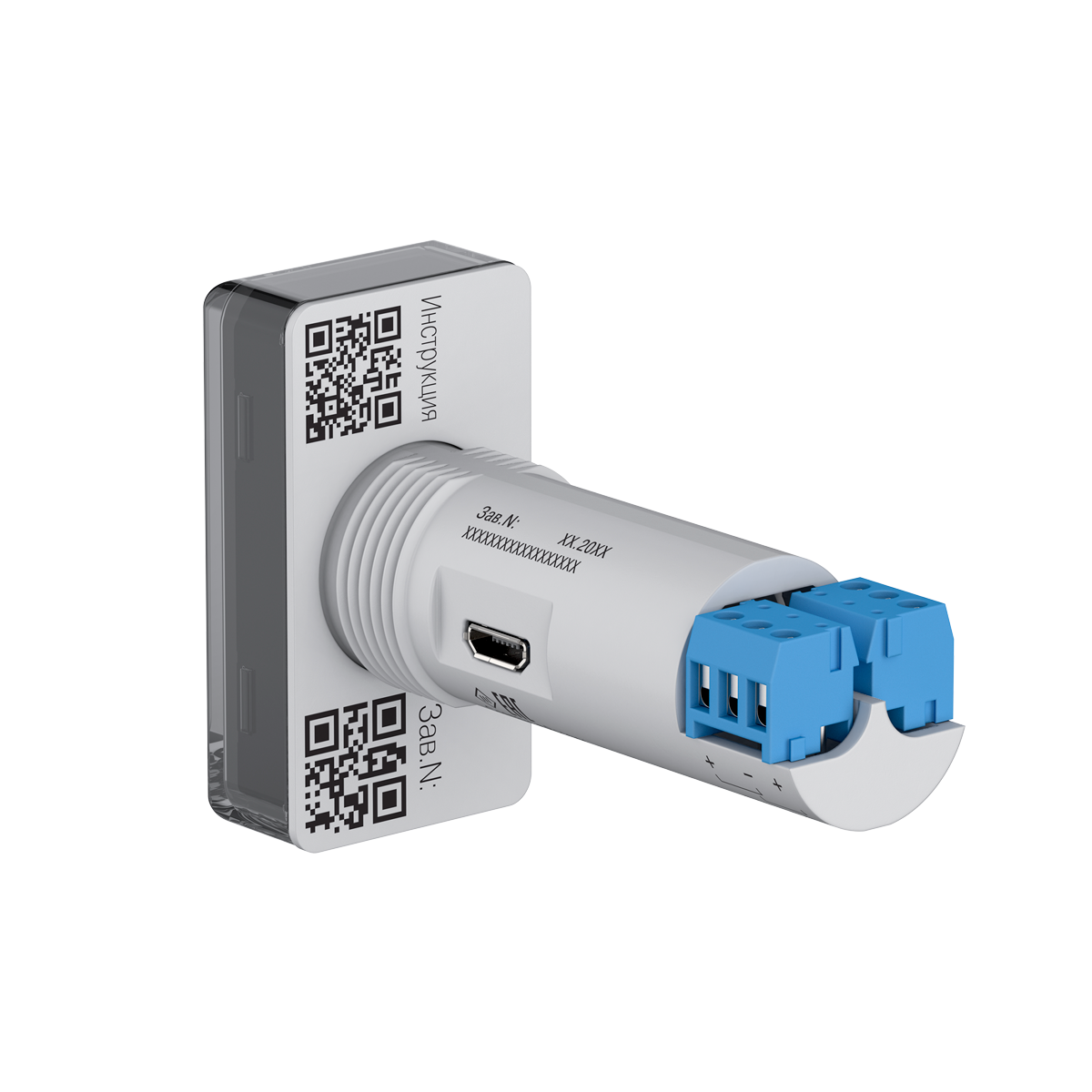

- Съемные винтовые клеммы с отверткой в комплекте.
- Эксплуатация при температуре окружающий среды: от -40 до +60 °С.
- Гарантийный срок эксплуатации: 2 года.
-
Степень защиты корпуса IP65 со стороны лицевой панели.
Работа индикации
Настройки, связанные с цветом отображения и границами смен индикации, доступны только через программу Owen Configurator при подключении ИТП-15 по USB!
Типовые применения с качественным отображением параметра и сменой цвета от нормального уровня сигнала (зеленый) до предупредительного (желтый) и критического (красный) связаны с условиями:
- Уменьшение сигнала до аварийного значения.
- Увеличение сигнала до аварийного значения.
- Отклонения от нормального уровня в сторону критического уменьшения или критического увеличения.

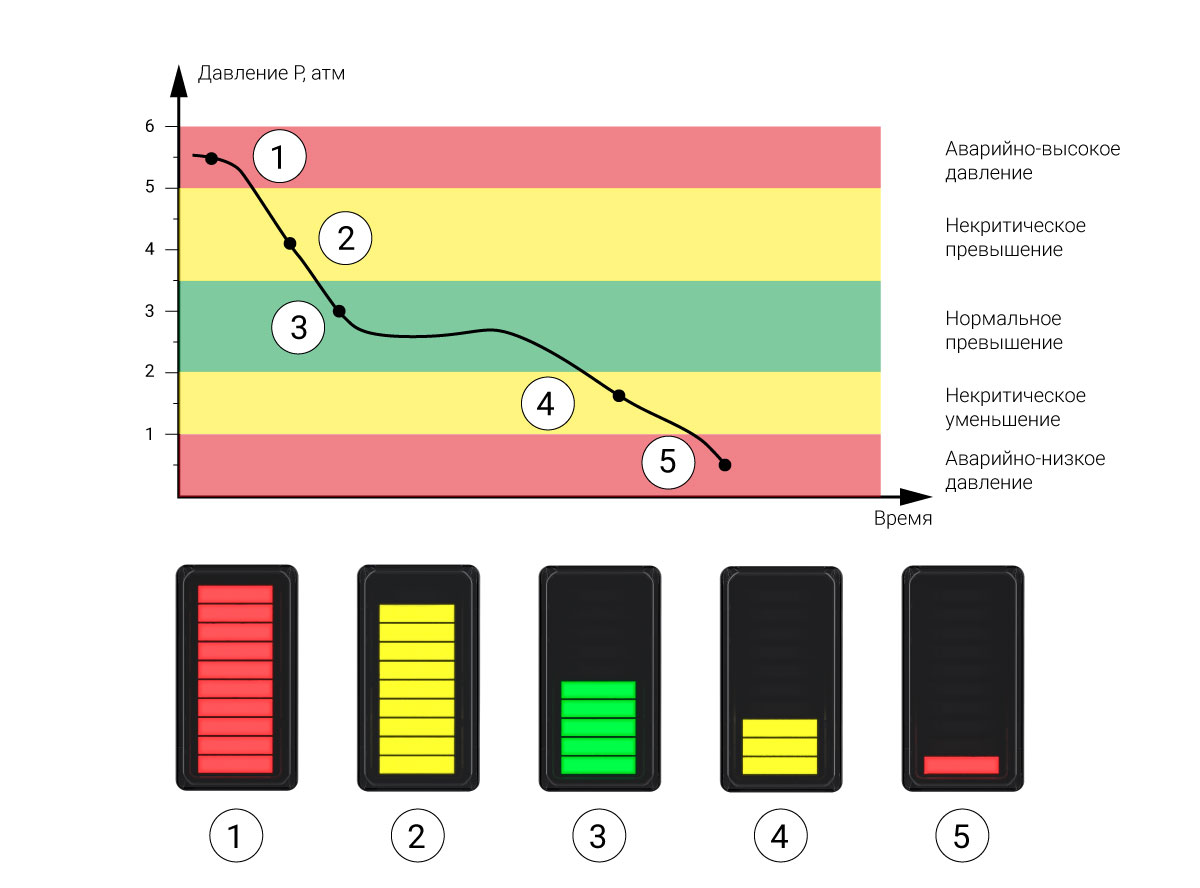

Рассмотрим пример работы индикатора ИТП-15 и цветовой сигнализации при отклонении давления от нормального уровня. Определено пять состояний: нормальное давление, некритическое отклонение и аварийное давление. Для каждого состояния свой цвет индикатора.
Настройка индикатора ИТП-15 допускает установку любых пользовательских значений границ смен цвета и отображаемых для них цветов внутри диапазона измерения сигнала. Важное правило – значения границ смен цвета каждой последующей зоны должно быть больше предыдущей границы.
Схемы подключения ИТП-15
|
Наименование |
ИТП-15 |
|
Питание |
|
|
Напряжение питания |
10…30 В постоянного тока (номинал. напряжение 24 В), потребляемая мощность не более 1 Вт |
|
Характеристики входных сигналов |
|
|
Количество каналов измерения |
1 |
|
Тип входного сигнала |
|
|
Входное сопротивление при измерении напряжения, не более |
250 кОм |
|
Время опроса входа, не более |
0,3 с |
|
Метрологические характеристики |
|
|
Пределы основной приведенной погрешности, % |
±0,25 |
|
Характеристики выходных сигналов |
|
|
Количество выходных устройств |
1 |
|
Типы выходных устройств |
Транзисторный ключ n-p-n типа:
|
|
Конструктивные исполнения |
|
|
Габаритные размеры |
Щитовой Щ9: 26×48×72 мм |
|
Условия эксплуатации |
|
|
Диапазон рабочих температур |
-40…+60 ⁰С |
|
Относительная влажность воздуха |
Не более 80 %, при +35 °С и более низких температурах без конденсации влаги |
|
Атмосферное давление |
От 84 до 106,7 кПа |
|
Устойчивость к механическим воздействиям |
Прибор соответствует группе исполнения N2 по ГОСТ Р 52931–2008 |
|
Устойчивость к электромагнитным воздействиям |
Прибор соответствует оборудованию класса А по ГОСТ Р МЭК 61326-1-2014 |
|
Характеристики надежности |
|
|
Степень защиты корпуса: |
|
|
– щитовой Щ9 (со стороны лицевой панели) |
IP65 |
|
– щитовой Щ9 (со стороны клемм) |
IP20 |
|
Средняя наработка на отказ |
100000 ч |
|
Средний срок службы |
12 лет |
Характеристики измерительных датчиков
|
Условное обозначение датчика |
Диапазон измерений, °С |
|
Термопреобразователи сопротивления по ГОСТ 6651-2009 |
|
|
50/100/500/1000П (α=0,00391 °С1) |
-200…+850 |
|
50/100/500/1000М (α=0,00428 °С1) |
-180 …+200 |
|
50/100/500/1000Cu (α)=0,00426 °С1) |
-50 …+200 |
|
50/100/500/1000Pt (α=0,00385 °С1) |
-200…+850 |
| 100/500/1000Ni (α=0,00617 °С1) | -60…+180 |
|
Пирометры сумм. излучения по ГОСТ 10627-71 |
|
|
РК-15 |
+400…+1500 |
|
РК-20 |
+600…+2000 |
|
РС-20 |
+900…+2000 |
|
Термоэлектрические преобразователи по ГОСТ Р 8.585-2001 |
|
|
TХК (L) |
-200...+800 |
|
TХА (К) |
-200…+1300 |
|
TЖК (J) |
-200…+1200 |
|
TНН (N) |
-200…+1300 |
|
TМК (Т) |
-250…+400 |
|
TПП (S) |
-50…+1750 |
|
TПП (R) |
-50…+1750 |
|
TПР (В) |
+200…+1800 |
|
TВР (А-1) |
0…+2500 |
|
TВР (А-2) |
0…+1800 |
|
TВР (А-3) |
0…+1800 |
|
Термоэлектрические преобразователи по DIN 43710 |
|
|
TypeL |
-200…+900 |
