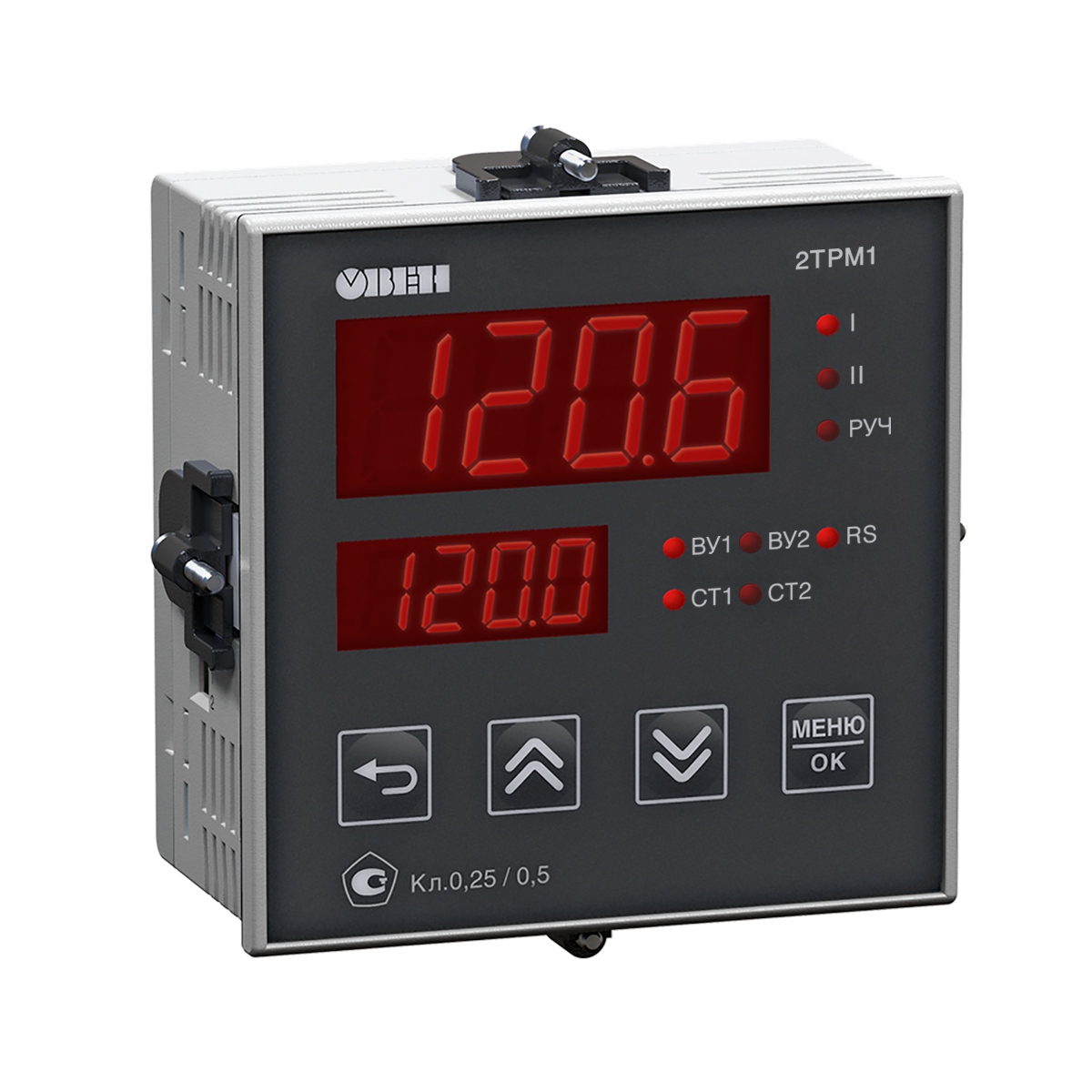

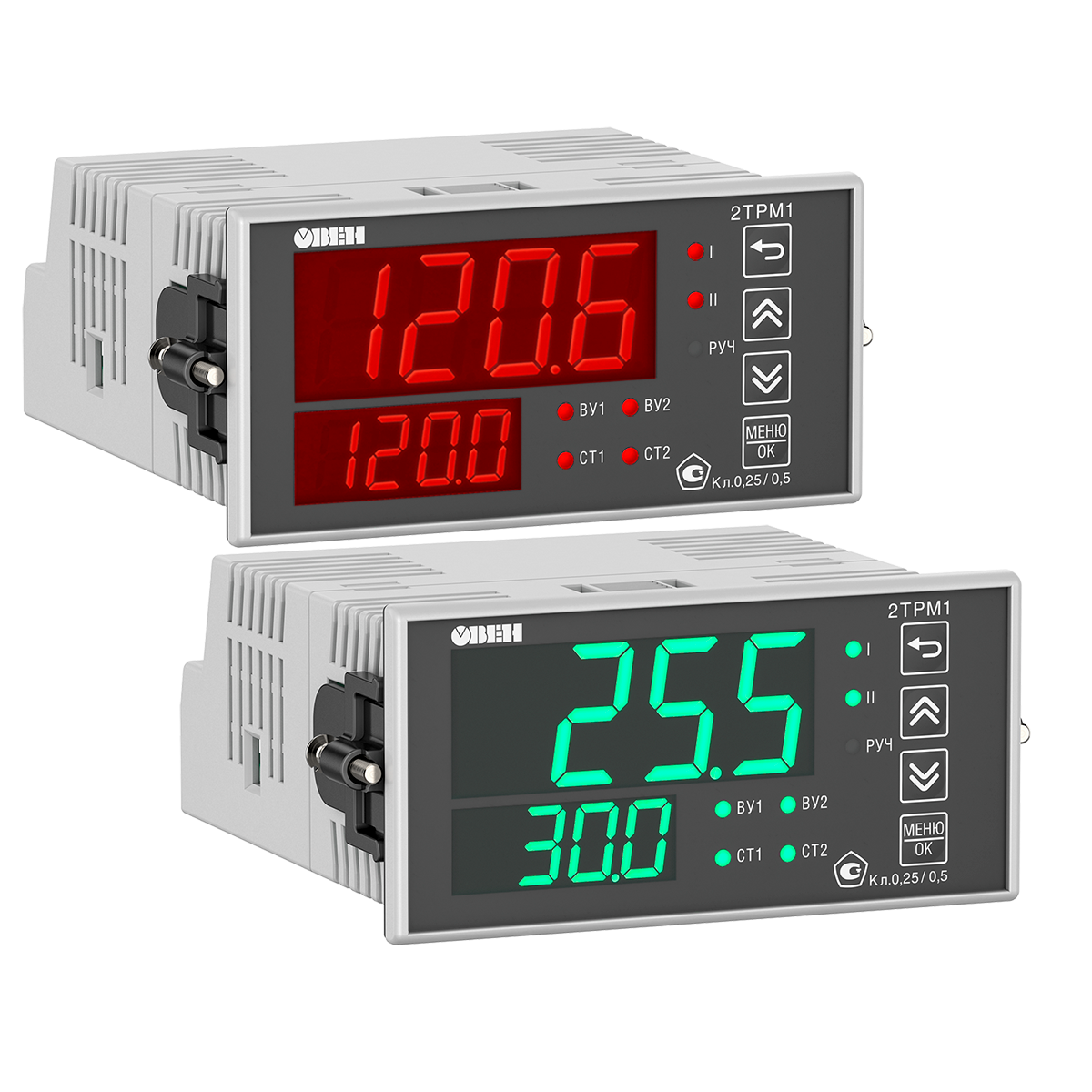

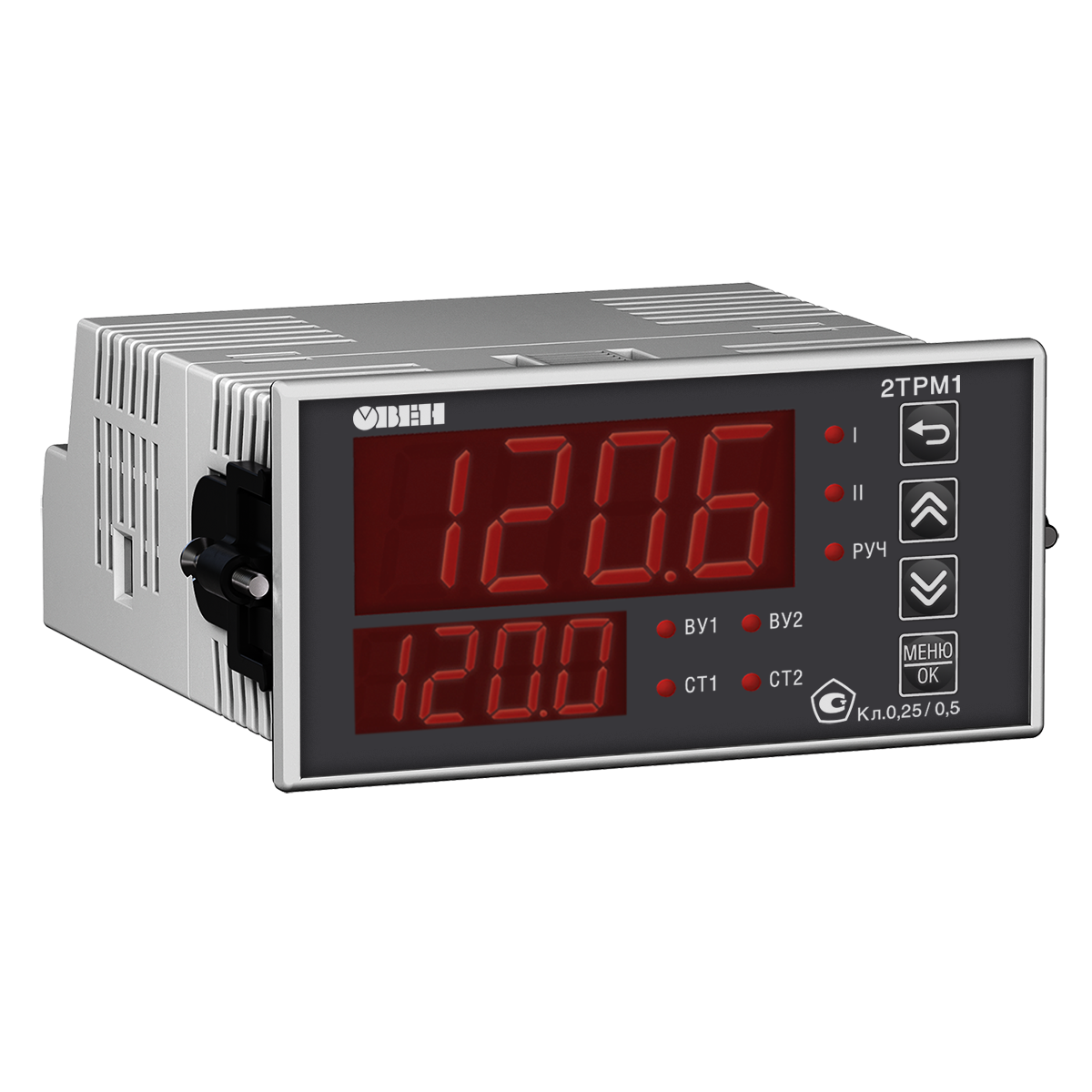

2ТРМ1 обновленный погодозависимый двухканальный регулятор с RS-485
Основные функции измерителя-регулятора ОВЕН 2ТРМ1
2ТРМ1 – промышленный терморегулятор, предназначенный для измерения, регистрации или автоматического регулирования температуры, а также других физических величин (давление, влажность, уровень, расход и т.д.) по одному или двум каналам одновременно.
Возможности прибора:
- Измерение и регулирование физических величин по двум каналам:
- по двухпозиционному закону;
- одной измеряемой величины по трехпозиционному закону;
- аналоговое П-регулирование;
- погодозависимое регулирование.
- Контроль обрыва связи с исполнительными механизмами.
- Регистрация и управление исполнительными механизмами сигналами 4…20 мА или 0...10 В.
- Сигнализация о выходе измеряемой величины за заданные пределы.
- Регулирование по разности двух физических величин.
- Ручной режим управления исполнительными механизмами.
Сравнительная таблица линеек
|
Отличительный критерий |
2ТРМ1.У |
2ТРМ1.УХ |
|
|
||
|
Цифровой индикатор |
Один |
Два |
|
Кнопки управления |
Три |
Четыре |
|
Клеммная колодка |
Лепестковая |
Лифтовая |
|
Высота индикатора |
14 мм |
20 мм |
|
Монтаж в щит |
Одна плоскость, штыревой зацеп |
Одна или две плоскости, «трещетка» |
|
Шунт для входных сигналов тока |
Внешний |
Встроенный |
|
RS-485 |
Отсутствует |
По заказу |
|
Уплотнитель для обеспечения IP |
Съемный |
Встроенный |
|

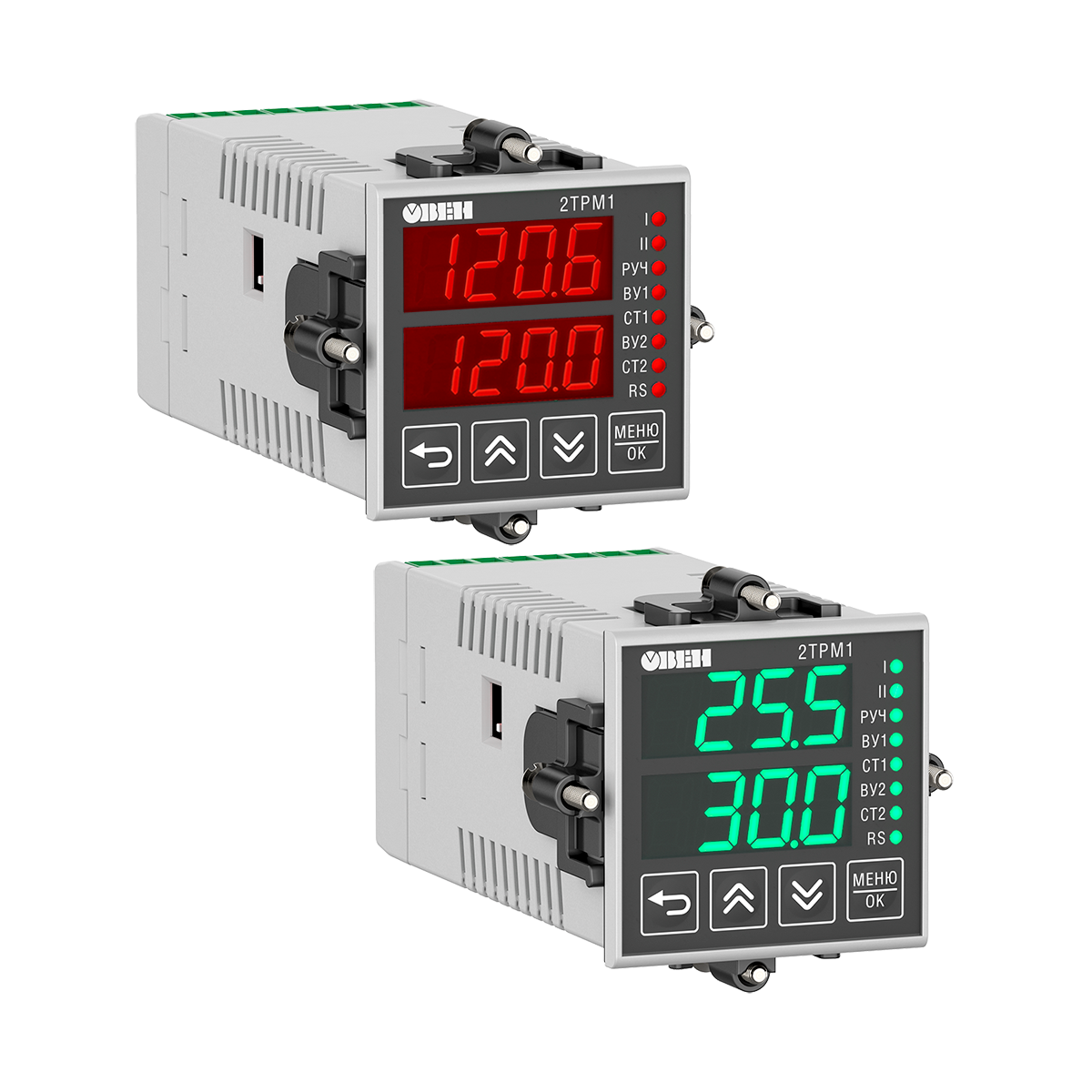

Корпусное исполнение Щ5, 48×48мм |
Нет |
Есть |
|
Погодозависимое регулирование |
Нет |
Есть |
|
Ручной режим управления |
Нет |
Есть |
|
Контроль аварии LBA |
Нет |
Есть |
|
Исполнение на -40°С |
Заказная позиция |
Стандартная позиция |
|
Встроенный источник питания 24 В |
Есть |
Есть (только для исполнения без RS-485) |
|
Напряжение питания переменного тока |
~90…264В (номинальное 230В) |
|||
|
Частота напряжения питания |
50, 60 Гц |
|||
|
Потребляемая мощность |
не более 10 ВА |
|||
|
Напряжение встроенного источника питания нормирующих преобразователей |
24 ± 2,4 В (только для исполнения без RS-485) |
|||
|
Максимально допустимый ток источника питания |
50 мА |
|||
|
Универсальные входы |
||||
|
Количество универсальных входов |
2 |
|||
|
Типы входных датчиков и сигналов |
см. таблицу «Характеристики измерительных датчиков» |
|||
|
Время опроса входа: |
Не более 1 секунды |
|||
|
Предел основной приведенной погрешности измерения: |
||||
|
- для термоэлектрических преобразователей с включенной компенсацией холодного спая |
±0,5 % |
|||
|
- для остальных видов датчиков |
±0,25 % |
|||
|
Выходные устройства |
||||
|
Количество выходных устройств |
2 |
|||
|
Типы выходных устройств |
Р, К, С, Т, И, У |
|||
|
Корпус |
||||
|

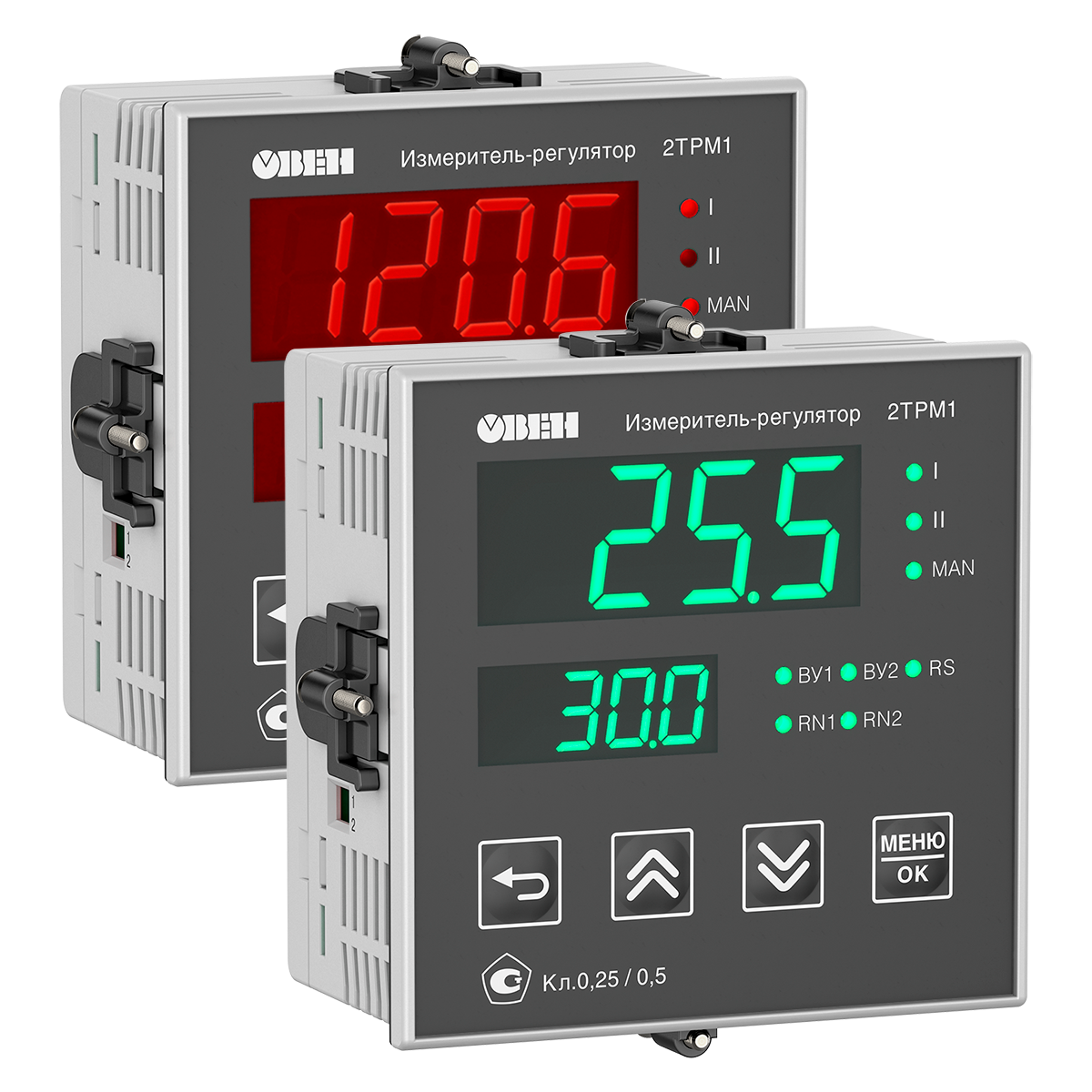

Щитовой Щ1 |
96×96×53, IP54* |
|||
|
Щитовой Щ2 |
96×48×100, IP54* |
|||
|

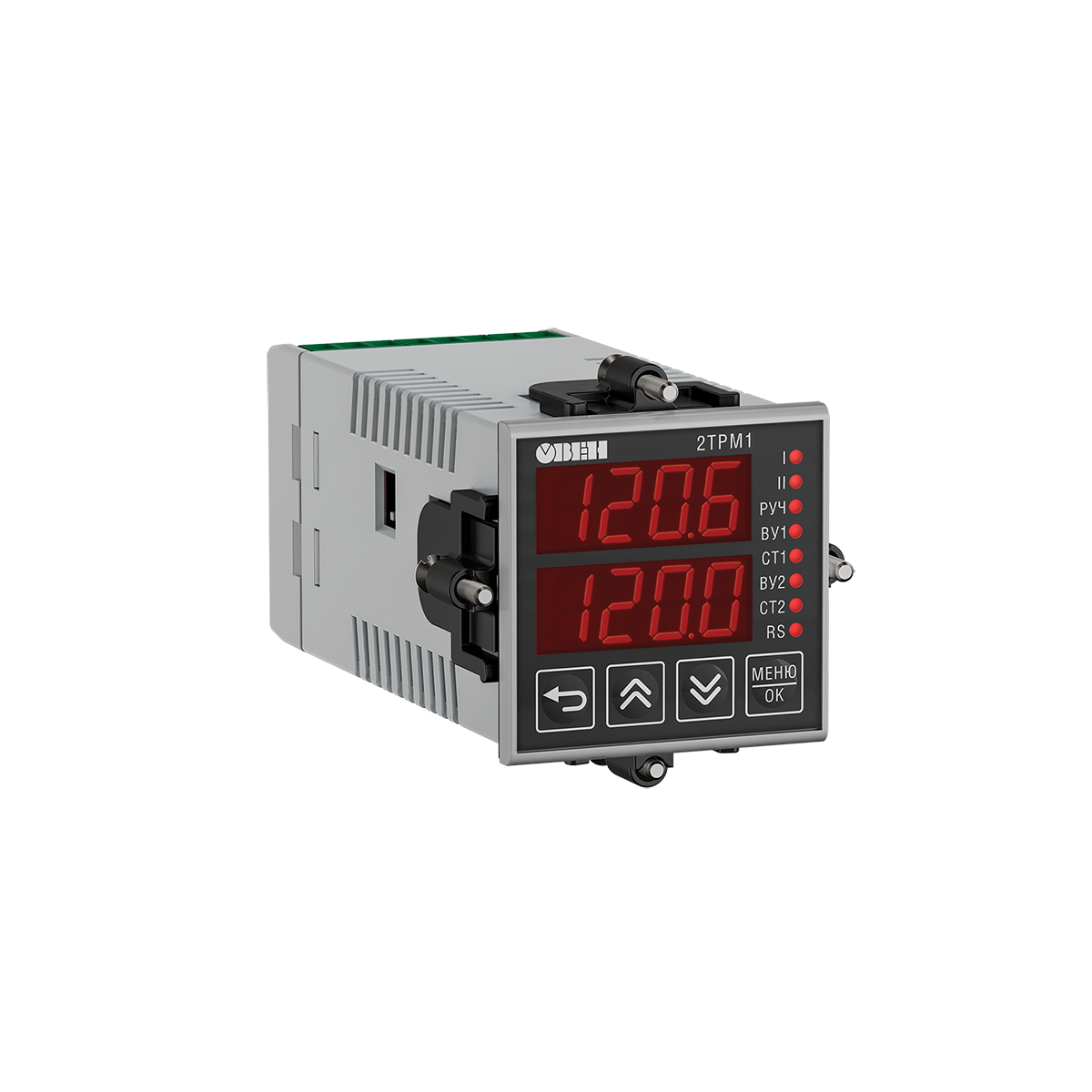

Щитовой Щ5 |
48×48×103, IP54* |
|||
|

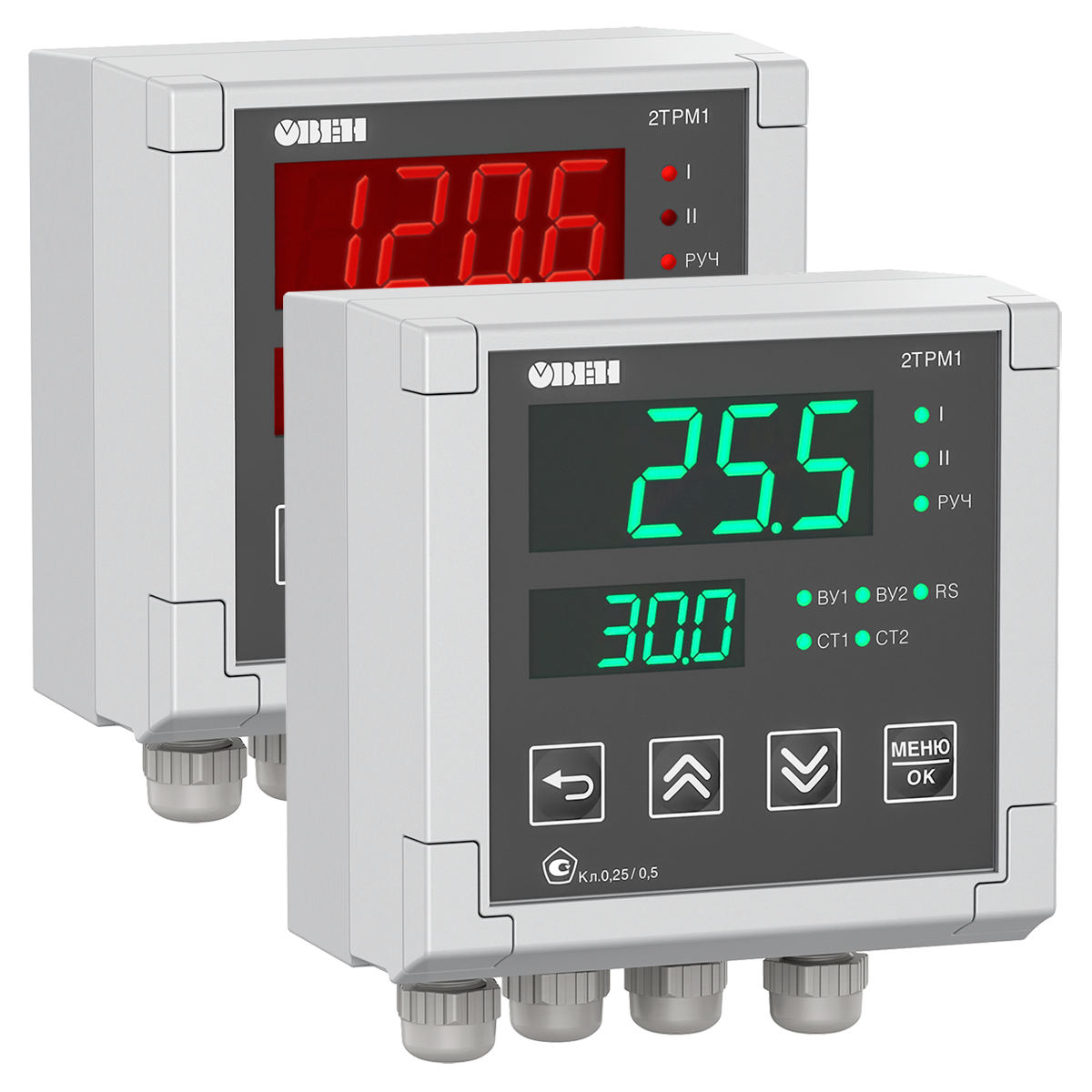

Настенный Н |
105×130×65, IP44 |
|||
|

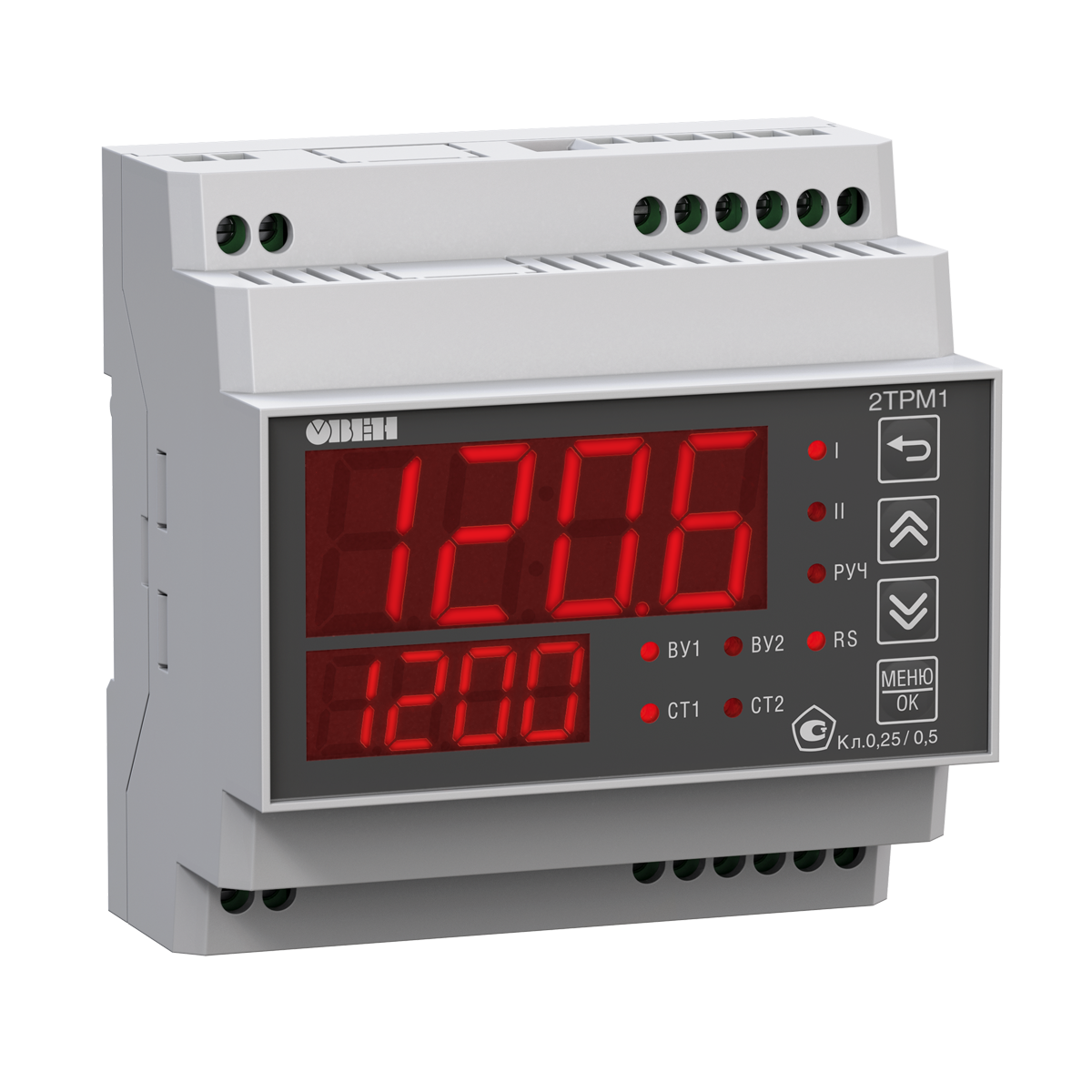

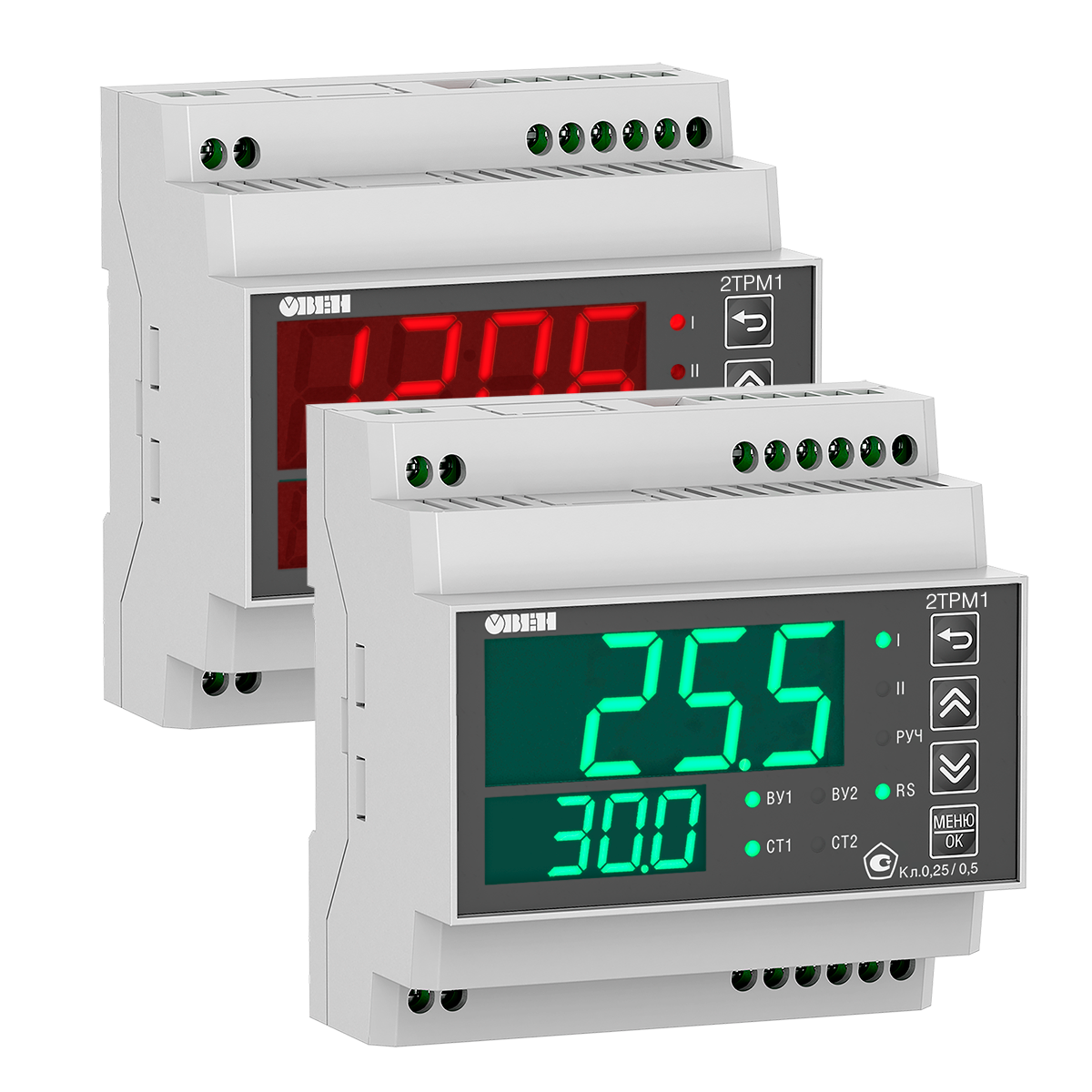

DIN-реечный |
72×90×58, IP20 |
|||
|
* со стороны передней панели |
||||
|
Условия эксплуатации |
||||
|
Температура окружающего воздуха |
–40...+50 °С |
|||
|
Атмосферное давление |
84...106,7 кПа |
|||
|
Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги) |
Не более 85 % |
|||
Характеристики выходных устройств
|
Обозначение |
Тип выходного устройства (ВУ) |
Электрические характеристики |
||
|
Р |
электромагнитное реле |
Ток не более 8 А при переменном напряжении не более 250 В и cos φ > 0,4. Ток не более 3 А при постоянном напряжении не более 30 В |
||
|
К |
транзисторная оптопара n-p-n типа |
Постоянный ток не более 400 мА при постоянном напряжении не более 60 В |
||
|
С |
симисторная оптопара |
Ток не более 50 мА при переменном напряжении не более 250 В (50 Гц). Ток в импульсном режиме не более 500 мА (tимп. не более 5 мс). Максимальное коммутируемое напряжение не более 600 В |
||
|
И |
цифроаналоговый преобразователь «параметр–ток 4…20 мА» |
Постоянный ток 4...20 мА на внешней нагрузке не более 1 кОм, напряжение питания 12...30 В рассчитывается в зависимости от сопротивления нагрузки |
||
|
У |
цифроаналоговый преобразователь «параметр–напряжение 0…10 В» |
Постоянное напряжение 0…10 В на внешней нагрузке более 2 кОм, напряжение питания 16…30 В |
||
|
Т |
выход для управления твердотельным реле |
Выходной ток не более 40 мА. Выходное напряжение высокого уровня – 4…6 В. Выходное напряжение низкого уровня – 0…0,7 В |
||
Характеристики измерительных датчиков
|
Термопреобразователи сопротивления |
||||
|
C 50 |
ТСМ (Cu50) W100=1.426 |
–50…+200 °С |
0,1 °С |
|
|
50 C |
ТСМ (50М) W100=1.428 |
–180…+200 °С |
0,1 °С |
|
|
P 50 |
ТСП (Pt50) W100=1.385 |
–200…+850 °С |
0,1 °С |
|
|
50 P |
ТСП (50П) W100=1.391 |
–200…+850 °С |
0,1 °С |
|
|
C100 |
ТСМ (Cu100) W100=1.426 |
–50…+200 °С |
0,1 °С |
|
|
100C |
ТСМ (100М) W100=1.428 |
–180…+200 °С |
0,1 °С |
|
|
P100 |
ТСП (Pt100) W100=1.385 |
–200…+850 °С |
0,1 °С |
|
|
100P |
ТСП (100П) W100=1.391 |
–200…+850 °С |
0,1 °С |
|
|
100n |
ТСН (100Н) W100=1.617 |
–60…+180 °С |
0,1 °С |
|
|
C500 |
ТСМ (Cu500) W100=1.426 |
–50…+200 °С |
0,1 °С |
|
|
500C |
ТСМ (500М) W100=1.428 |
–180…+200 °С |
0,1 °С |
|
|
P500 |
ТСП (Pt500) W100=1.385 |
–200…+850 °С |
0,1 °С |
|
|
500P |
ТСП (500П) W100=1.391 |
–200…+850 °С |
0,1 °С |
|
|
500n |
ТСН (500Н) W100=1.617 |
–60…+180 °С |
0,1 °С |
|
|
C 1.0 |
ТСМ (Cu1000) W100=1.426 |
–50…+200 °С |
0,1 °С |
|
|
1.0 C |
ТСМ (1000М) W100=1.428 |
–180…+200 °С |
0,1 °С |
|
|
P 1.0 |
ТСП (Pt1000) W100=1.385 |
–200…+850 °С |
0,1 °С |
|
|
1.0 P |
ТСП (1000П) W100=1.391 |
–200…+850 °С |
0,1 °С |
|
|
1.0 n |
ТСН (1000Н) W100=1.617 |
–60…+180 °С |
0,1 °С |
|
|
C 53 |
ТСМ (53М) W100=1.426 (гр. 23) |
–50…+200 °С |
0,1 °С |
|
|
Термоэлектрические преобразователи |
||||
|
tC. L |
термопара ТХК (L) |
–200…+800 °С |
0,1 °С |
|
|
tC. J |
термопара ТЖК (J) |
0…+900 °С |
0,1 °С |
|
|
tC. n |
термопара ТНН (N) |
–200…+1300 °С |
0,2 °С |
|
|
tC.HA |
термопара ТХА (K) |
–200…+1300 °С |
0,2 °С |
|
|
tC. S |
термопара ТПП (S) |
0…+1600 °C |
0,2 °С |
|
|
tC. r |
термопара ТПП (R) |
0…+1600 °C |
0,2 °С |
|
|
tC. b |
термопара ТПР (В) |
+600…+1800 °C |
0,2 °С |
|
|
tC.A1 |
термопара ТВР (А-1) |
+1000…+2500 °С |
0,4 °С |
|
|
tC.A2 |
термопара ТВР (А-2) |
+1000…+1800 °C |
0,2 °С |
|
|
tC.A3 |
термопара ТВР (А-3) |
+1000…+1800 °C |
0,2 °С |
|
|
tC. t |
термопара ТМК (Т) |
–200…+400 °С |
0,1 °С |
|
|
tC.dL |
Typ.L (DIN 43710)* |
0…+900 °С |
0,1 °С |
|
|
tC. E |
ТХКн (Е) |
–200…+900 °С |
0,1 °С |
|
|
Пирометры |
||||
|
Plr.1 |
Пирометр РК-15 |
+400…+1500 °С |
0,1 °С |
|
|
Plr.2 |
Пирометр РК-20 |
+600…+2000 °С |
0,1 °С |
|
|
Plr.3 |
Пирометр РС-20 |
+900…+2000 °С |
0,1 °С |
|
|
Plr.4 |
Пирометр РС-25 |
+1200…+2500 °С |
0,1 °С |
|
|
Унифицированные сигналы |
||||
|
i 0.5 |
ток 0…5 мА |
0…100 % |
0,01 мА |
|
|
i 0.20 |
ток 0…20 мA |
0…100 % |
0,01 мА |
|
|
i 4.20 |
ток 4…20 мА |
0…100 % |
0,01 мА |
|
|
U -5.5 |
напряжение –50…+50 мВ |
0…100 % |
0,01 мВ |
|
|
U 0.1 |
напряжение 0…1 В |
0…100 % |
0,1 мВ |
|

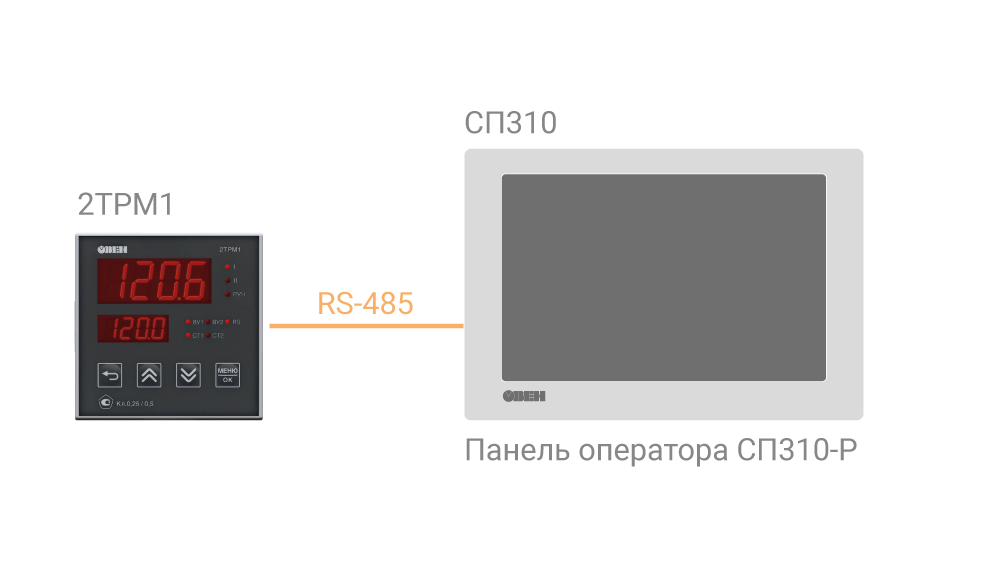

Для оперативной и точной оценки ситуации производственных процессов эффективным средством является система мониторинга или визуализации. Система мониторинга заменяет множество дорогих механических самописцев всего одним ПК или панелью оператора. Благодаря наличию интерфейса RS-485 у прибора 2ТРМ1 имеется возможность подключения его к панели оператора, визуализация которой позволяет упростить взаимодействие оператора с технологическим процессом.

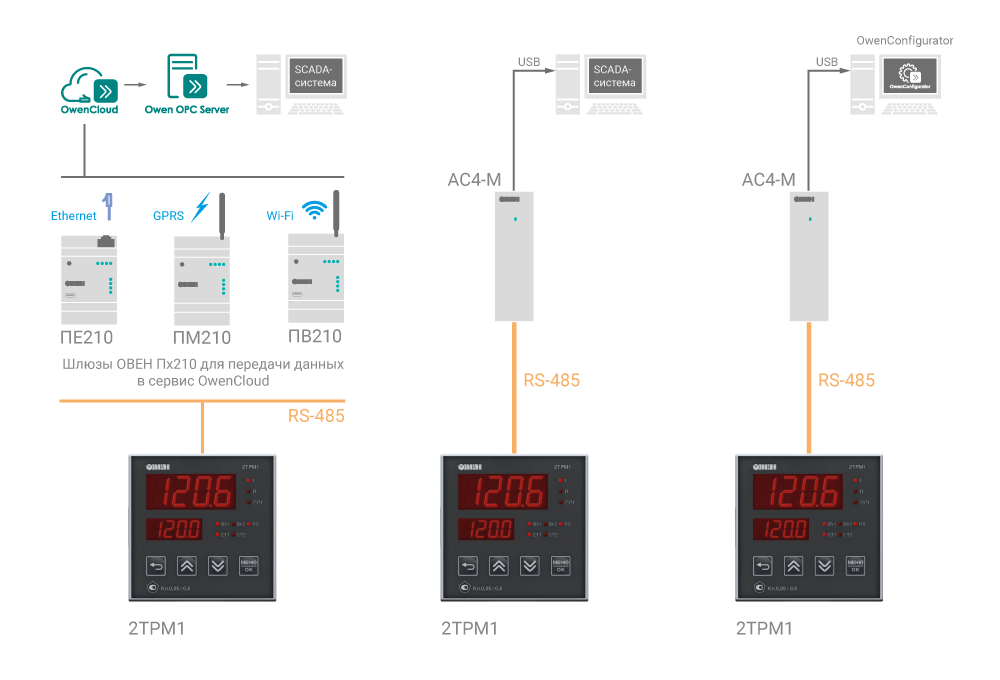

Наличие интерфейса RS-485 позволяет включать 2ТРМ1 в системы распределенной диспетчеризации. Информация с прибора на компьютер или мобильное устройство передается в SCADA-системы, облачный сервис, OPC-серверы и др. с помощью сетевых шлюзов по протоколу Modbus RTU/ASCII. Это позволит организовать взаимодействие между различными подсистемами инженерного оборудования для проведения автоматизированного оперативного контроля и управления.

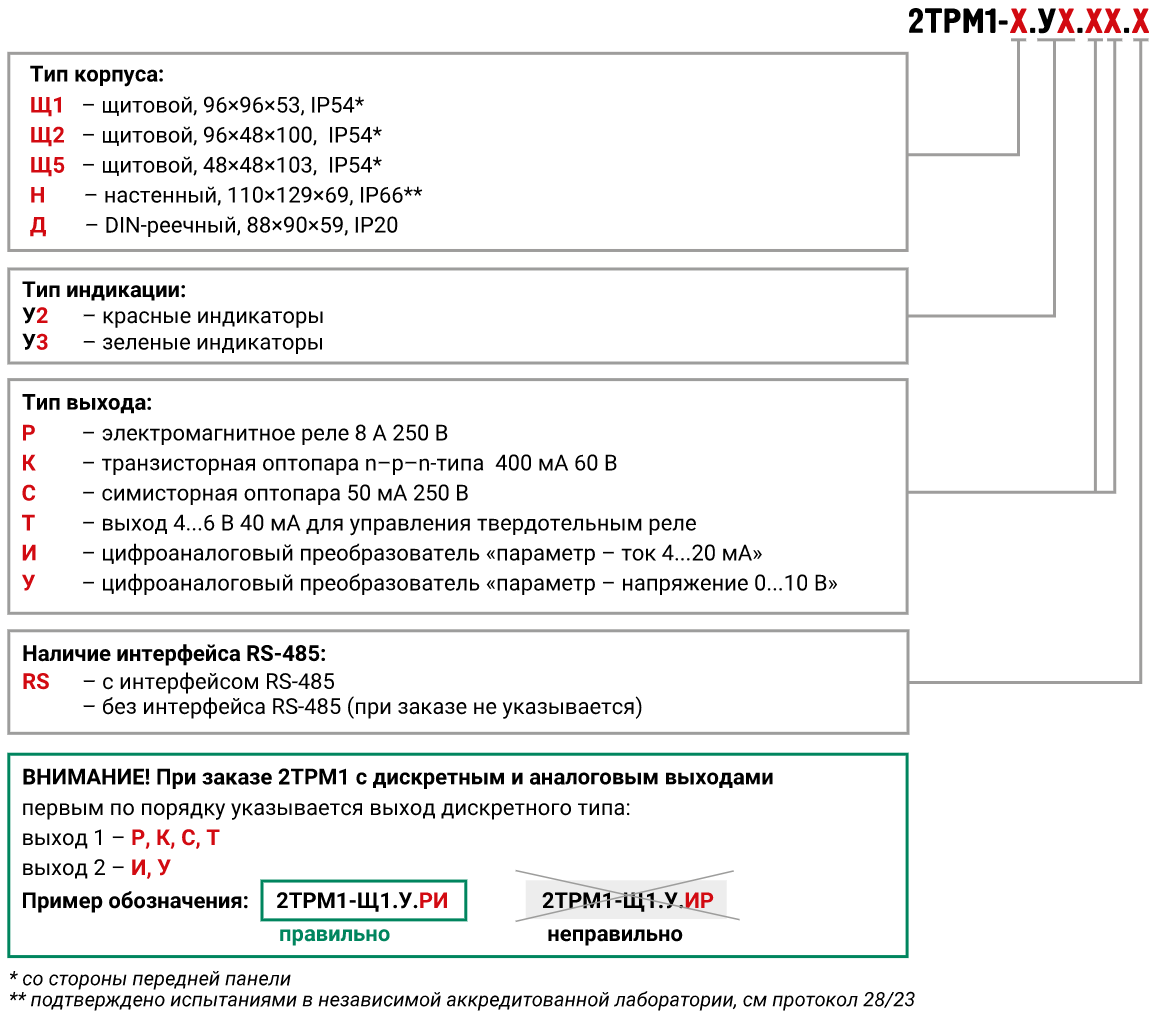

Обозначение при заказе обновленной модели 2ТРМ1-Х.У2
