Клапан игольчатый

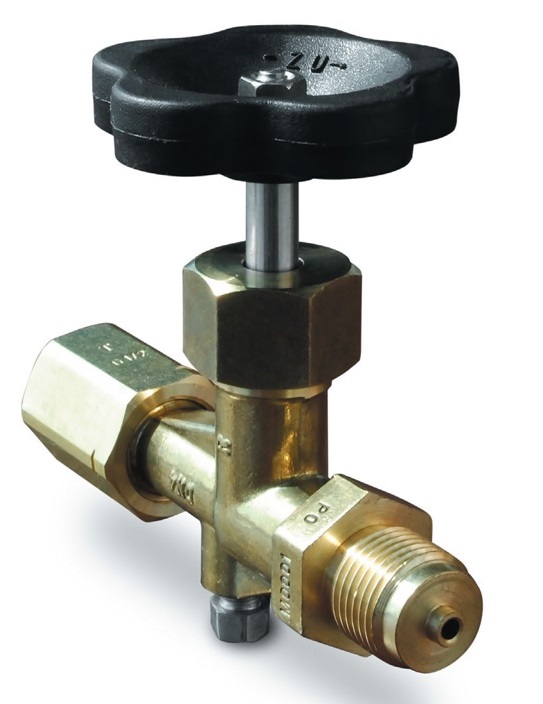

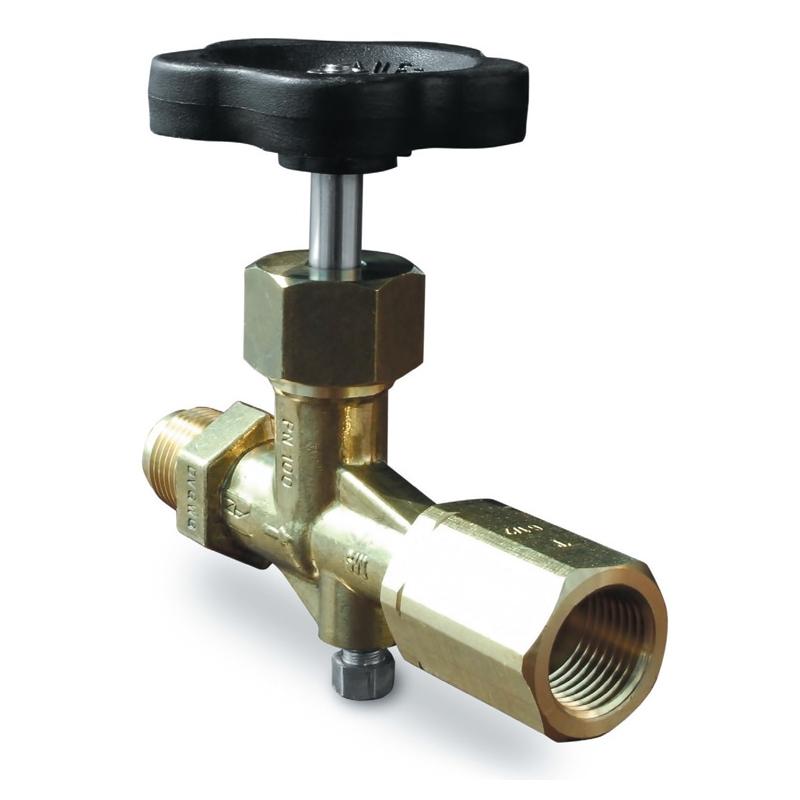

Игольчатый клапан — это высокоточная трубопроводная арматура, предназначенная для тонкой регулировки потока рабочей среды и надежного перекрытия сечения трубы. Свое название клапан игольчатый получил благодаря форме запорного элемента — штока с коническим наконечником, напоминающим иглу.

Согласно «Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением» (ФЗ №116 от 21.07.97) «Перед каждым манометром должен быть установлен трехходовой кран или другое аналогичное устройство для продувки, проверки и отключения манометра».

Принцип работы заключается в плавном перемещении этого штока перпендикулярно потоку: при вкручивании конус входит в седло, постепенно уменьшая проходное сечение до полной герметизации. Это позволяет дозировать среду с высокой точностью, что недоступно для шаровых кранов.

Основное назначение этого устройства — обеспечение прецизионного контроля над параметрами системы. Игольчатый клапан используется в качестве: запорных и запорно-разрядных устройств в составе приборных, дренажных, пробоотборных и других вспомогательных трубопроводов, фонтанной арматуры, устьевом и противовыбросовом оборудовании, линиях оперативного измерения действительного значения давления для воды, пара, жидких и газообразных углеводородов, их смесей, а также других рабочих сред, по отношению к которым материалы основных деталей клапанов являются коррозионно-стойкими, с рабочей температурой до +425С в зависимости от материальных исполнений.

Клапан игольчатый предназначен специально для высоких давлений газа, однако он может применяться и для других газообразных(воздух, азот, природный газ, инертные газы) и жидких сред (вода, масло, растворы), нейтральных к материалам клапана. Продувка измерительного прибора осуществляется с помощью продувочного винта. Это делает его универсальным решением для самых разных инженерных систем.

Прибор должен быть установлен в нормальном рабочем положении, т.е. с вертикальным расположением корпуса (допускаемое отклонение не более ±5° в любую сторону), либо в соответствии со знаком рабочего положения, указанном на циферблате.

Сфера применения

Благодаря своей надежности и точности, игольчатый клапан нашел широкое применение в различных отраслях промышленности и коммунального хозяйства. Это универсальное устройство для систем, где требуется тонкая настройка и безопасная работа под давлением.

Основные отрасли использования:

• Нефтегазовая промышленность: Используется в обвязке скважин, на трубопроводах высокого давления, в системах замера и отбора проб для регулировки потоков нефти, газа и конденсата.

• Химическая промышленность: Применяется в реакторных установках, на линиях подачи реагентов и в аналитических системах, где важна дозировка агрессивных сред (при выборе соответствующего материала корпуса).

• Энергетика и ЖКХ: Незаменим в тепловых пунктах, котельных, на водопроводных станциях. С его помощью регулируют давление в системах отопления и водоснабжения, а также отбирают пробы воды и пара.

• Пищевая промышленность: Используется на линиях розлива, в системах подготовки воды и подачи жидких компонентов, где важна гигиеничность и точность.

Типовые узлы и системы:

• Системы контроля давления: Клапан монтируется перед манометрами (в составе трехходового крана или отдельно) для защиты от пульсаций и перегрузок.

• Дренажные и продувочные линии: Служит для опорожнения участков трубопровода, удаления воздуха или конденсата, а также для продувки измерительных камер.

• Импульсные линии приборов (КИПиА): Соединяет технологический трубопровод с датчиками давления, регуляторами и преобразователями, обеспечивая отбор импульса давления и возможность его регулировки.

• Пробоотборные точки: Позволяет безопасно и точно отобрать пробу жидкости или газа для анализа, не останавливая технологический процесс.

Универсальность конструкции гарантирует, что клапан подходит для большинства типовых задач в промышленности и коммунальном хозяйстве Беларуси.

Как выбрать и купить

Чтобы купить игольчатый клапан, который идеально подойдет для ваших задач и прослужит долго, обратите внимание на несколько ключевых моментов. Наши специалисты всегда готовы помочь с выбором, но базовые критерии полезно знать заранее.

Советы по выбору:

1. Рабочая среда и материал: Определите тип среды (газ, жидкость, пар) и ее химический состав. Для нейтральных сред (вода, воздух) подойдут модели из латуни или углеродистой стали. Для агрессивных сред или особых требований к чистоте выбирайте корпус из нержавеющей стали.

2. Параметры давления и температуры: Убедитесь, что максимальное рабочее давление и температура клапана перекрывают параметры вашей системы. Всегда берите небольшой запас (15-20%).

3. Тип присоединения и диаметр: Проверьте, какой тип соединения требуется на вашем трубопроводе (резьба, фланец, муфта) и условный проход (Ду).

4. Условия эксплуатации: Если клапан будет установлен на улице или в агрессивной среде, отдайте предпочтение моделям из нержавейки.

Как купить:

Вы можете купить игольчатый клапан в нашей компании с доставкой по Минску и всей Беларуси. Мы предлагаем выгодные условия как для оптовых покупателей, так и для розничных клиентов.

• Наличие: Большинство позиций есть в наличии на складе в Минске.

• Цена: Актуальную цену уточняйте у менеджеров — она зависит от материала исполнения, типа, размера и объема партии (опт/розница).

• Заказ: Чтобы оформить заказ - позвоните нам.

• Консультация: Если сомневаетесь в выборе, закажите обратный звонок или напишите в чат — наши инженеры бесплатно проконсультируют вас и помогут подобрать аналог при необходимости.

• Доставка и оплата: Мы доставляем товары по Минску и всей Беларуси. Возможна оплата по безналичному расчету (с НДС) и другие формы.

Не откладывайте модернизацию вашей системы. Просто свяжитесь с нами, чтобы узнать актуальную стоимость и наличие на складе!

Мы ценим доверие наших клиентов и предоставляем официальные гарантийные обязательства на всю продукцию.

• Гарантийный срок эксплуатации - 24 месяцев со дня ввода изделия в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации.

• Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.

Соблюдение этих простых правил обеспечит бесперебойную работу оборудования в течение всего заявленного срока службы.
