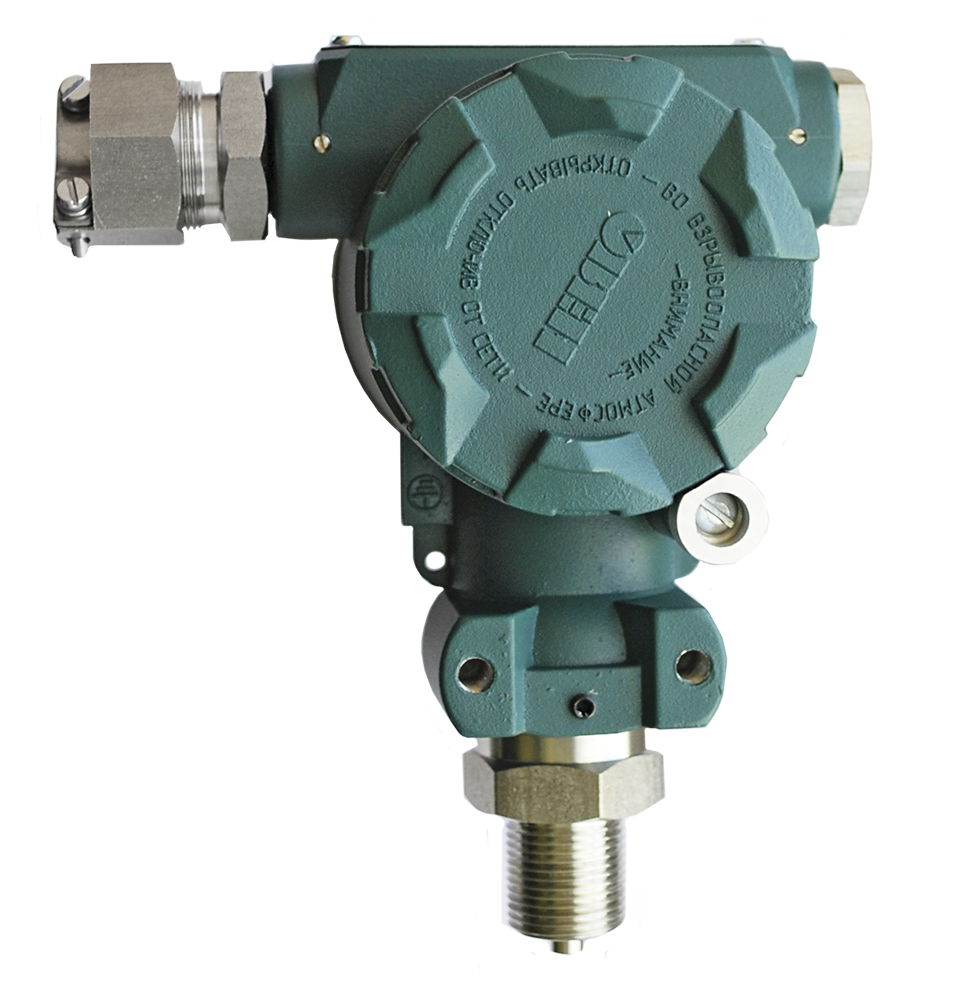

ПД100 модель 115 датчик давления в полевом корпусе для сложных условий

Производитель: Овен

Описание

Технические характеристики

Технические характеристики

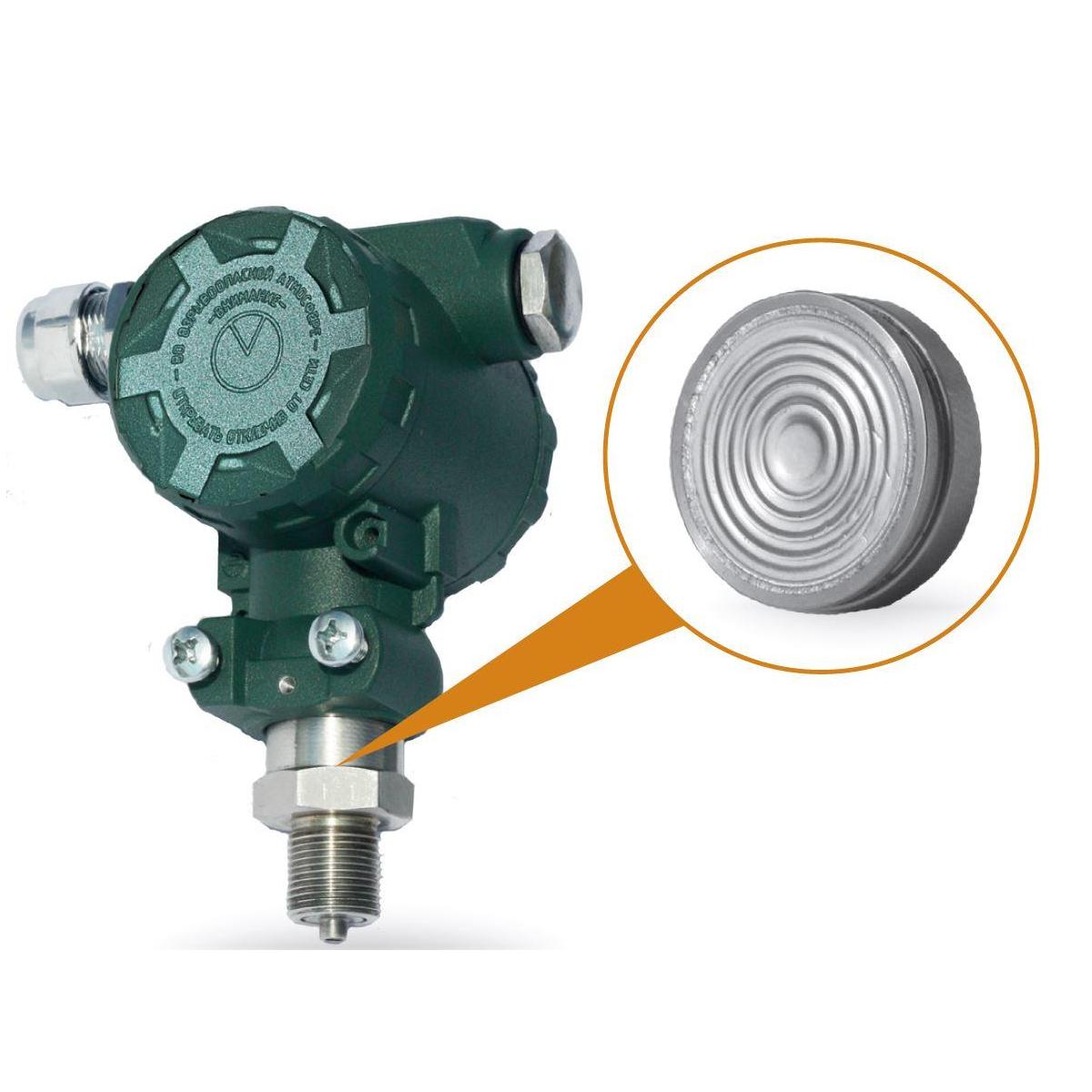

Датчики ОВЕН ПД100 модели 115 представляют собой преобразователи давления с измерительной мембраной из нержавеющей стали и «полевым корпусом» с кабельным вводом под гибкий кабель 6 – 8 мм.

Данная модель характеризуется повышенной устойчивостью к эксплуатации в тяжелых условиях (в условиях Крайнего Севера и т.п.) и наличием взрывозащищенного исполнения 1ExdIICT6Gb.

Преобразователи данной модели предназначены для систем автоматического регулирования и управления в промышленности на основных и вторичных производствах, расположенных в сложных климатических и иных условиях, требующих применения оборудования в «полевом» корпусе: газотранспортных и газораспределительных системах, нефтепромыслах, объектах транспортировки нефти, НПЗ, объектах энергетики и т.п.

Основные характеристики

  • измерение избыточного/вакуумметрического/избыточно-вакуумметрического давления нейтральных к нержавеющей стали AISI 316L (AISI 304S) сред (пар, вода, газы в том числе природный, масло, слабоагрессивные жидкости и т.п.) в сложных условиях эксплуатации.
  • преобразование давления в унифицированный сигнал постоянного тока 4...20 мА.
  • верхний предел измеряемого давления (ВПИ) – от 16 кПа до 25 МПа.
  • перегрузочная способность – не менее 200% ВПИ.
  • основная приведенная погрешность – 0,25; 0,5 % ВПИ.
  • взрывозащита «взрывонепроницаемая оболочка» 1ExdIICT6Gb – опционально.
  • степень защиты корпуса и электроразъёма преобразователя – IP65.
  • помехоустойчивость удовлетворяют требованиям к оборудованию класса А по ГОСТ Р 51522.

Обозначение при заказе

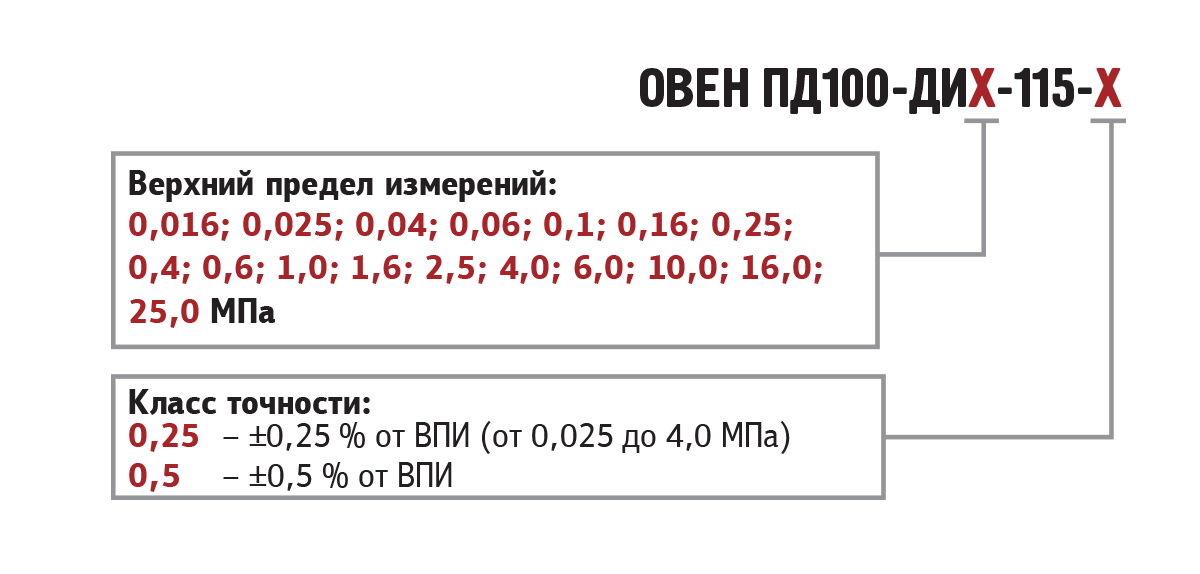

pd100 dix 115 x 1

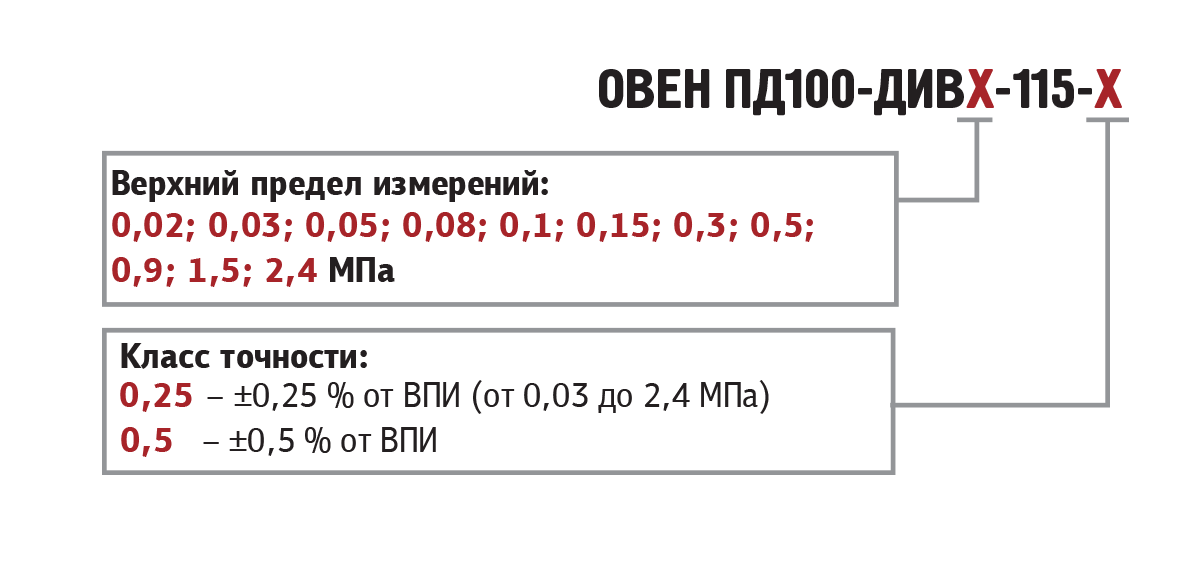

pd100 divx 115 x 1

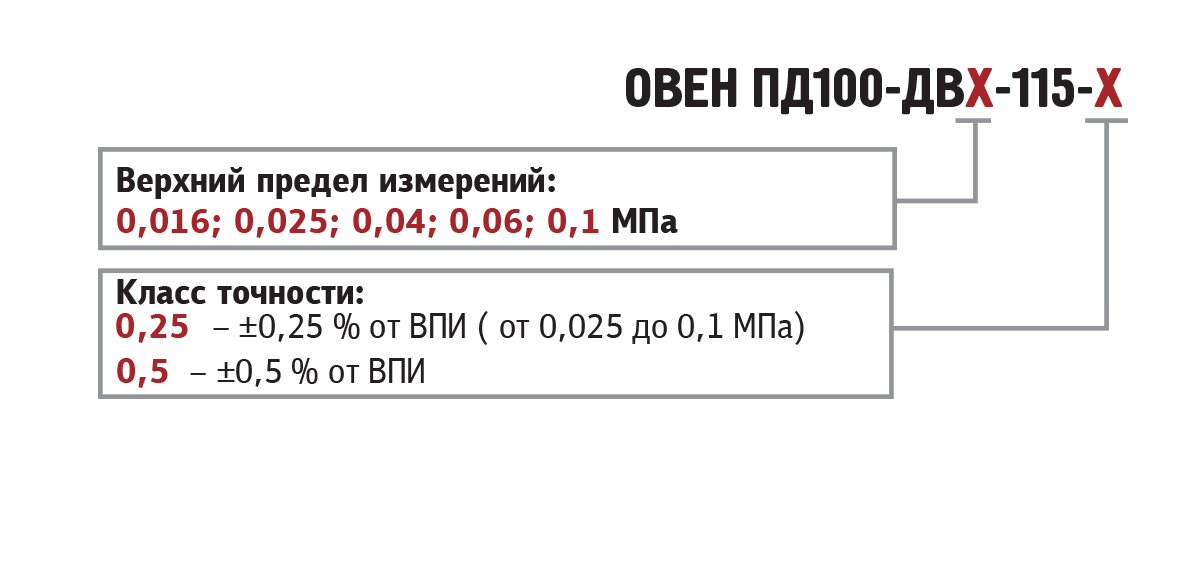

pd100 dvx 115 x 1

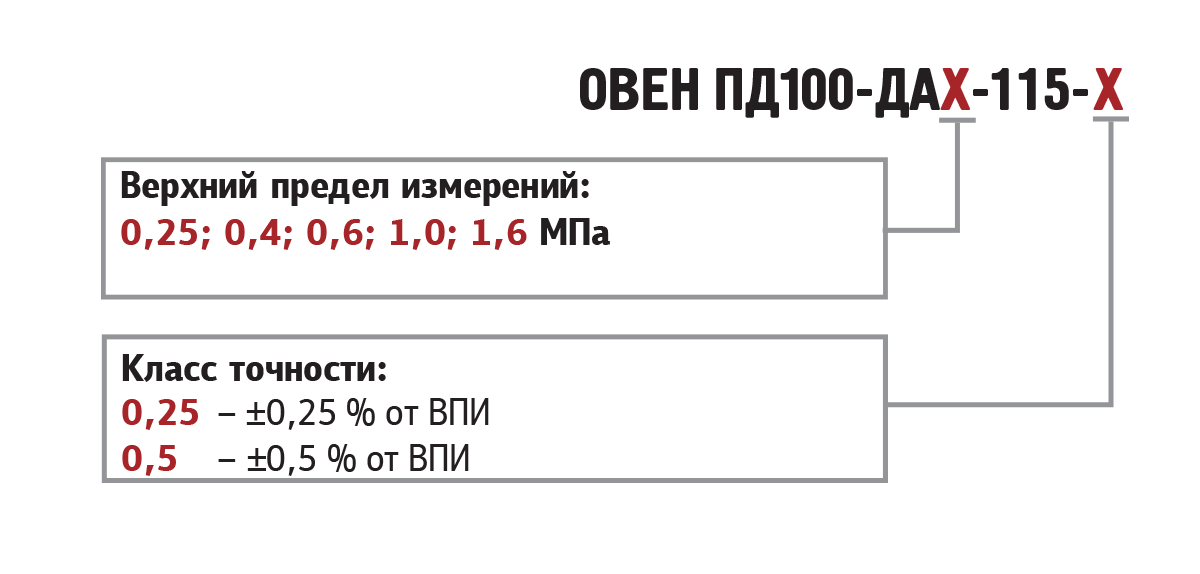

pd100 dax 115 x 1

Наименование Значение
Выходной сигнал постоянного тока 4...20 мА, 2-х проводная схема
Основная приведенная погрешность 0.25; 0.5 % ВПИ
Диапазон рабочих температур измеряемой среды -40...+100 оС
Напряжение питания 12...36 В постоянного тока
Сопротивление нагрузки 0...1.0 кОм (в зависимости от напряжения питания)
Потребляемая мощность не более 0.8 Вт
Устойчивость к механическим воздействиями группа исполнения V3 по ГОСТ Р 52931
Степень защиты корпуса IP65
Устойчивость к климатическим воздействиям УХЛ3.1
Диапазон рабочих температур окружающего воздуха -40...+80 оС
Атмочферное давление рабочее 66...1066.7 кПа
Среднее время наработки на отказ не менее 500 000 ч
Средний срок службы 12 лет
Межпроверочный интервал 2 года
Методика проверки КУВФ.406230.100 МП
Вес без упаковки / в упаковке 1.0 кг / 1.5 кг
Штуцер для подключения давления М20х1.5 по ГОСТ 2405-88, черт.20
Тип электрического соединения Кабельный ввод в полевой корпус
Габаритный размер не более 155х100 мм
Перегрузочная способность не менее 200 % от ВПИ
Предельное давление перегрузки не мнее 400 % от ВПИ

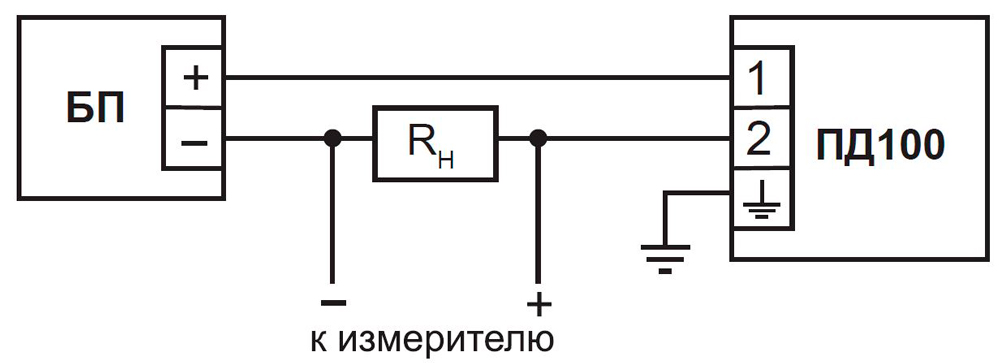

Схемы подключения

pd100 cxema podklyucheniya

Схема подключения ПД100

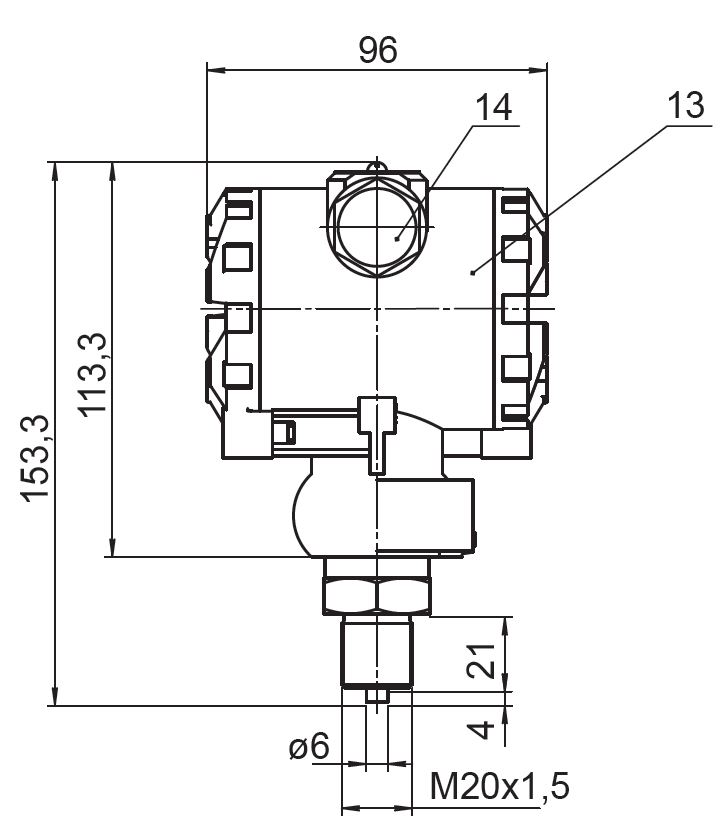

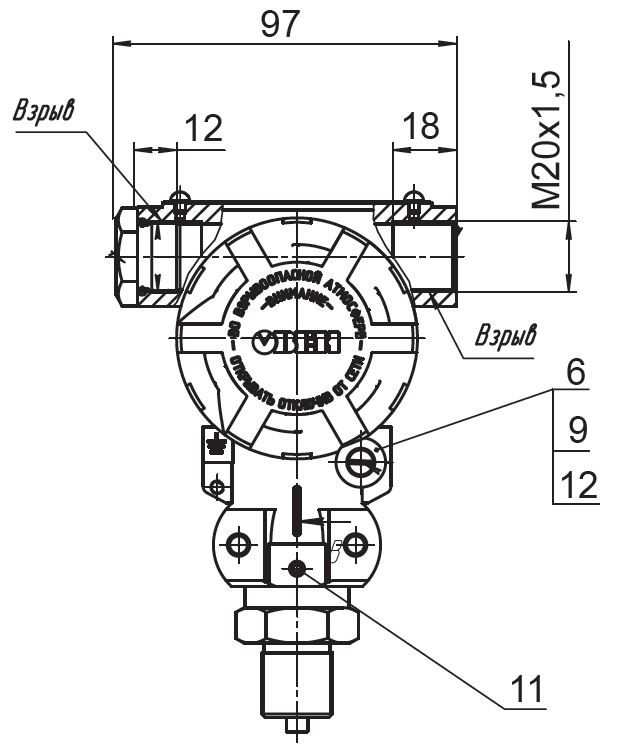

preobrazovatel davleniya oven pd100 115 gabaritnie razmeri preobrazovatel davleniya oven pd100 115 gabaritnie razmeri2
