Манометры железнодорожные показывающие МПф предназначены для измерения избыточного давления неагрессивных по отношению к медным сплавам жидких и газообразных сред (вода, топливо, масло, воздух) в силовых и тормозных системах и установках подвижного состава железных дорог, метрополитена и вагонов трамваев, а также для измерения давления хладонов 12, 13, 22, 142 (в том числе хладонов с наличием масел).
| Код | Наименование изделия |
| 0407 | Циферблат МПф |
| 0506 | Стекло МПф |
| 0709 | Корпус МПф |
| 0806 | Стрелка МПф |
| 1001 | Узел держателя в сборе с механизмом МПф |
| Номинальный диаметр корпуса | 100 мм |
| Класс точности | 1.5 |
| Степень пылевлагозащиты | IP54 |
| Резьба присоединительного штуцера | М20х1.5 |
| Размер квадрата под ключ, мм | 17 мм |

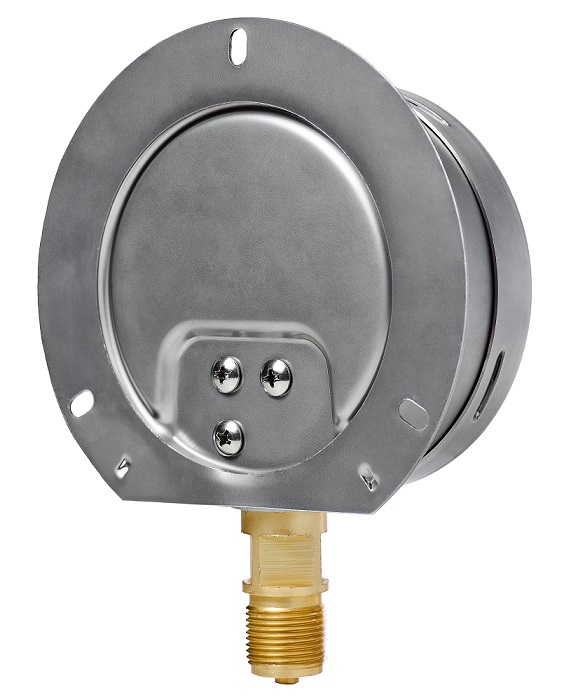

| РАсположение штуцера | радиальное, с задним фланцем |
| Устойчивость к климатическим воздействиям | исполнение У3 по ГОСТ 15150-69 |
| Диапазон температур измеряемой среды, оС* | от -50 до +150 оС |
| Диапазон температуры окружающей среды, оС | от -55 до +70 оС |
| Виброзащищенность | группа N3 по ГОСТ Р 52931-2008 |
| Рабочие диапазоны измерений |
|
| Средний срок службы | 10 лет |
| Масса, не более | 0.6 кг |
| Материал корпуса | нержавеющая сталь |
| Обечайка | байонетная, нержавеющая сталь |
| Стекло |
|
| Трубчатая пружина | медный сплав
|
| Штуцер, трибко-секторный механизм | медный сплав |
| Циферблат | алюминиевый сплав, окрашенный в белый цвет (по заказу - окрашенный в черный цыет) |
| Подсветка | светодиоды |
| Напряжение сети | 24, 75, 110 В |
* - рекомендуем подключать прибор к источнику давления посредством отвода-охладителя.
| Пределы измерений в системных единицах (МПа, кПа) - базовое исполнение (по заказу изготавливаются в любых единицах измерения) | |
| МПф с LED подсветкой (манометр) | 0 - 600 кПа; 0 - 1.0; 1.6; 2.5; 4.0; 6.0 МПа 0 - 16 МПа |
| Марка | Ш*г*в см(инд) | Ш*г*в см(общ) | Вес (кг) | Шт/кор. |
| МПф | 13.5*16.5*5.7 | 52*43*39 | 30 | 50 |
Гарантийный срок эксплуатации - 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.
Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
