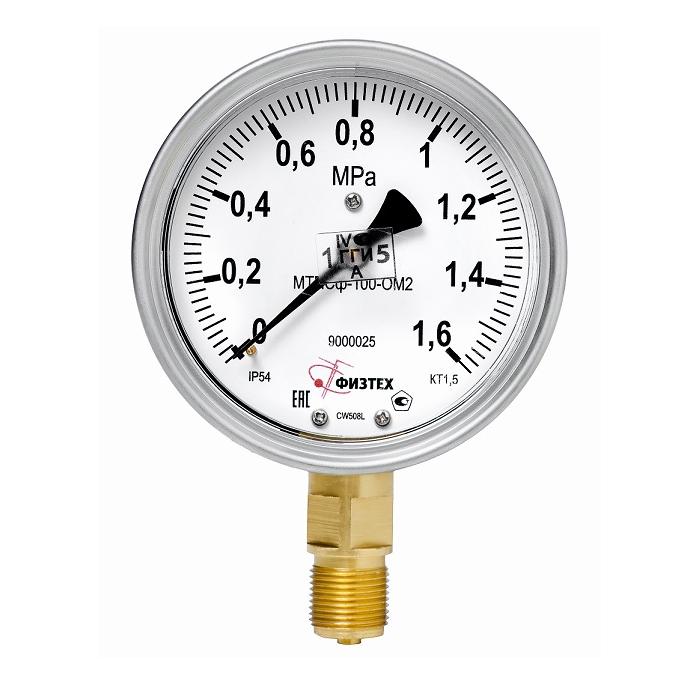

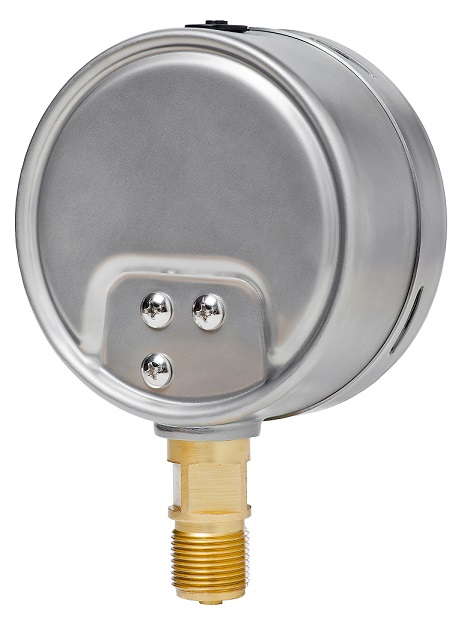

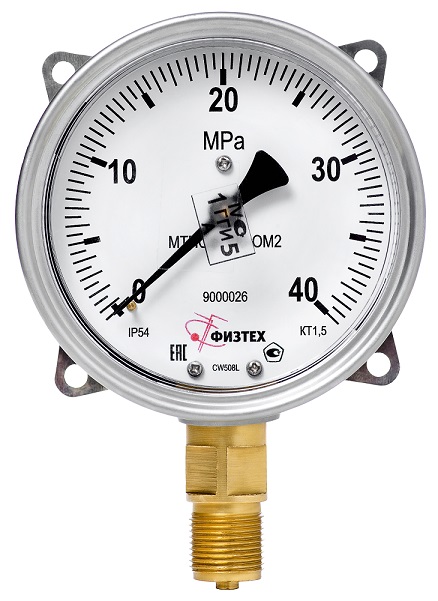

Судовые показывающие манометры серии МТПСф-100-ОМ2 предназначены для надежного контроля давления в условиях повышенной влажности и агрессивной морской среды. Манометр МТПСД 100 ОМ2 применяется для измерения избыточного и вакуумметрического давления жидких и газообразных сред, неагрессивных к медным сплавам. Приборы стабильно работают при контакте с дизельным топливом, маслами, водой и морской водой, что делает их оптимальным решением для эксплуатации на судах различного назначения.
Манометры судовые показывающие ВТПСф-100-ОМ2, МВТПСф-100-ОМ2, МТПСф-100-ОМ2 предназначены для измерения избыточного и вакуумметрического давления неагресcивных к медным сплавам жидких и газообразных, невязких и некристаллизующихся сред, в т.ч. дизельного топлива, масла, воды, морской воды - с температурой до 150 °C, в окружающей среде, насыщенной парами смазочного масла, дизельного топлива и морской воды. Приборы могут изготавливаться для измерения давления хладонов, а также кислорода.
| Код | Наименование изделия |
| 0411 | Циферблат МТПСф-100-ОМ2 |
| 0511 | Стекло МТПСф-100-ОМ2 |
| 0714 | Корпус МТПСф-100-ОМ2 |
| 0810 | Стрелка МТПСф-100-ОМ2 |
| 1010 | Узел держателя в сборе с механизмом МТПСф-100-ОМ2 |
стабильная работа в условиях морской эксплуатации и повышенной влажности;
точное измерение избыточного и вакуумметрического давления;
совместимость с жидкими и газообразными средами, включая дизельное топливо и масла;
устойчивость к вибрациям и механическим нагрузкам;
возможность исполнения для измерения давления хладонов и кислорода;
надежная конструкция с длительным сроком службы;
полная взаимозаменяемость с аналогами по техническим характеристикам.
МТПСд-100, МВТПСд-100, ВТПСд-100, МТПСд-100-ОМ2, МВТПСд-100-ОМ2, ВТПСд-100-ОМ2
Благодаря усиленной конструкции и стойкости к внешним воздействиям, судовой манометр широко используется в судовых энергетических установках, системах топливоподачи, охлаждения и смазки. Надежность показаний сохраняется даже в среде, насыщенной парами топлива и смазочных материалов, а также при повышенных температурах рабочей среды.
| Номинальный диаметр корпуса | 100 мм |
| Класс точности |
|
| Степень пылевлагозащиты | IP54 |
| Резьба присоединительного штуцера | М20х1.5 |
| Размер квадрата под ключ, мм | 17 мм |
| Расположение штуцера | радиальное |
| Устойчивость к климатическим воздействиям | исполнение ОМ2 по ГОСТ 15150-69 |
| Диапазон температур измеряемой среды, оС* | от -50 до +150 оС |
| Диапазон температуры окружающей среды, оС | от -60 до +65 оС |
| Вброзащищенность | группа N2 по ГОСТ Р 52931-2008 |
| Рабочие диапазоны измерений |
|
| Средний срок службы | 10 лет |
| Масса, не более | 0.7 кг |
| Материал корпуса | нержавеющая сталь |
| Обечайка | байонетная, нержавеющая сталь |
| Стекло |
|
| Трубчатая пружина | медный сплав
|
| Штуцер, трибко-секторный механизм | медный сплав |
| Циферблат | алюминиевый сплав, окрашенный в белый цвет |
* - рекомендуем подключать прибор к источнику давления посредством отвода-охладителя.
| Пределы изменений в системных единицах (МПа, кПа) - базовое исполнение (по заказу изготавливаются в любых единицах измерения) | |
| ВТПСф-100-ОМ2 (вакуумметр) | -100 - 0 кПа |
| МВТПСф-100-ОМ2 (мановакуумметр) | -100 - 60; 150; 300; 500 кПа; -0.1 - 0.9; 1.5; 2.4 МПа |
| МТПСф-100-ОМ2 (манометр) | 0 - 100; 160; 250; 400; 600 кПа; 0 - 1.0; 1.6; 2.5; 4.0; 6.0; 10; 16; 25; 40; 60 МПа |
| Марка | Ш*г*в см(инд) | Ш*г*в см(общ) | Вес (кг) | Шт/кор. |
| ДМ8008-ВУф | 10.5*15*5.5 | 46*34*38 | 0.6 | 50 |
Гарантийный срок эксплуатации - 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.
Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
