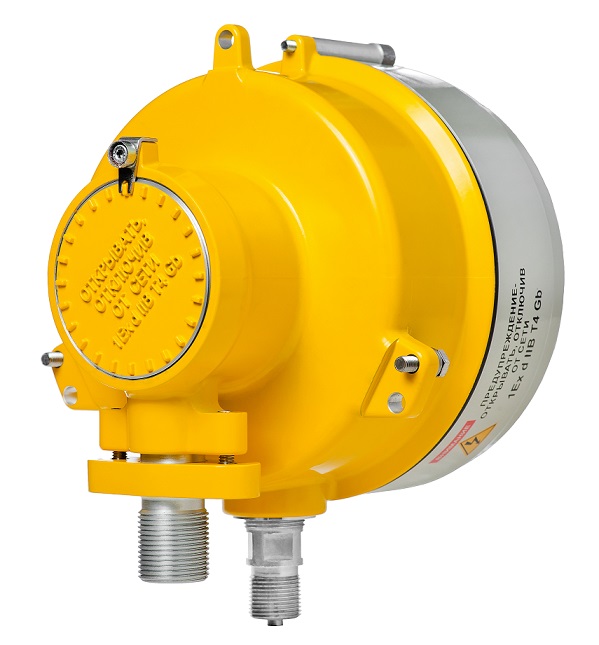

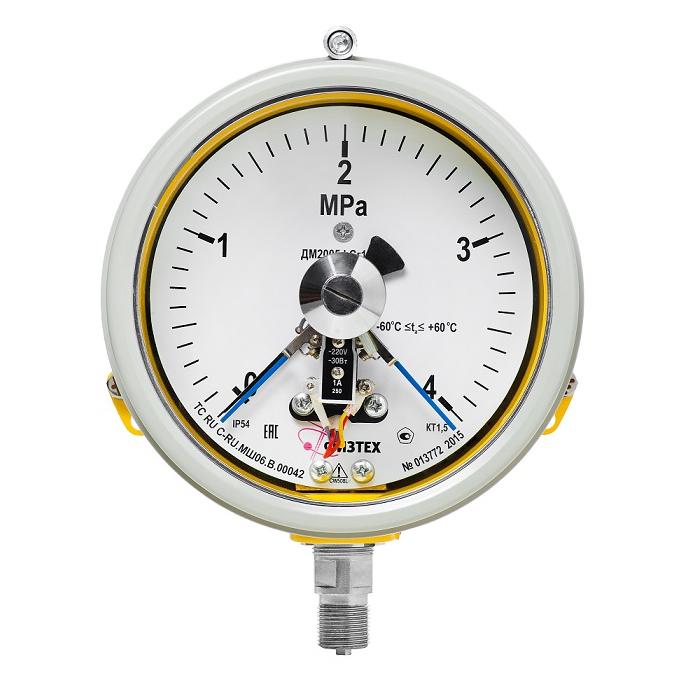

Манометры электроконтактные ДВ2005ФСГ1ЕХD КС, ДА2005ФСГ1ЕХD КС, ДМ2005ФСГ1ЕХD КС

dm2005fsg1ehdks-24
dm2005fsg1ehdks-3
Производитель: ФизТех
Заказать
ОписаниеТехнические характеристикиГарантии производителя

Манометры электроконтактные показывающие сигнализирующие взрывозащищенные коррозионностойкие  ДВ2005фСг1Ехd Кс, ДА2005фСг1Ехd Кс, ДМ2005фСг1Ехd Кс предназначены для измерения избыточного и вакуумметрического давления агрессивных сред, в т.ч. углеводородного газа, сероводородосодержащих сред, газоводонефтяной эмульсии с температурой до +150 °С, содержанием Н2S и СO2  до 25 % по объему каждого, нефти и нефтепродуктов с содержанием парафина до 10 % весовых и управления внешними электрическими цепями от сигнализирующего устройства прямого действия.

Комплектующие к ДМ2005фСг1Ехd Кс

Код Наименование изделия
54030 Циферблат ДМ2005фСг1Ехd Кс
505040 Стекло ДМ2005фСгЕхd Кс
53660 Корпус ДМ2005фСгЕхd Кс
634700 Стрелка ДМ2005фСгЕхd Кс
54460 Узел держателя в сборе с механизмом ДМ2005фСгЕхd Кс

Аналоги по всем техническим характеристикам

ДМ2005Сг 1Ех "Кс", ДА2005Сг 1Ех "Кс", ДВ2005Сг 1Ех "Кс"

Исполнение электроконтактных групп

В манометрах ДМ2010ф, ДМ2005ф контактная группа (сигнализирующее устройство) имеет четыре варианта исполнения по ГОСТ 2405-88.
В стандартном исполнении используется магнитное поджатие.

Исполнение III

Два размыкающих контакта
Первая уставка(min, левая) - синяя
Вторая уставка (max, правая) – красная
Состояние контактов при положении стрелки:
- до первой (min) уставки оба контакта замкнуты;
- между уставками первый контакт разомкнут, второй замкнут;
- после второй (max) уставки оба контакта разомкнуты.

Исполнение V (по умолчанию)

Первый размыкающий, второй замыкающий
Первая уставка(min, левая) - синяя
Вторая уставка (max, правая) – синяя
Состояние контактов при положении стрелки:
- до первой (min) уставки первый контакт замкнут, второй разомкнут;
- междууставками оба контакта разомкнуты;
- после второй (max) уставки первый контакт разомкнут, второй замкнут.

Исполнение IV

Два замыкающих контакта
Первая уставка(min, левая) - красная
Вторая уставка (max, правая) – синяя
Состояние контактов при положении стрелки:
- до первой (min) уставки оба контакта разомкнуты;
- между уставками первый контакт замкнут, второй разомкнут;
- после второй (max) уставки оба контакта замкнуты.

Исполнение VI

Первый замыкающий, второй размыкающий
Первая уставка(min, левая) - красная
Вторая уставка (max, правая) – красная
Состояние контактов при положении стрелки:
- до первой (min) уставки первый контакт разомкнут, второй замкнут;
- между уставками оба контакта замкнуты;
- после второй (max) уставки первый контакт замкнут, второй разомкнут.
Номинальный диаметр корпуса 160 мм
Класс точности
  • 1.5
  • 1.0 на пределы выше 400 кПа
Вид взрывозащиты взрывонепроницаемая оболочка
Маркировка взрывозащиты 1Ех d IIB T4 Gb
Взрывоопасные зоны помещений
и наружных установок		 класс 1 и 2 по ГОСТ Р 51330.9-99
Взрывоопасные смеси категории IIA и IIB групп Т1, Т2, Т3, Т4 по ГОСТ Р МЭК
679-19-2001, ГОСТ Р 51330.5-99, ГОСТ Р МЭК 60079-11-2010
Степень пылевлагозащиты IP54 у вводного и приборного отделения манометра
Резьба присоединительного штуцера М20х1.5
Размер квадрата под ключ, мм 17 мм
Расположение штуцера радиальное (с задним фланцем)
Устойчивость к климатическим воздействиям исполнение У1 по ГОСТ 15150-69
Диапазон температур измеряемой среды, оС* от -50 до +150 оС
Диапазон температуры окружающей среды, оС от -60 до +60 оС
Виброзащищенность группа L1 по ГОСТ Р 52931-2008
Рабочие диапазоны измерений
  • постоянная нагррзка - 3/4 шкалы
  • переменная нагрузка - 2/3 шкалы
  • кратковременная нагрузка - 110% шкалы
Средний срок службы 10 лет
Масса, не более 3.2 кг
Тип контактов с магнитным поджатием
Максимальное напряжение коммутируемого тока
  • 220 В постоянного тока
  • 380 В переменного тока
Сила тока, не более 1.0 А
Максимальная разрывная мощность контактов
  • 30 Вт постоянного тока
  • 50 ВА переменного тока
Пределы допускаемой погрешности срабатывания
электроконтактной схемы, % от диапазона показаний		 +/- 4%
Материал корпуса алюминиевый сплав, окрашенный в желтый цвет
Обечайка сталь, окрашенная в серый цвет, крепление к корпусу
по резьбе
Стекло органическое
.трубчатая пружина

нержавеющая сталь

  • до 10 МПа - полувитковая
  • от 16 до 60 МПа - многовитковая
Штуцер, трибко-секторный механизм нержавеющая сталь
Циферблат алюминиевый сплав, окрашенный в белый цвет
Монтаж кабеля

токовый монтаж:

  • винтовой зажим;

закрепление кабеля:

  • трубная разводка кабеля
  • разводка в металорукав

* - рекомендуем подключать прибор к источнику давления посредством отвода-охладителя.

Пределы измеряемого давления

Пределы изиерений в системных единицах (МПа, кПа) - базовое исполнение
(по заказу изготавливаются в любых единицах измерения)
ДВ2005фСг1Ехd Кс (вакуумметр) -100 - 0 кПа
ДА2005фСг1Exd Кс (мановакуумметр) -100 - 60; 150; 300; 500 кПа;
-0.1 - 0.9; 1.5; 2.4 МПа
ДМ2005фСг1Ехd Кс (манометр) 0 - 60; 100; 160; 250; 400; 600 кПа;
0 - 1.0; 1.6; 2.5; 4.0; 6.0; 10; 16; 25; 40; 60 МПа

Нормы упаковки

Марка Ш*г*в см(инд) Ш*г*в см(общ) Вес (кг) Шт/кор.
ДМ2005фСг1Ехd Кс 19*25.5*14 43*43*43 30 8

Гарантийный срок эксплуатации - 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.
