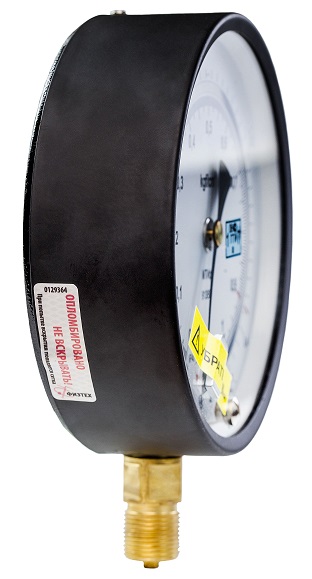

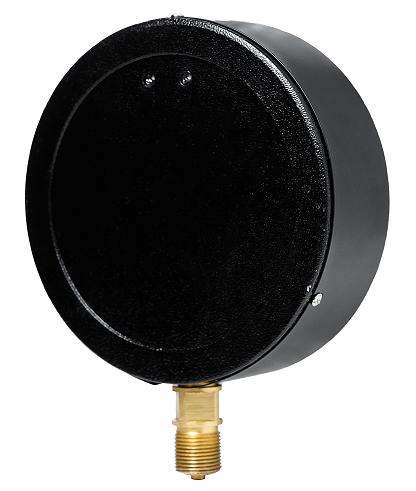

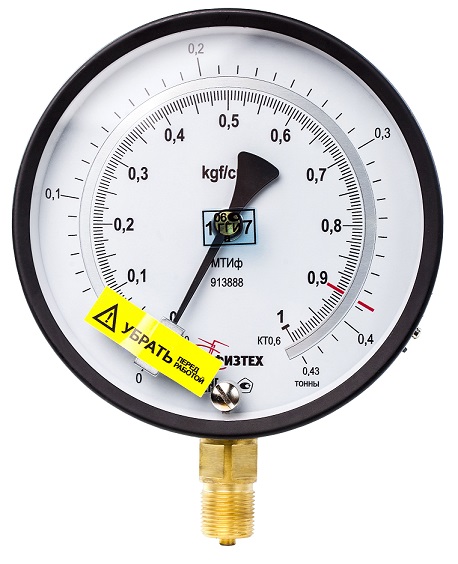

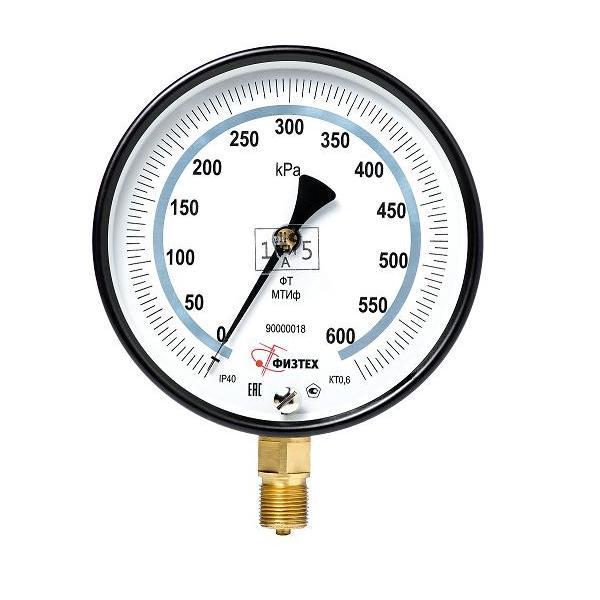

Манометры точных измерений ВТИФ, МВТИФ, МТИФ КТ. 0,6; 1,0 с корректором

Производитель: ФизТех

Описание

Технические характеристики

Гарантии производителя

Манометры точных измерений  показывающие ВТИф, МВТИф, МТИф кт. 0,6; 1,0 предназначены для измерения избыточного и вакуумметрического давления неагрессивных, некристаллизующихся жидкостей, газа и пара, в том числе кислорода и применения в сферах метрологического контроля и надзора.

Комплектующие к МТИФ

Код Наименование изделия
0409 Циферблат МТИф
0509 Стекло МТИф
0712 Корпус МТИф
0808 Стрелка МТИф
22113 Узел держателя в сборе с механизмом МТИф

Аналоги по всем техническим характеристикам

МПТИ, МВПТИ, ВПТИ, МТИ 1218, МТИ 1216, МТИ 1246, МТИ 1232, МО-11201, МО-11202, МО-11203, ВО-11201

Номинальный диаметр корпусами 160 мм
Класс точности
  • 1.0
  • 0.6
Степень пылевлагозащиты IP40
Резьба присоединительного штуцера М20х1.5
Размер квадрата под ключ, мм 17 мм
Расположение штуцера радиальное
Шкала прибора
  • аналоговая
  • условная (относительная)
Корректор "0" да
Устойчивость к климатическим воздействиям исполнение У2 по ГОСТ 15150-69
Диапазон температур измеряемой среды, оС* от -50 до +150 оС
Диапазон температуры окружающей среды, оС от -60 до +60 оС
Виброзащищенность группа L3 по ГОСТ Р 52931-2008
Рабочие диапазоны измерений
  • постоянная нагрузка - 100% шкалы
  • переменная нагрузка - 2/3 шкалы
  • кратковременная нагрузка - 110% шкалы
Средний срок службы 10 лет
Масса, не более 1.5 кг
Материал корпуса алюминиевый сплав, окрашенный в черный цвет
Обечайка сталь, окрашенная в черный цвет, крепление винтами
Стекло техническое
Трубчатая пружина полувитковая:
  • до 10 МПа - медный сплав
  • от 16 до 60 МПа - сталь 38ХМ
Штуцер, трибко-секторный механизм медный сплав
Циферблат алюминиевый сплав, окрашенный в белый цвет

* - рекомендуем подключать прибор к источнику давления посредством отвода-охладителя.

Пределы измерямого давления

Пределы измерений в системных единицах (МПа, кПа) - базовое исполнение
(по заказу изготавливаются в любых единицах измерения)
ВТИф (вакуумметр) -100 - 0 кПа
МВТИф (мановакуумметр) -100 - 60; 150; 300; 500 кПа;
-0.1 - 0.9; 1.5; 2.4 МПа
МТИф (манометр) 0 - 100; 160; 250; 400; 600 кПа;
0 - 1.0; 1.6; 2.5; 4.0; 6.0; 10; 16; 25; 40; 60 МПа

Гарантийный срок эксплуатации - 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.

Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
