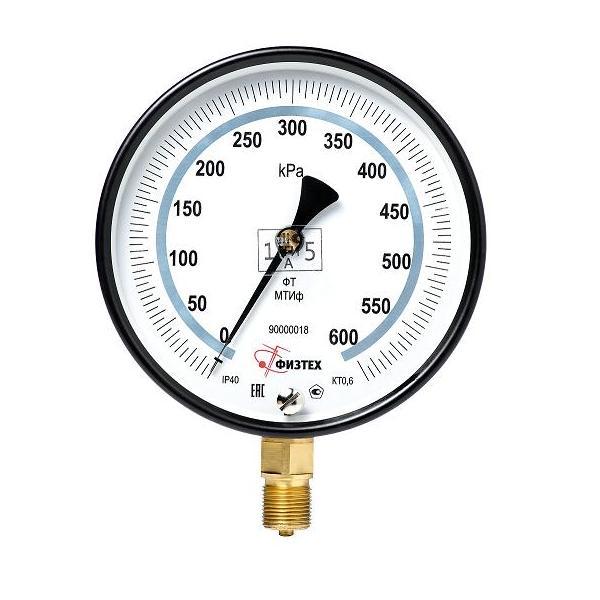

Манометры точных измерений показывающие ВТИф, МВТИф, МТИф кт. 0,4 предназначены для измерения избыточного и вакуумметрического давления неагрессивных, некристаллизующихся жидкостей, газа и пара, в том числе кислорода и применения в сферах метрологического контроля и надзора.
Код | Наименование изделия |
0409 | Циферблат МТИф |
0509 | Стекло МТИф |
0712 | Корпус МТИф |
0808 | Стрелка МТИф |
22113 | Узел держателя в сборе с механизмом МТИф |
МПТИ, МВПТИ, ВПТИ, МТИ 1218, МТИ 1216, МТИ 1246, МТИ 1232, МО-11201, МО-11202, МО-11203, ВО-11201
Номинальный диаметр корпуса | 160 мм |
Класс точности | 0.4 |
Степень пылевлагозащиты | IP40 |
Резьба присоединительного штуцера | М20х1.5 |
Размер квадрата под ключ, мм | 17 мм |
Расположение штуцера | радиальное |
Шкала прибора |
|
Корректо "0" | да |
Устойчивость к климатическим воздействиям | исполнение У3 по ГОСТ 15150-69 |
Диапазон температур измеряемой среды, оС* | от -50 до +150 оС |
Диапазон температур окружающей среды, оС | от -30 до +50 оС |
Виброзащищенность | группа L3 по ГОСТ Р 52931-2008 |
Рабочие диапазоны измерений |
|
Средний срок службы | 10 лет |
Масса, не более | 1.5 кг |

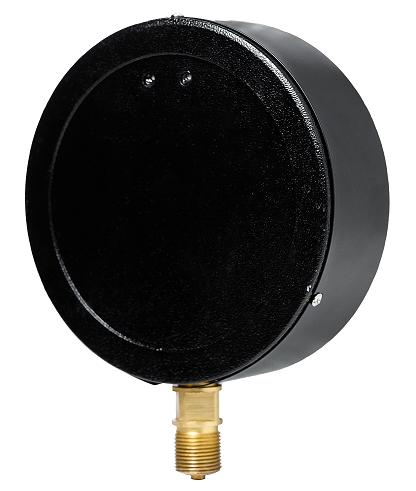

Материал корпуса | алюминиевый сплав, окрашенный в черный цвет |
Обечайка | сталь, окрашенная в черный цвет, крепление винтами |
Стекло | техническое |
Трубчатая пружина | полувитковая:
|
Штуцер, трибко-секторный механизм | медный сплав |
Циферблат | алюминиевый сплав, окрашенный в белый цвет |
* - рекомендуем подключать прибор к источнику давления посредством отвода-охладителя.
Пределы измерений в системных единицах (МПа, кПа) - базовое исполнение (по заказу изготавливаются в любых единицах измерения) |
|
ВТИф (вакуумметр) | -100 - 0 кПа |
МВТИф (мановакуумметр) | -100 - 60; 150; 300; 500 кПа; -0.1 - 0.9; 1.5; 2.4 МПа |
МТИф (манометр) | 0 - 100; 160; 250; 400; 600 кПа; 0 - 1.0; 1.6; 2.5; 4.0; 6.0; 10; 16; 25; 40; 60 МПа |
Гарантийный срок эксплуатации - 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.
Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
