Манометры точных измерений ВТИФ, МВТИФ, МТИФ IP54 УХЛ1 без корректора

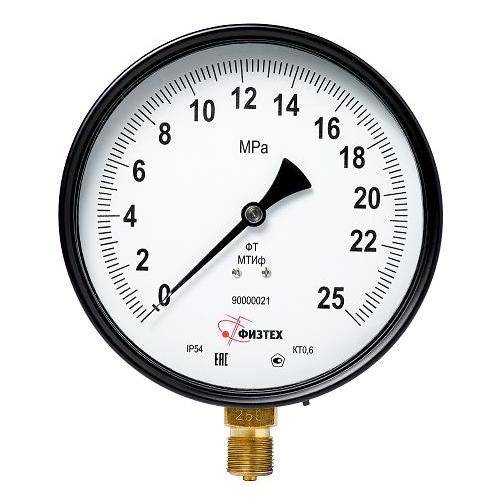

mtifbezkor5

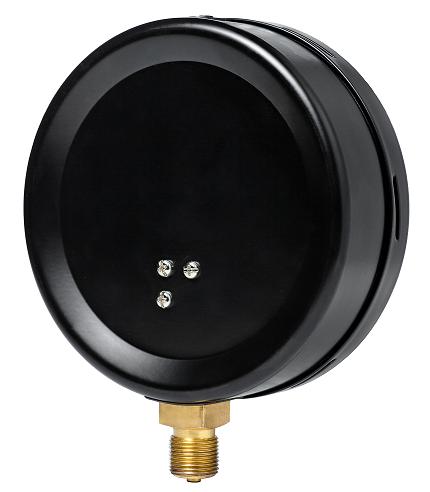

mtifbezkor-3
Производитель: ФизТех
Заказать
ОписаниеТехнические характеристикиГарантии производителя

Манометры точных измерений  показывающие ВТИф IP54 УХЛ1, МВТИф IP54 УХЛ1, МТИф IP54 УХЛ1 предназначены для измерения избыточного и вакуумметрического давления неагрессивных, некристаллизующихся жидкостей, газа и пара, в том числе кислорода и применения в сферах метрологического контроля и надзора.

Комплектующие к МТИф IP54 УХЛ1

Код Наименование изделия
10409 Циферблат МТИф IP54 УХЛ1
10509 Стекло МТИф IP54 УХЛ1
10712 Корпус МТИф IP54 УХЛ1
10808 Стрелка МТИф IP54 УХЛ1
22301 Узел держателя в сборе с механизмом МТИф IP54 УХЛ1


Аналогии по всем техническим характеристикам

МПТИ, МВПТИ, ВПТИ, МТИ 1218, МТИ 1216, МТИ 1246, МТИ 1232

Номинальный диаметр корпуса 160 мм
Класс точности
  • 0.6
  • 1.0
Степень пылевлагозащиты IP54
Резьба присоединительного штуцера М20х1.5
Размер квадрата под ключ, мм 17 мм
Расположение штуцера радиальное
Шкала прибора
  • аналоговая
  • условная (относительная)
Корректор "0" нет
Устойчивость к климатическим воздействиям исполнение УХЛ1 по ГОСТ 15150-69
Диапазон температур измеряемой среды, оС* от -50 до +150 оС
Диапазон температуры окружающей среды, оС от -70 до +60 оС
Виброзащищенность группа L3 по ГОСТ Р 52931-2008
Рабочие диапазоны измерений
  • постоянная нагрузка - 100% шкалы
  • переменная нагрузка - 2/3 шкалы
  • кратковременная нагрузка - 110% шкалы
Средний срок службы 10 лет
Масса, не более 1.5 кг
Материал корпуса сталь, окрашенная в черный цвет
Обечайка байонетная стальная, окрашенная в черный цвет
Стекло
  • техническое
  • техническое безопасное
Трубчатая пружина медный сплав
  • до 10 МПа - полувитковая
  • от 16 до 60 МПа - многовитковая
Штуцер, трибко-секторный механизм медный сплав
Циферблат алюминиевый сплв, окрашенный в белый цвет

* - рекомендуем подключать прибор к источнику давления посредством отвода-охладителя.

Пределы измеряемого давления

Пределы измерений в системных единицах (МПа, кПа) - базовое исполнение
(по заказу изготавливаются в любых единицах измерения)
ВТИф IP54 УХЛ1 (вакууметр) -100 - 0 кПа
МВТИф IP54 УХЛ1 (мановакуумметр) -100 - 60; 300; 500 кПа;
-0.1 - 0.9; 1.5; 2.4 МПа
МТИф IP54 УХЛ1 (манометр) 0 - 100; 160; 250; 400; 600 кПа;
0 - 1.0; 1.6; 2.5; 4.0; 6.0; 10; 16; 25; 40; 60 МПа

Гарантийный срок эксплуатации - 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.

Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
