Манометры технические котловые ДМ8010-УФ
Описание
Технические характеристики
Гарантии производителя

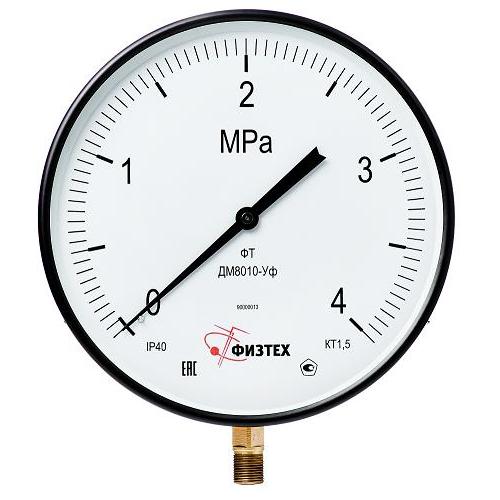

Манометры котловые показывающие ДМ8010-Уф предназначены для измерения избыточного давления неагрессивных, не кристаллизующихся по отношению к медным сплавам жидкостей, пара и газа.
Комплектующие к ДМ8010-УФ
| Код | Наименование изделия |
| 0410 | Циферблат ДМ8010-Уф |
| 0510 | Стекло ДМ8010-Уф |
| 0713 | Корпус ДМ8010-Уф |
| 0809 | Стрелка ДМ8010-Уф |
| 6367 | Узел держателя в сборе с механизмом ДМ8010-Уф |
Аналоги по всем техническим характеристикам
ДМ8010, ДА8010, ДВ8010
| Номинальный диаметр корпуса | 250 мм |
| Класс точности | 1.5 |
| Степень пылевлагозащиты | IP40 |
| Резьба присоединительного штуцера | М20х1.5 |
| Размер квадрата под ключ, мм | 17 мм |
| Расположение штуцера | радиальное |
| Устойчивость к климатическим воздействиям | исполнение У2 по ГОСТ 15150-69 |
| Диапазон температур измеряемой среды, оС* | от -50 до +150 оС |
| Диапазон температуры окружающей среды, оС | от -60 до +60 оС |
| Виброзащищенность | группа L3 по ГОСТ Р 52931-2008 |
| Рабочие диапазоны измерений |
|
| Средний срок службы | 10 лет |
| Масса, не более | 1.9 кг |

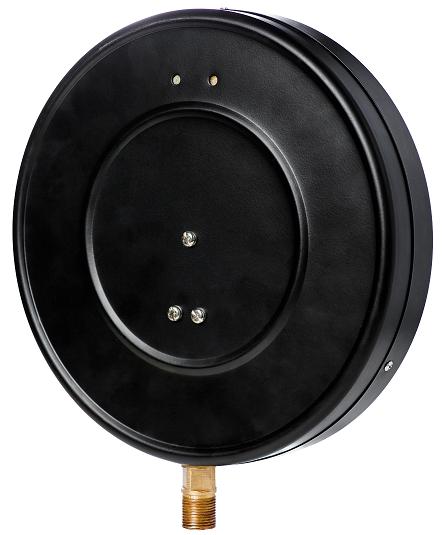

| Материал корпуса | сталь, окрашенная в черный цвет |
| Обечайка | сталь, окрашенная в черный цвет, крепление винтами |
| Стекло | техническое |
| Трубчатая пружина | медный сплав
|
| Штуцер, трибко-секторный механизм | медный сплав |
| Циферблат | алюминиевый сплав, окрашенный в белый цвет |
* - рекомендуем подключать прибор к источнику давления посредством отвода-охладителя.
Пределы измеряемого давления
| Пределы измерений в системных единицах (МПа, кПа) - базовое исполнение (по заказу изготавливаются в любых единицах измерения) |
|
| ДМ8010-Уф (манометр) | 0 - 100; 160; 250; 400; 600 кПа; 0 - 1.0; 1.6; 2.5; 4.0; 6.0; 10; 16; 25 МПа |
Нормы упаковки
| Модель | Ш*г*в см(инд) | Ш*г*в см(общ) | Вес (кг) | Шт/кор. |
| ДМ8010-Уф | 25.5*25.7*5.5 | 27*27*30 | 12 | 5 |
Гарантийный срок эксплуатации - 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.
Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
