Манометры аммиачные ВП3А-УФ, МВП3А-УФ, МП3А-УФ

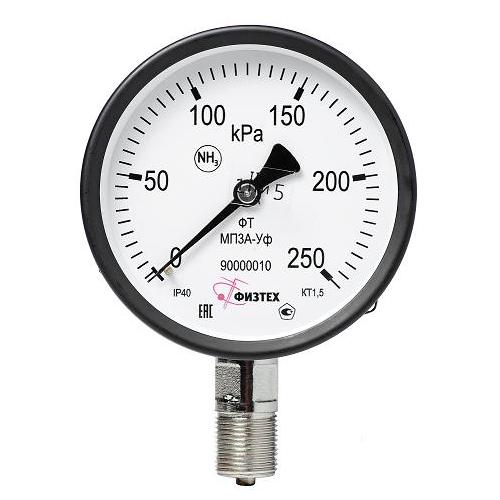

mp3a-uf6

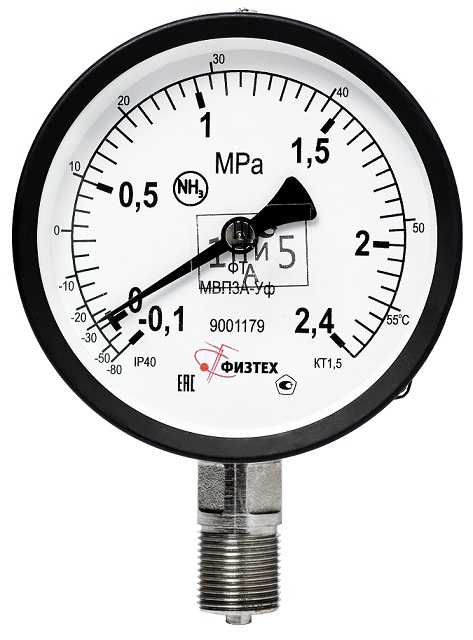

mp3a-ufstempshk-2

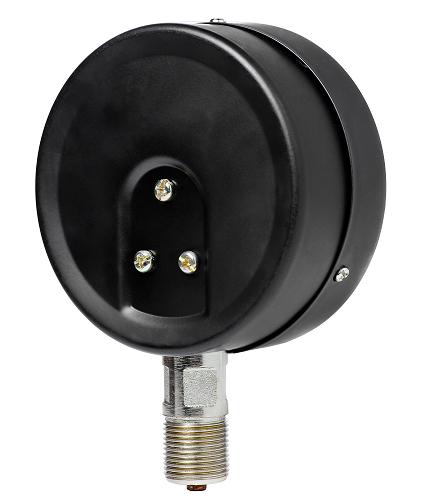

mp3a-uf-3
Производитель: ФизТех
Заказать

Описание

Технические характеристики

Гарантии производителя

Манометры аммиачные показывающие ВП3А-Уф, МВП3А-Уф, МП3А-Уф, предназначены для измерения избыточного и вакуумметрического давления жидкого, газообразного и водного раствора аммиака с температурой до +150°С. По заказу потребителя приборы могут изготавливаться с дополнительной температурной шкалой.

Комплектующие к МП3А-УФ

Код Наименование изделия
0403 Циферблат МП3А-Уф
0503 Стекло МП3А-Уф
0701 Корпус МП3А-Уф
0804 Стрелка МП3А-Уф
00784 Узел держателя в сборе с механизмом МП3А-Уф

Аналоги по всем техническим характеристикам

МП3А-У, МВП3А-У, ВП3А-У

Номинальный диаметр корпуса 100 мм
Класс точности
  • 1.5
  • 1.0 на пределы выше 400 кПа
Степень пылевлагозащиты IP40
Резьба присоединительного штуцера М20х1.5
Размер квадрата под ключ, мм 17 мм
Расположение штуцера радиальное
Устойчивость к климатическим воздействиям исполнение У2 по ГОСТ 15150-69
Диапазон температур измеряемой среды, оС* от -50 до +150 оС
Диапазон температуры окружающей среды, оС от -60 до +60 оС
Виброзащищенность группа L3 по ГОСТ Р 52931-2008
Максимальный диапазон измерений
  • постоянная нагрузка - 3/4 шкалы
  • переменная нагрузка - 2/3 шкалы
  • кратковременная нагрузка - 110% шкалы
Средний срок службы 10 лет
Масса, не более 0.5 кг
Материал корпуса
  • до 10 МПа - сталь, окрашенная в черный цвет
  • от 16 до 60 МПа - пластик, окрашенный в черный цвет
Обечайка сталь, окрашенная в черный цвет, крепление витнами
Стекло техническое
Трубчатая пружина полувитковая:
  • до 10 МПа - нержавеющая сталь
  • от 16 до 60 МПа - сталь 38ХМ
Штуцер, трибко-секторный механизм конструкционная сталь - Ст. 45
Циферблат алюминиевый сплав, окрашенный в белый цвет

* - рекомендуем подключать прибор к источнику давления посредством отвода-охладителя.

Пределы измеряемого давления

Пределы измерений в системных единицах (МПа, кПа) - базовое исполнение
(по заказу изготавливаются в любых единицах измерения)
ВП32-Уф (вакуумметр) -100 - 0 кПа
МВА3А-Уф (мановакуумметр) -100 - 60; 150; 300; 500 кПа;
-0.1 - 0.9; 1.5; 2.4 МПа
МП3А-Уф (манометр) 0 - 100; 160; 250; 400; 600 кПа;
0 - 1.0; 1.6; 2.5; 4.0; 6.0; 10; 16; 25; 40; 60 МПа

Гарантийный срок эксплуатации - 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.

Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
