Манометры технические ВП4-УФ, МВП4-УФ, МП4-УФ

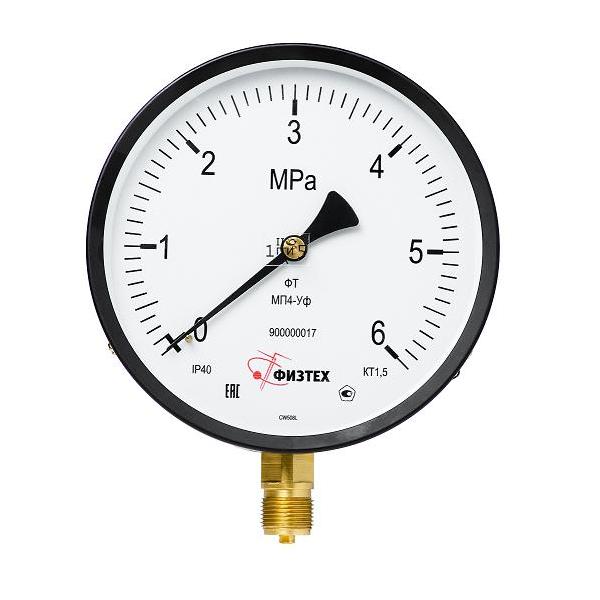

mp4-uf9

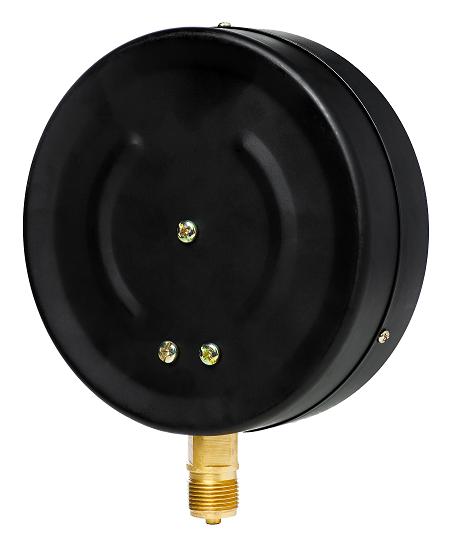

mp4-uf-3

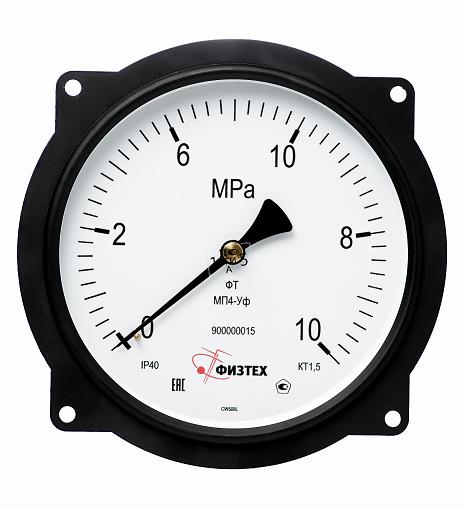

mp4-uffosh

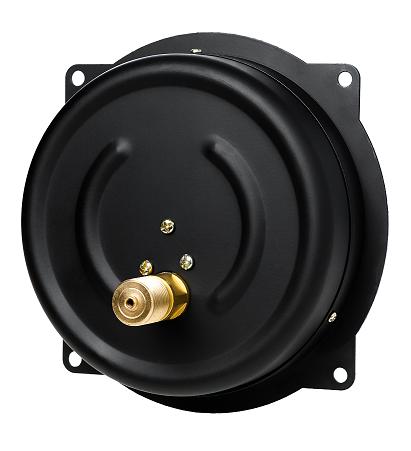

mp4-uffosh-3
Производитель: ФизТех
Заказать
ОписаниеТехнические характеристикиГарантии производителя

Манометры общетехнические показывающие ВП4-Уф, МВП4-Уф, МП4-Уф предназначены для измерения избыточного и вакуумметрического давления неагрессивных, не кристаллизующихся по отношению к медным сплавам жидкостей, пара и газа, в том числе кислорода, ацетилена, хладонов.

Комплектующие к МП4-УФ

Код Наименование изделия
0404 Циферблат МП4-Уф
0504 Стекло МП4-Уф
0702 Корпус МП4-Уф
0803 Стрелка МП4-Уф
11007 Узел держателя в сборе с механизмом МП4-Уф

Аналоги по всем техническим характеристикам

ВП4-У, МВП4-У, МП4-У, ВП4-У ФОШ, МВП4-У ФОШ, МП4-У ФОШ

Номинальный диаметр корпуса 160 мм
Класс точности
  • 1.5
  • 1.0 на пределы выше 400 кПа
Степень пылевлагозащиты IP40
Резьба присоединительного штуцера М20х1.5; G1/2
Размер квадрата под ключ, мм 17 мм
Расположение штуцера
  • радиальное
  • эксцентрично-осевое
Устойчивость к климатическим воздействиям исполнение У2 по ГОСТ 15150-69
Диапазон температур измеряемой среды, оС* от -50 до +150 оС
Диапазон температуры окружающей среды, оС от -60 до +60 С
Виброзащищенность группа L3 по ГОСТ Р 52931-2008
Рабочие диапазоны измерений
  • постоянная нагрузка - 3/4 шкалы
  • переменная нагрузка - 2/3 шкалы
  • кратковременная нагрузка - 110% шкалы
Средний срок службы 10 лет
Масса, не более 0.9 кг
Материал корпуса сталь, окрашенная в черный цвет
Обечайка сталь, окрашенная в черный цвет, крепление винтами
Стекло техническое
Трубчатая пружина медный сплав
  • до 10 МПа - полувитковая
  • от 16 до 60 МПа - многовитковая
Штуцер, трибко-секторный механизм медный сплав
Циферблат алюминиевый  сплав, окрашенный в белый цвет

* - рекомендуем подключать прибор к источнику давления посредством отвода-охладителя.

Пределы измеряемого давления

Пределы измерений в системных единицах (МПа, кПа) - базовое исполнение
(по заказу изготавливаются в любых единицах измерения)
ВП4-Уф (вакуумметр) -100 - 0 кПа
МВП4-Уф (мановакуумметр) -100 - 60; 150; 300; 500 кПа;
-0.1 - 0.9; 1.5; 2.4 МПа
МП4-Уф (манометр) 0 - 60; 100; 160; 250; 400; 600 кПа;
0 - 1.0; 1.6; 2.5; 4.0; 6.0; 10; 16; 25; 40; 60 МПа

Нормы упаковки

Модель Ш*г*в см(инд) Ш*г*в см(общ) Вес (кг) Шт/кор.
МП4-Уф 17*19*5 52*41*31 24 30
МП4-Уф ФОШ 17.2*17*10.3 55*38*45 45 30

Гарантийный срок эксплуатации - 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.

Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
