Манометры технические ВП2-УФ, МВП2-УФ, МП2-УФ

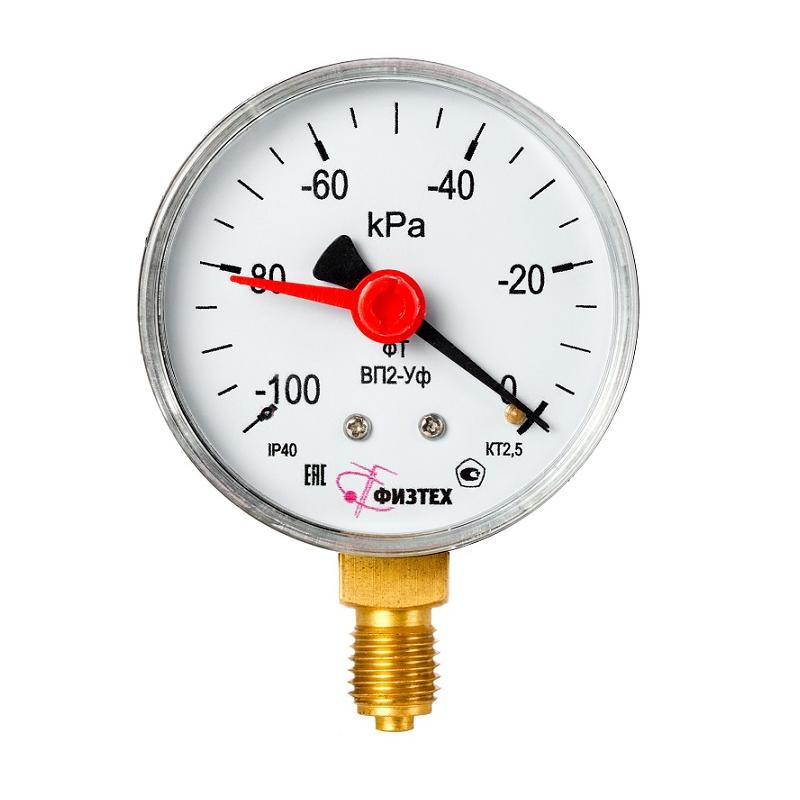

mp2-ufrp4

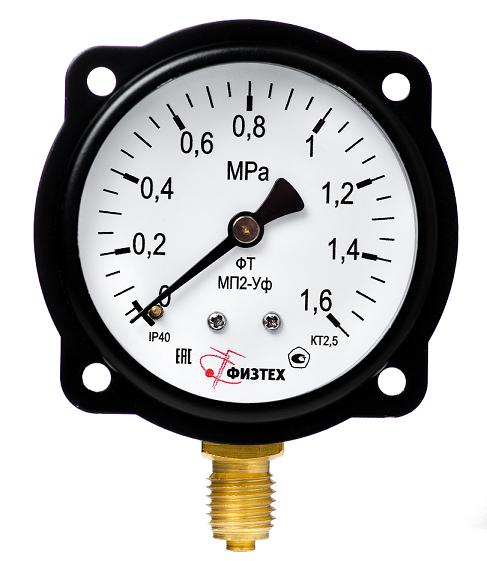

mp2-uf60mmfl

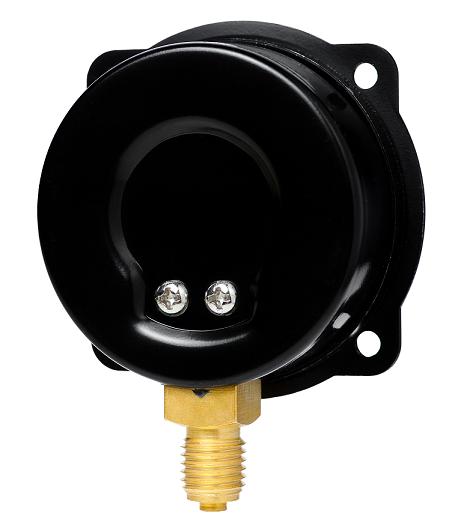

mp2-uf60mmfl-3

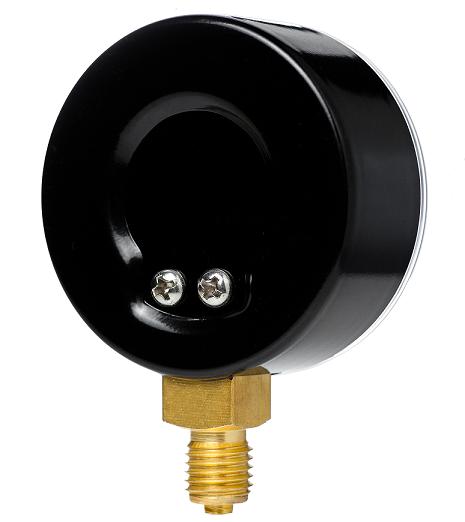

mp2-uf60mm-3
Производитель: ФизТех
Заказать
ОписаниеТехнические характеристикиГарантии производителя

Манометры общетехнические показывающие ВП2-Уф, МВП2-Уф, МП2-Уф предназначены для измерения избыточного и вакуумметрического давления неагрессивных, не кристаллизующихся по отношению к медным сплавам жидкостей, пара и газа, в том числе кислорода, ацетилена, хладонов.

Приборы могут комплектоваться защитными резиновыми кожухами, в зависимости от измеряемой среды кожухи могут иметь цветовую индикацию.

Комплектующие к МП2-Уф

Код Наименование изделия
0261 Циферблат МП2-Уф
0265 Стекло МП2-Уф
0263 Корпус черный МП2-Уф
0106 Корпус белый МП2-Уф
1346 Корпус красный МП2-Уф
1347 Корпус синий МП2-Уф
0269 Узел держателя в сборе с механизмом МП2-Уф

Аналоги по всем техническиим характеристикам

ВП2-У, МВП2-У, МП2-У, ВП2-У ОШ, МВП2-У ОШ, МП2-У ОШ, МТП-1М, МТП-3М

Номинальный диаметр корпуса 63 мм
Класс точности
  • 2.5
  • 1.5 на пределы выше 400 кПа
Степень пылевлагозащиты IP40
Резьба присоединительного штуцера М12х1.5; G1/4
Размер квадрата под ключ, мм 14 мм
Расположение штуцера радиальное, центрально-осевое
Устойчивость к климатическим воздействиям исполнение У2 по ГОСТ 15150-69
Диапазон температур измеряемой среды, оС* от -50 до +150 оС
Диапазон температуры окружающей среды, оС от -60 до +60 оС
Виброзащищенность группа L3 по ГОСТ Р 52931-2008
Рабочие диапазоны измерений
  • постоянная нагрузка - 3/4 шкалы
  • переменная нагрузка - 2/3 шкалы
  • кратковременная нагрузка - 110 % шкалы
Средний срок службы 10 лет
Масса, не более 0.15 кг
Материал корпуса сталь, окрашенная в черный цвет;
для приборов с РШ в исполнении:
  • О2 (кислород) - окрашен в синий цвет;
  • С2Н2 (ацетилен) - окрашен в белый цвет;
  • С3Н8 (газ-пропан) - окрашен в красный цвет;
Обечайка нет
Стекло органическое
Трубчатая пружина медный сплав
  • до 10 МПа - полувитковая
  • от 16 до 60 МПа - многовитковая
Штуцер, трибко-секторный механизм медный сплав
Циферблат алюминиевый сплав, окрашенный в белый цвет

* - рекомендуем подключать прибор к источнику давления посредством отвода-охладителя.

Пределы измеряемого давления

Пределы измерений в системных единицах (МПа, кПа) - базовое исполнение
(по заказу изготавливаются в любых единицах измерения)
ВП2-Уф (вакуумметр) -100 - 0 кПа
МВП2-Уф (мановакуумметр) -100 - 60; 150; 300; 500 кПа;
-0.1 - 0.9; 1.5; 2.44 МПа
МП2-Уф (манометр) 0 - 100; 160; 250; 400; 600 кПа
0 - 1.0; 1.6; 2.5; 4.0; 6.0; 10; 16; 25; 40; 60 МПа

Нормы упаковки

Модель Ш*г*в см(инд) Ш*г*в см(общ) Вес (кг) Шт/кор.
МП2-Уф 7.2*8.5*3.2 45*30*20 13 100
МП2-Уф ОШ 7.2*7*6 37*31*34 13 100

Гарантийный срок эксплуатации - 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.

Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
