Манометры технические МП2-УФ ИСП.1 D.40

mp2-ufrshisp13
mp2-ufrshisp1-2
mp2-ufosh40bezn
mp2-ufosh40-3
Производитель: ФизТех
Заказать
ОписаниеТехнические характеристикиГарантии производителя

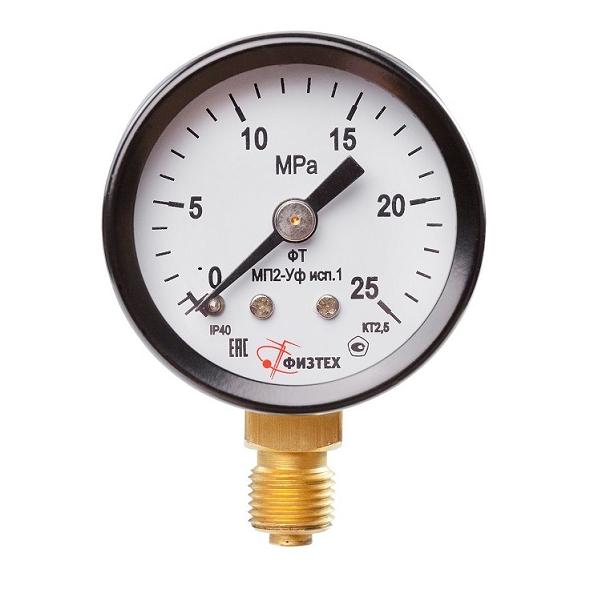

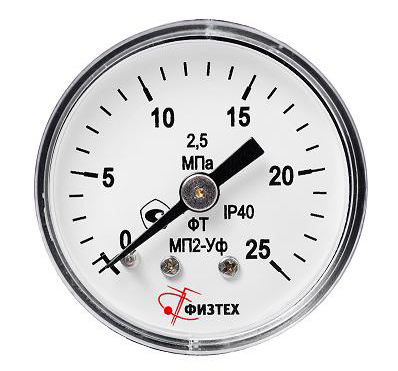

Манометры общетехнические показывающие МП2-Уф исп.1 d.40 (с центрально-осевым и радиальным расположением штуцера) предназначены для измерения избыточного давления неагрессивных, не кристаллизующихся по отношению к медным сплавам жидкостей, пара, газа, в том числе кислорода, ацетилена, пропан-бутана.

Комплектующие к МП2-УФ ИСП.1 D.40

Код Наименование изделия
10261 Циферблат МП2-Уф исп.1 d.40
10265 Стекло МП2-Уф исп.1 d.40
10263 Корпус МП2-Уф исп.1 d.40
10106 Узел стрелки МП2-Уф исп.1 d.40
10111 Узел держателя в сборе с механизмом МП2-Уф исп.1 d.40

Аналооги по всем техническим характеристикам

ДМ2018 ОШ, ДА2018 ОШ, М1/4

Номинальный диаметр корпуса 40 мм
Класс точности 2.5
Степень пылевлагозащиты IP40
Резьба присоединительного штуцера М10х1.0
Размер квадрата под ключ, мм 11 мм

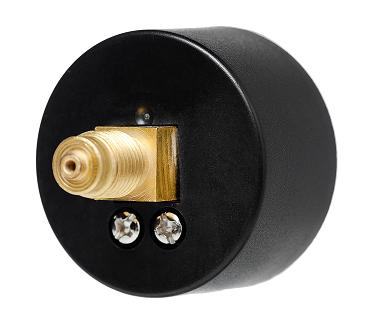

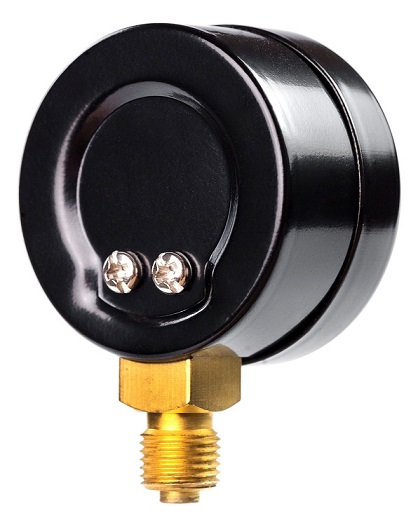

Расположение штуцера
  • центрально-осевое
  • радиальное
Устойчивость к климатическим воздействиям исполнение У2 по ГОСТ 15150-69
Диапазон температур измеряемой среды, оС* от -50 до +120 оС
Диапазон температуры окружающей среды, оС от -60 до +60 оС
Виброзащищенность группа L3 по ГОСТ Р 52931-2008
Рабочие диапазон измерений
  • постоянная нагрузка - 3/4 шкалы
  • переменная нагрузка - 2/3 шкалы
  • кратковременная нагрузка - 110% шкалы
Средний срок службы 10 лет
Масса, не более 0.05 кг
Материал корпуса
  • ОШ - пластик, окрашенный в черный цвет
  • РШ - сталь, окрашенная в черный цвет
Обечайка
  • ОШ - нет
  • РШ - сталь, окрашенная в черный цвет, натяжная
Стекло
  • ОШ - органическое
  • РШ - техническое
Трубчатая пружина медный сплав
  • до 10 МПа - полувитковая
  • от 16 до 60 МПа - многовитковая
Штуцер, трибко-секторный механизм медный сплав
Циферблат алюминиевый сплав, окрашенный в белый цвет

* - рекомендуем подключать прибор к источнику давления посредством отвода-охладителя.

Пределы измеряемого давления

Пределы измерений в системных единицах (МПа, кПа) - базовое исполнение
(по заказу изготавливаются в любых единицах измерения)
МП2-УФ исп.1 d.40 0 - 0.16; 0.25; 0.4; 0.6; 1.0; 1.6; 2.5; 4.0; 6.0; 10; 16; 25 МПа

Гарантийный срок эксплуатации - 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.

Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
