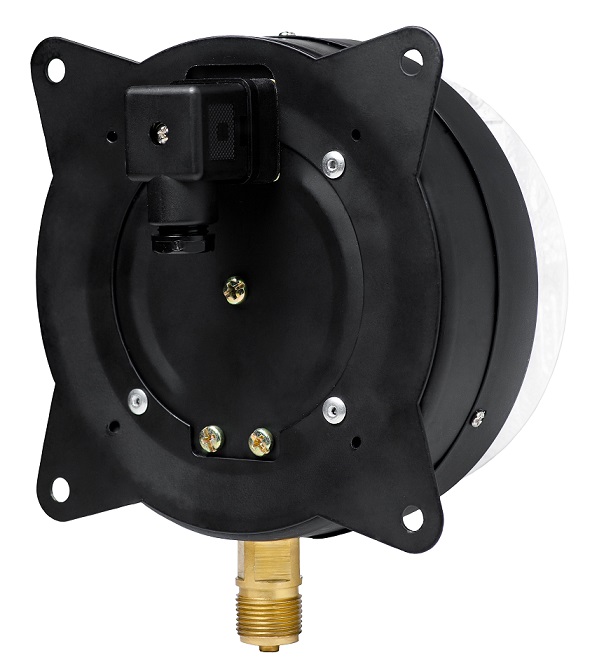

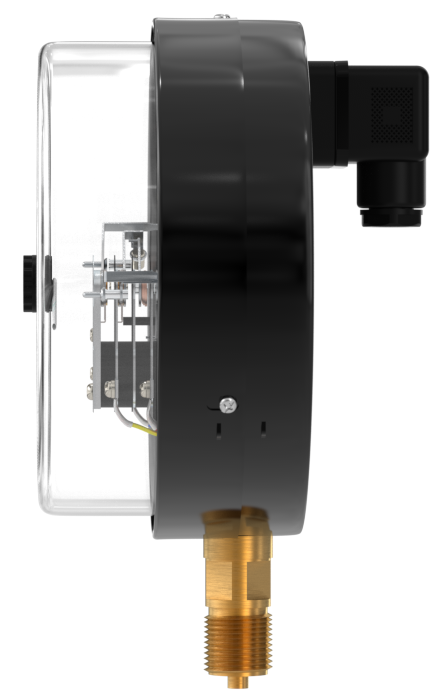

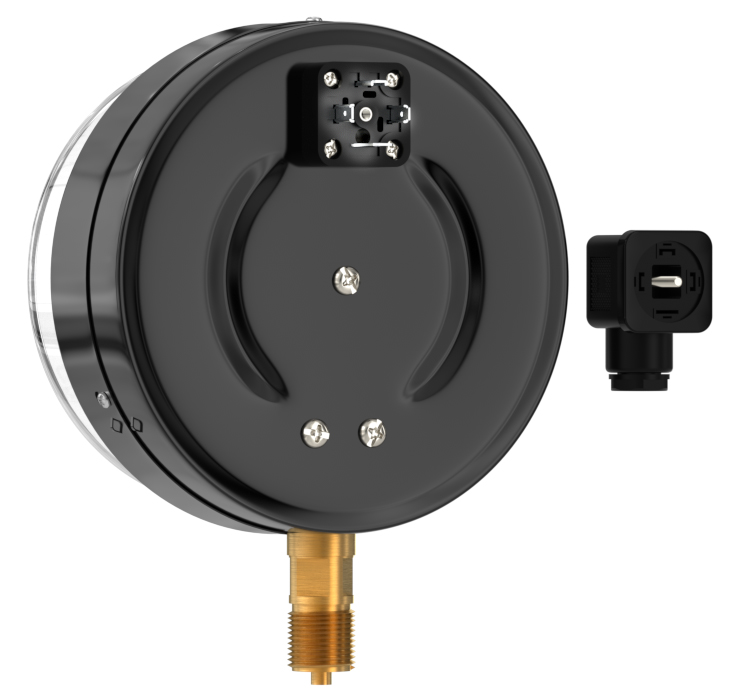

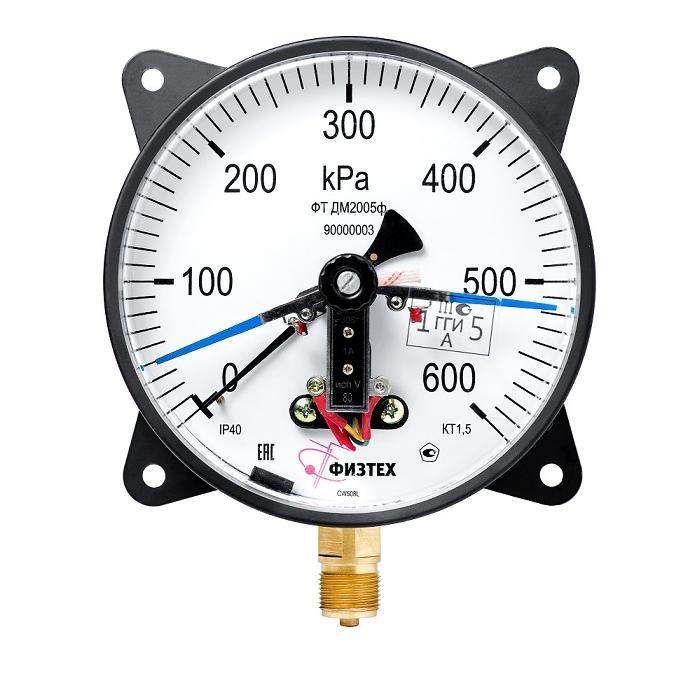

Манометры электроконтактные показывающие сигнализирующие ДВ2005ф, ДА2005ф, ДМ2005ф предназначены для измерения избыточного и вакуумметрического давления неагрессивных, не кристаллизующихся по отношению к медным сплавам сред и управления внешними электрическими цепями от сигнализирующего устройства прямого действия.
Код | Наименование изделия |
0201 | Контактная группа ДМ2005ф |
0301 | Клеммная коробка ДМ2005ф |
0402 | Циферблат ДМ2005ф |
0704 | Корпус ДМ2005ф |
0801 | Стрелка ДМ2005ф |
0090 | Стекло ДМ2005ф |
11099 | Узел держателя в сборе с механизмом ДМ2005ф |
ДМ2005Сг, ДА2005Сг, ДВ2005Сг, ЭКМ-1У, ЭКМ-2У
Исполнение IIIДва размыкающих контакта
Первая уставка(min, левая) - синяя Вторая уставка (max, правая) – красная Состояние контактов при положении стрелки:
- до первой (min) уставки оба контакта замкнуты; - между уставками первый контакт разомкнут, второй замкнут; - после второй (max) уставки оба контакта
разомкнуты. |
Исполнение V (по умолчанию)Первый размыкающий, второй замыкающийПервая уставка(min, левая) - синяя Вторая уставка (max, правая) – синяя Состояние контактов при положении стрелки: - до первой (min) уставки первый контакт замкнут, второй разомкнут; - междууставками оба контакта разомкнуты; - после второй (max) уставки первый контакт разомкнут, второй замкнут. |
Исполнение IVДва замыкающих контактаПервая уставка(min, левая) - красная Вторая уставка (max, правая) – синяя Состояние контактов при положении стрелки: - до первой (min) уставки оба контакта разомкнуты; - между уставками первый контакт замкнут, второй разомкнут; - после второй (max) уставки оба контакта замкнуты. |
Исполнение VIПервый замыкающий, второй размыкающийПервая уставка(min, левая) - красная Вторая уставка (max, правая) – красная Состояние контактов при положении стрелки: - до первой (min) уставки первый контакт разомкнут, второй замкнут; - между уставками оба контакта замкнуты; - после второй (max) уставки первый контакт замкнут, второй разомкнут. |
Номинальный диаметр корпуса | 160 мм |
Класс точности |
|
Степень пылевлагозащиты | IP40 |
Резьба присоединительного штуцера | М20х1.5 |
Размер квадрата под ключ, мм | 17 мм |
Расположение штуцера | радиальное |
Устойчивость к климатическим воздействиям | исполнение У2 по ГОСТ 15150-69 |
Диапазон температур измеряемой среды, оС* | от -50 до +150 оС |
Диапазон температуры окружающей среды, оС | от -60 до +60 оС |
Виброзащищенность | группа L3 по ГОСТ Р 52931-2008 |
Рабочие диапазоны измерений |
|
Средний срок службы | 10 лет |
Масса, не более | 0.8 кг |
Тип контактов | с магнитным поджатием |
Максимальное напряжение коммутируемого тока |
|
Сила тока, не более | 1.0 А |
Максимальная разрывная мощность контактов |
|
Пределы допускаемой погрешности срабатывания электроконтактной схемы, % от диапазона показаний |
+/- 4% |
Материал корпуса | сталь, окрашенная в черный цвет |
Обечайка | сталь, окрашенная в черный цвет, крепление винтами |
Стекло | органическое |
Трубчатая пружина | медный сплав
|
Штуцер, трибко-секторный механизм | медный сплав |
Циферблат | алюминиевый сплав, окрашенный в белый цвет |
* - рекомендуем подключать прибор к источнику давления посредством отвода-охладителя.
Пределы измерений в системных единицах (МПа, кПа) - базовое исполнение (по заказу изготавливаются в любых единицах измерения) |
|
ДВ2005ф (вакуумметр) | -100 - 0 кПа |
ДА2005ф (мановакуумметр) | -100 - 60; 150; 300; 500 кПа; -0.1 - 0.9; 1.5; 2.4 МПа |
ДМ2005ф (манометр) | 0 - 100; 160; 250; 400; 600 кПа; 0 - 1.0; 1.6; 2.5; 4.0; 6.0; 10; 16; 25; 40; 60 МПа |
Модель | Ш*г*в см(инд) | Ш*г*в см(общ) | Вес (кг) | Шт/кор. |
ДМ2005ф | 17.5*18.5*16.5 | 60*48*32 | 11 | 12 |
Гарантийный срок эксплуатации - 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.
Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
