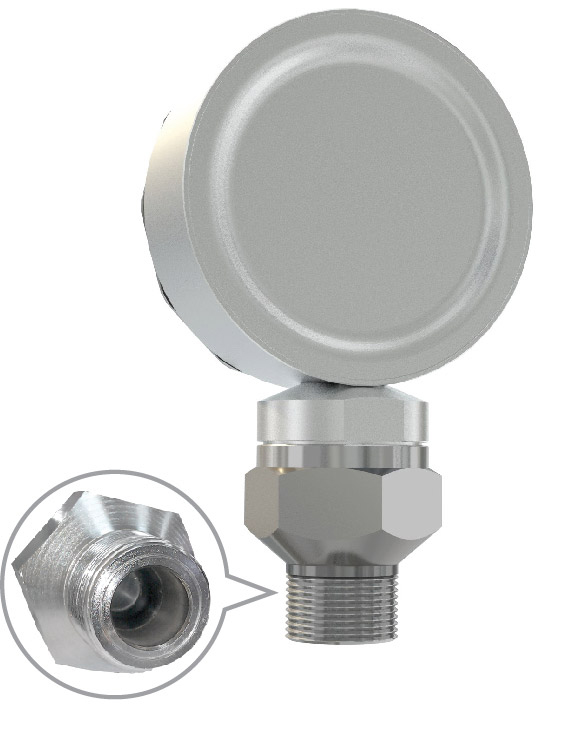

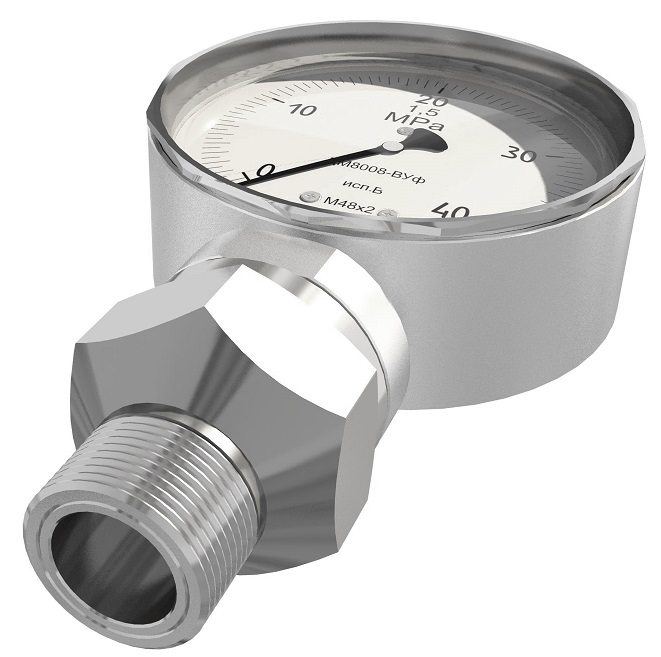

Манометр ДМ8008-ВУФ КС ИСП Б (буровой)

Модель ДМ8008-ВУФ КС  представляет собой высоконадежный показывающий прибор с радиальным штуцером (снизу) и номинальным диаметром корпуса 160 мм. Это исполнение (буровое) отличается повышенной механической прочностью и адаптацией к тяжелым условиям эксплуатации. Прибор устойчив к вибрации (группа V4) и климатическим воздействиям (исполнение УХЛ1). Наличие демпфирующей жидкости ПМС-300 в корпусе эффективно гасит пульсацию давления, защищая механизм от резких скачков и гидроударов.

Назначение ДМ8008-ВУФ КС

Специализированный буровой манометр ДМ8008-ВУФ КС ИСП Б предназначен для точного измерения избыточного давления в особо сложных условиях нефтегазовой отрасли. Прибор разработан для работы в контакте с агрессивными средами, включая жидкий и газообразный аммиак, сероводородосодержащие смеси, а также газоводонефтяную эмульсию. Благодаря специальному исполнению корпуса и материалов, манометр сохраняет работоспособность при температуре рабочей среды до +150 °С, что делает его незаменимым на буровых установках и объектах нефтехимии.

Особенности конструкции

• Виброустойчивость: Корпус из алюминиевого сплава и обечайка из нержавеющей стали обеспечивают надежную работу в условиях постоянной вибрации (группа V4)..
• Защита от агрессивной среды: Штуцер и чувствительный элемент (трубка Бурдона) выполнены из нержавеющей стали и медных сплавов, устойчивых к воздействию сероводорода и аммиака..
• Высокая степень защиты: Степень пылевлагозащиты IP65 и органическое литое стекло предохраняют внутренний механизм от попадания бурового раствора, влаги и пыли..
• Жидкостное заполнение: Манометр заполнен силиконовой жидкостью (ПМС-300), которая обеспечивает плавную работу стрелки и защиту от пульсаций.

Преимущества

• Универсальность монтажа: Благодаря возможности заказа различных типов резьбы присоединительного штуцера, прибор легко интегрируется в существующие системы.
• Долговечность: Сочетание нержавеющей стали (штуцер, обечайка) и алюминиевого сплава (корпус, циферблат) гарантирует коррозионную стойкость и механическую прочность.
• Точность показаний: Класс точности 1.5 и наличие демпфера (жидкостного наполнения) позволяют получать достоверные данные даже при работе в импульсных режимах давления.
• Расширенный температурный диапазон: Работоспособность при температуре окружающей среды от -70 до +60 °С и измеряемой среды до +150 °С.

Принцип работы

Принцип действия манометра ДМ8008-ВУФ КС основан на использовании трубчатой пружины (чувствительного элемента рессорного типа). Под давлением среды пружина деформируется. Её перемещение передается через трибко-секторный механизм (из медного сплава) на стрелку, которая указывает значение давления на циферблате. Заполнение корпуса жидкостью ВУФ (вязкая успокоительная жидкость) демпфирует колебания пружины, вызванные пульсацией среды или вибрацией оборудования, защищая механизм от износа и преждевременных поломок.

Пределы измеряемого давления

Гарантийный срок эксплуатации - 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.

Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
