Манометры пылевлагозащищенные ДВ2010Ф, ДА2010Ф, ДМ2010Ф IP53

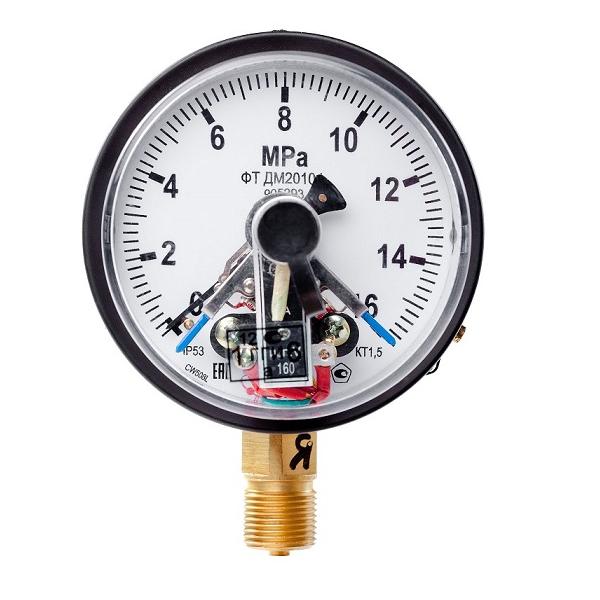

dm2010fip536

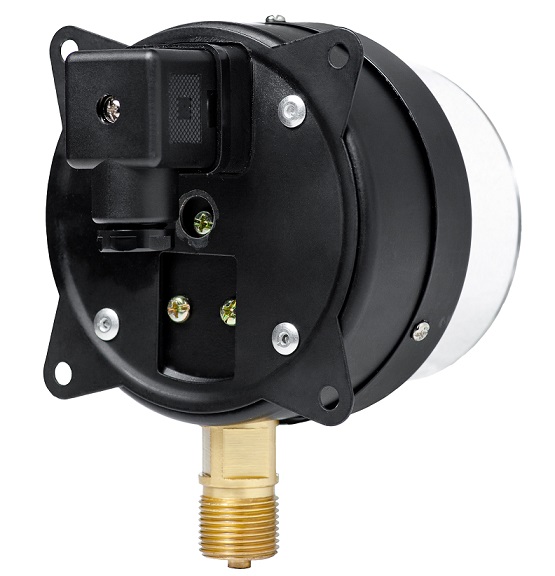

dm2010f-33

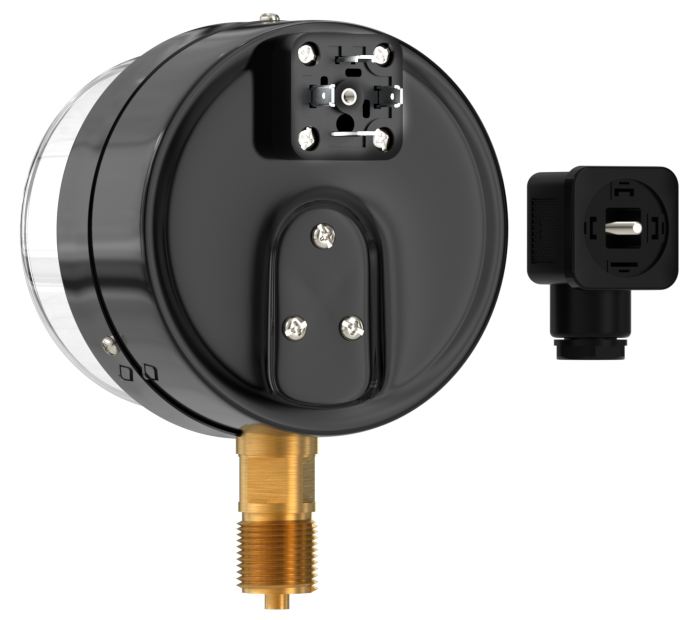

dm2010r-38
Производитель: ФизТех
Заказать

Описание

Технические характеристики

Гарантии производителя

Манометры электроконтактные пылевлагозащищенные показывающие сигнализирующие ДВ2010ф, ДА2010ф, ДМ2010ф IP53 предназначены для измерения избыточного и вакуумметрического давления неагрессивных, не кристаллизующихся по отношению к медным сплавам сред и управления внешними электрическими цепями от сигнализирующего устройства прямого действия.

Комплектующие к ДМ2010ф IP53

Код Наименование изделия
0202 Контактная группа ДМ2010ф IP53
0301 Клеммная коробка ДМ2010ф IP53
0401 Циферблат ДМ2010ф IP53
0501(1) Стекло ДМ2010ф IP53
0703 Корпус ДМ2010ф IP53
0802 Стрелка ДМ2010ф IP53
12009 Узел держателя в сборе с механизмом ДМ2010ф IP53

Исполнение электроконтактных групп

В манометрах ДМ2010ф, ДМ2005ф контактная группа (сигнализирующее устройство) имеет четыре варианта исполнения по ГОСТ 2405-88. В стандартном исполнении используется магнитное поджатие.


Исполнение III

Два размыкающих контакта
Первая уставка(min, левая) - синяя
Вторая уставка (max, правая) – красная
Состояние контактов при положении стрелки:
- до первой (min) уставки оба контакта замкнуты;
- между уставками первый контакт разомкнут, второй замкнут;
- после второй (max) уставки оба контакта разомкнуты.

Исполнение V (по умолчанию)

Первый размыкающий, второй замыкающий
Первая уставка(min, левая) - синяя
Вторая уставка (max, правая) – синяя
Состояние контактов при положении стрелки:
- до первой (min) уставки первый контакт замкнут, второй разомкнут;
- междууставками оба контакта разомкнуты;
- после второй (max) уставки первый контакт разомкнут, второй замкнут.

Исполнение IV

Два замыкающих контакта
Первая уставка(min, левая) - красная
Вторая уставка (max, правая) – синяя
Состояние контактов при положении стрелки:
- до первой (min) уставки оба контакта разомкнуты;
- между уставками первый контакт замкнут, второй разомкнут;
- после второй (max) уставки оба контакта замкнуты.

Исполнение VI

Первый замыкающий, второй размыкающий
Первая уставка(min, левая) - красная
Вторая уставка (max, правая) – красная
Состояние контактов при положении стрелки:
- до первой (min) уставки первый контакт разомкнут, второй замкнут;
- между уставками оба контакта замкнуты;
- после второй (max) уставки первый контакт замкнут, второй разомкнут.
Номинальный диаметр корпуса 100 мм
Класс точности
  • 1.5
  • 1.0 на пределы выше 400 кПа
Степень пылевлагозащиты IP53
Резьба присоединительного штуцера М20х1.5
Размер квадрата под ключ, мм 17 мм
Расположение штуцера радиальное
Устойчивость к климатическим воздействиям исполнение У2 по ГОСТ 15150-69
Диапазон температур измеряемой среды, оС* от -50 до +150 оС
Диапазон температуры окружающей среды, оС от -60 до +60 оС
Виброзащищенность группа L3 по ГОСТ Р 52931-2008
Рабочие диапазоны измерений
  • постоянная нагрузка - 3/4 шкалы
  • переменная нагрузка - 2/3 шкалы
  • кратковременная нагрузка - 110% шкалы
Средний срок службы 10 лет
Масса, не более 0.5 кг
Тип контактов с магнитным поджатием
Максимальное напряжение коммутируемого тока
  • 220 В постоянного тока
  • 380 В переменного тока
Сила тока, не более 1.0 А
Максимальная разрывная мощность контактов
  • 30 Вт постоянного тока
  • 50 ВА переменного тока
Пределы допускаемой погрешности срабатывания
электроконтактной схемы, % от диапазона показаний		 +/- 4%
Материал корпуса сталь, окрашенная в черны цвет
Обечайка сталь, окрашенная в черны цвет,
крепление винтами
Стекло органическое
Трубчатая пружина медный сплав
  • до 10 МПа - полувитковая
  • от 16 до 60 МПа - многовитковая
Штуцер, трибко-секторный механизм медный сплав
Циферблат алюминиевый сплав, окрашенный в белый цвет

* - рекомендуем подключать прибор к источнику давления посредством отвода-охладителя.

Пределы измеряемого давления

Пределы измерений в системных единицах (МПа, кПа) - базовое исполнение
(по заказу изготавливаются в любых единицах измерения)
ДВ2010ф IP53 (вакуумметр) -100 - 0 кПа
ДА2010ф IP53 (мановакуумметр) -100 - 60; 150; 300; 500 кПа;
-0 - 0.9; 1.5; 2.4 МПа
ДМ2010ф IP53 (манометр) 0 - 100; 160; 250; 400; 600 кПа;
0 - 1.0; 1.6; 2.5; 4.0; 6.0; 10; 16; 25; 40; 60 МПа

Гарантийный срок эксплуатации - 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.

Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
