Манометры пылевлагозащищенные ДВ2005Ф, ДА2005Ф, ДМ2005Ф IP53

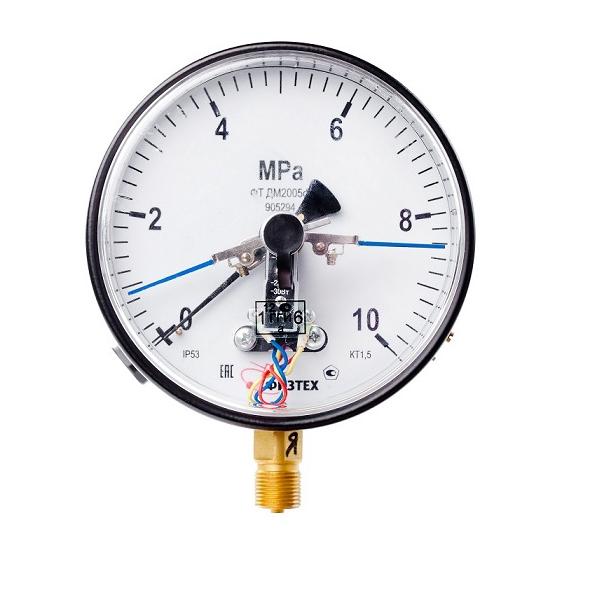

dm2005fip534

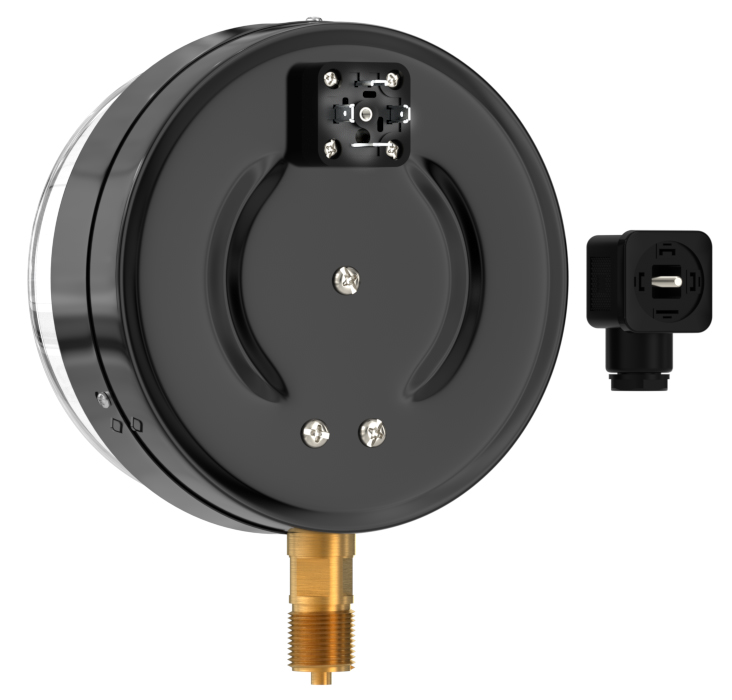

dm2005r-37

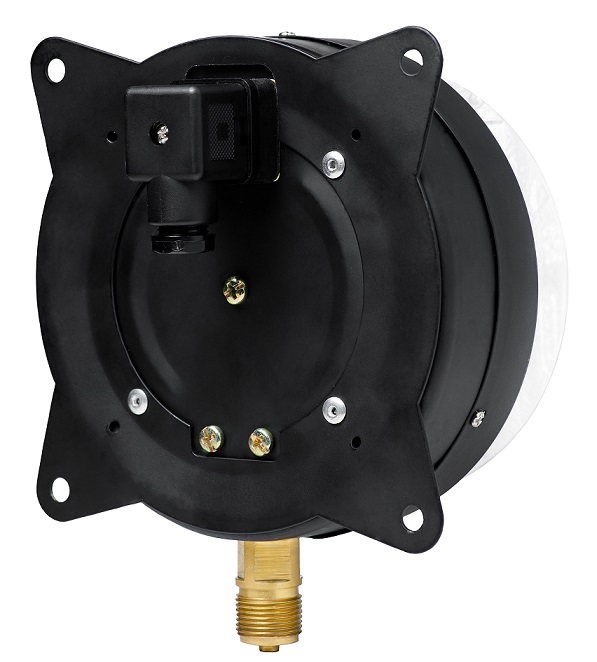

dm2005fl-33
Производитель: ФизТех
Заказать
ОписаниеТехнические характеристикиГарантии призводителя

Манометры электроконтактныепылевлагозащищенные показывающие сигнализирующие ДВ2005ф, ДА2005ф, ДМ2005ф IP53 предназначены для измерения избыточного и вакуумметрического давления неагрессивных, не кристаллизующихся по отношению к медным сплавам сред и управления внешними электрическими цепями от сигнализирующего устройства прямого действия.

Комплектующие к ДМ2005ф IP53

Код Наименование изделия
0201 Контактная группа ДМ2005ф IP53
0301 Клеммная коробка ДМ2005ф IP53
0402 Циферблат ДМ2005ф IP53
0704 Корпус ДМ2005ф IP53
0801 Стрелка ДМ2005ф IP53
0090 Стекло ДМ2005ф IP53
11099 Узел держателя в сборе с механизмом ДМ2005ф IP53
Номинальный диаметр корпуса 160 мм
Класс точности
  • 1.5
  • 1.0 на пределы вывше 400 кПа
Степень пылевлагозащиты IP53
Резьба присоединительного штуцера М20х1.5
Размер квадрата под ключ, мм 17 мм
Расположение штуцера радиальное
Устойчивость к климатическим воздействиям исполнение У2 по ГОСТ 15150-69
Диапазон температуры измеряемой среды, оС* от -50 до +150 оС
Диапазон температуры окружающей среды, оС от -60 до +60 оС
Виброзащищенность группа L3 по ГОСТ Р 52931-2008
Рабочие диапазоны измерений
  • постоянная нагрузка - 3/4 шкалы
  • переменная нагрузка - 2/3 шкалы
  • кратковременная нагрузка - 110% шкалы
Средний срок службы 10 лет
Масса, не более 0.8 кг
Тип контактов с магнитным поджатием
Максимальное напряжение коммутируемого тока
  • 220 В постоянного тока
  • 380 В переменного тока
Сила тока, не более 1.0 А
Максимальная разрывная мощность контактов
  • 30 Вт постоянного тока
  • 50 ВА переменного тока
Пределы допускаемой погрешности срабатывания
электроконтактной схемы, % от диапазона показаний		 +/- 4%
Материал корпуса сталь, окрашенная в черный цвет
Обечайка сталь, окрашенная в черный цвет,
крепление винтами
Стекло органическое
Трубчатая пружина медный сплав
  • до 10 МПа - полувитковая
  • от 16 до 60 МПа - многовитковая
Штуцер, трибко-секторный механизм медный сплав
Циферблат алюминиевый сплав, окрашенный в белый цвет

* - рекомендуем подключать прибор к источнику давления посредством отвода-охладителя.

Пределы измеряемого давления

Пределы измерений в системных единицах (МПа, кПа) - базовое исполнение
(по заказу изготавливаются в любых единицах измерения)
ДВ2005ф IP53 (вакуумметр) -100 - 0 кПа
ДА2005ф IP53 (мановакуумметр) -100 - 60; 150; 300; 500 кПа;
-0.1 - 0.9; 1.5; 2.4 МПа
ДМ2005ф IP53 (манометр) 0 - 100; 160; 250; 400; 600 кПа;
0 - 1.0; 1.6; 2.5; 4.0; 6.0; 10; 16; 25; 40; 60 МПа

Гарантийный срок эксплуатации - 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.

Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
