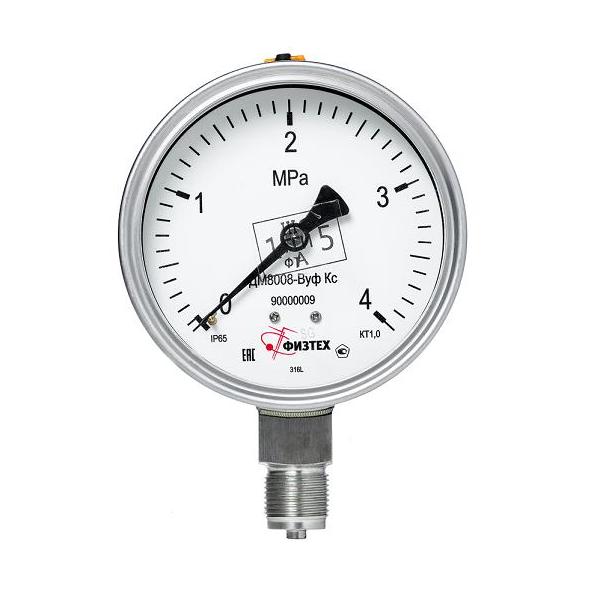

Манометры виброустойчивые коррозионностойкие ДВ8008-ВУФ КС, ДА8008-ВУФ КС, ДМ8008-ВУФ КС SG IP65

Производитель: ФизТех

Описание

Технические характеристики

Технические характеристики

Манометры коррозионностойкие виброустойчивые показывающие ДВ8008-Вуф Кс SG IP65, ДА8008-Вуф Кс SG IP65, ДМ8008-Вуф Кс SG IP65 предназначены для измерения избыточного, вакууметрического давления агрессивных сред, в т.ч. жидкого, газообразного и водного раствора аммиака, сероводородосодержащих сред, газоводонефтяной эмульсии с температурой до +150 °С, содержанием Н2S и СO2  до 25 % по объему каждого, нефти и нефтепродуктов с содержанием парафина до 10 % весовых. Максимальная виброустойчивость приборов обеспечивается за счет заполнения полости корпуса демпфирующей жидкостью (глицерин, полиметилсилоксан ПМС-300).

Комплектующие к ДМ8008-ВУФ КС SG IP65

Код Наименование изделия
0408 Циферблат ДМ8008-Вуф Кс IP65
0507 Стекло ДМ8008-Вуф Кс IP65
0710 Корпус ДМ8008-Вуф Кс IP65
0807 Стрелка ДМ8008-Вуф Кс IP65
12096 Узел держателя в сборе с механизмом ДМ8008-Вуф Кс IP65

Аналоги по всем техническим характеристикам

М-3ВУКс, МВ-3ВУКс, В-3ВУКс

Номинальный диаметр корпуса 100 мм
Класс точности 1.0
Степень пылевлагозащиты IP65
Резьба присоединительного штуцера М20х1.5; G1/2; 1/2 NPT
Размер квадрата под ключ, мм 22 мм
Расположение штуцера
  • радиальное
  • эксцентрично-осевое
Устойчивость к климатическим воздействиям
  • исполнение У2 по ГОСТ 15150-69 (при заполнении глицерином)
  • исполнение УХЛ1 по ГОСТ 15150-69 (при заполнении ПМС-300)
Диапазон температур измеряемой среды, оС*
  • от -50 до +120 оС (при заполнении глицерином)
  • от -50 до +150 оС (при заполнении ПМС-300)
Диапазон температуры окружающей среды, оС
  • от -40 до +60 оС (при заполнении глицерином)
  • от -60 до +50 оС (при заполнении ПМС-300)
Демпфирующая жидкость
  • глицерин (норма заполнения 0.21 кг)
  • ПМС300 (норма заполнения 0.21 кг)
Виброзащищенность группа V4 по ГОСТ Р 52931-2008
Рабочие диапазоны измерений
  • постоянная нагрузка - 3/4 шкалы
  • переменная нагрузка - 2/3 шкалы
  • кратковременная нагрузка - 110% шкалы
Средний срок службы 10 лет
Масса, не более 0.9 кг
Материал корпуса нержавеющая сталь
Обечайка байонетная, нержавеющая сталь
Стекло технически безопасное
Трубчатая пружина нержавеющая сталь
  • до 10 МПа - полувитковая
  • от 16 до 60 МПа - многовитковая
Штуцер, трибко-секторный механизм нержавеющая сталь
Циферблат алюминиевый сплав, окрашенный в белый цвет

* - рекомендуем подключать прибор к источнику давления посредством отвода-охладителя.

Пределы измеряемого давления

Пределы измерений в системных единицах (МПа, кПа) - базовое исполнение
(по заказу изготавливаются в любых единицах измерения)
ДВ8008-ВУф КС SG IP65 (вакуумметр) -100 - 0 кПа
ДА8008-ВУф КС SG IP65 (мановакуумметр) -100 - 60; 150; 300; 500 кПа;
-0.1 - 0.9; 1.5; 2.4 МПа
ДМ8008-ВУф КС SG IP65 (манометр) 0 - 100; 160; 250; 400; 600 кПа;
0 - 1.0; 1.6; 2.5; 4.0; 6.0;  10; 16; 25; 40; 60 МПа

Гарантийный срок эксплуатации - 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.

Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
