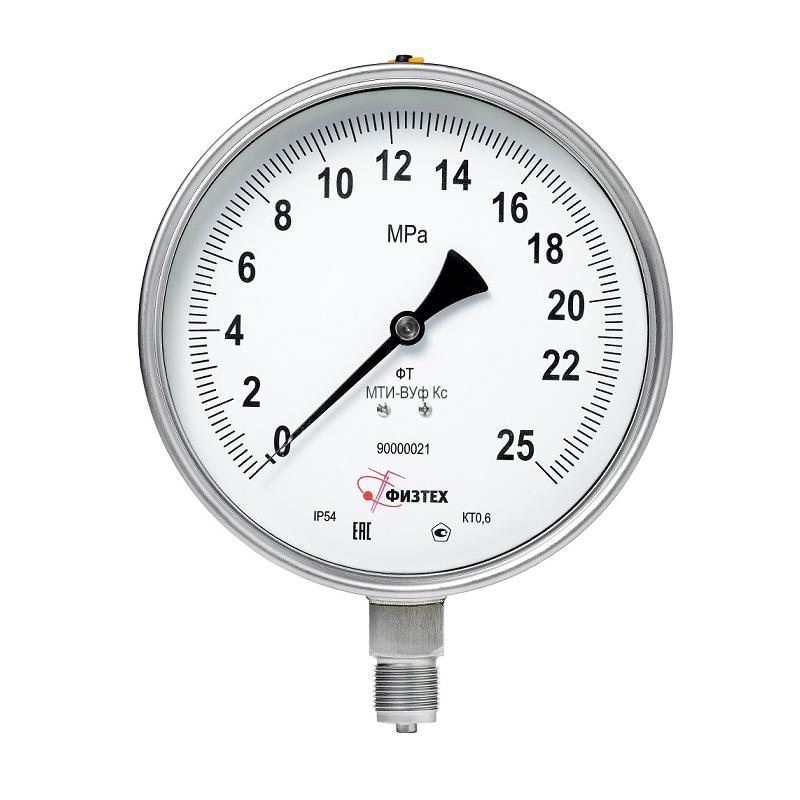

Манометры коррозионностойкие точных измерений показывающие ВТИф Кс SG, МВТИф Кс SG, МТИф Кс SG предназначены для измерения избыточного, вакууметрического давления агрессивных сред, в т.ч. жидкого, газообразного и водного раствора аммиака, сероводородосодержащих сред, газоводонефтяной эмульсии с температурой до +150 °С, содержанием Н2S и СO2 до 25 % по объему каждого, нефти и нефтепродуктов с содержанием парафина до 10 % весовых.
Код | Наименование изделия |
1409 | Циферблат МТИф Кс SG |
0509 | Стекло МТИф Кс SG |
0712 | Корпус МТИф Кс SG |
0808 | Стрелка МТИф Кс SG |
2301 | Узел держателя в сборе с механизмом МТИф Кс SG |
МТИ1511, МТИ1512
Номинальный диаметр корпуса | 160 мм |
Класс точности |
|
Степень пылевлагозащиты |
|
Резьба присоединительного штуцера | М20х1.5 |
Размер квадрата под ключ, мм | 22 мм |
Расположение штуцера | радиальное |
Шкала прибора |
|
Корректо "0" | нет |
Устойчивость к климатическим воздействиям |
|
Диапазон температур измеряемой среды, оС* | от -50 до +150 оС |
Диапазон температуры окружающей среды, оС |
|
Виброзащищенность | группа N2 по ГОСТ Р 52931-2008 |
Рабочие диапазоны измерений |
|
Средний срок службы | 10 лет |
Масса, не более | 1.8 кг |

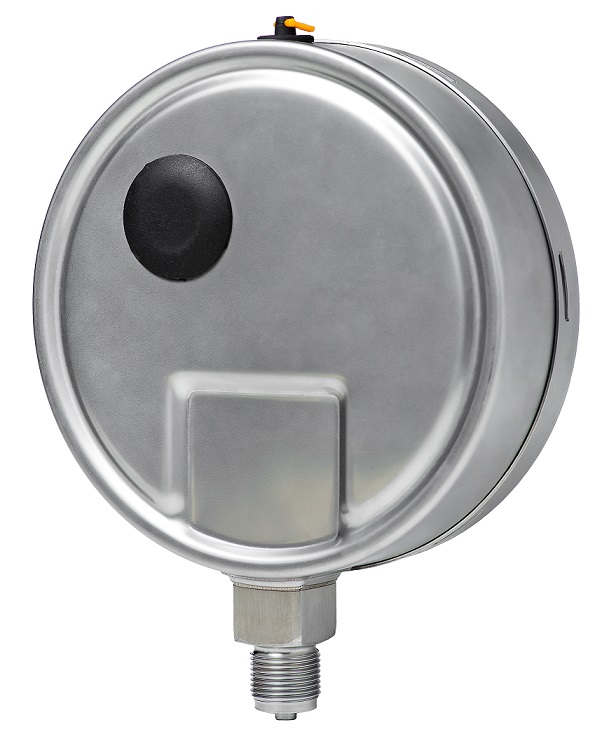

Материал корпуса | нержавеющая сталь |
Обечайка | байонетная, нержавеющая сталь |
Стекло | техническое безопасное |
Трубчатая пружина | нержавеющая сталь
|
Штуцер, трибко-секторный механизм | нержавеющая сталь |
Циферблат | алюминиевый сплав, окрашенный в белый цвет |
* - рекомендуем подключать прибор к источнику давления посредством отвода-охладителя.
Пределы измерений в системных единицах (МПа, кПа) - базовое исполнение (по заказу изготавливаются в любых единицах измерения) |
|
ВТИф Кс SG (вакуумметр) | -100 - 0 кПа |
МВТИф Кс SG (мановакуумметр) | -100 - 60; 150; 300; 500 кПа; -0.1 - 0.9; 1.5; 2.4 МПа |
МТИф Кс SG (манометр) | 0 - 100; 160; 250; 400; 600 кПа; 0 - 0.1; 1.6; 2.5; 4.0; 6.0; 10; 25; 40; 60 МПа |
Гарантийный срок эксплуатации - 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.
Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
