Манометры коррозионностойкие электроконтактные ДВ2005Ф КС, ДА2005Ф КС, ДМ2005Ф КС SG IP54

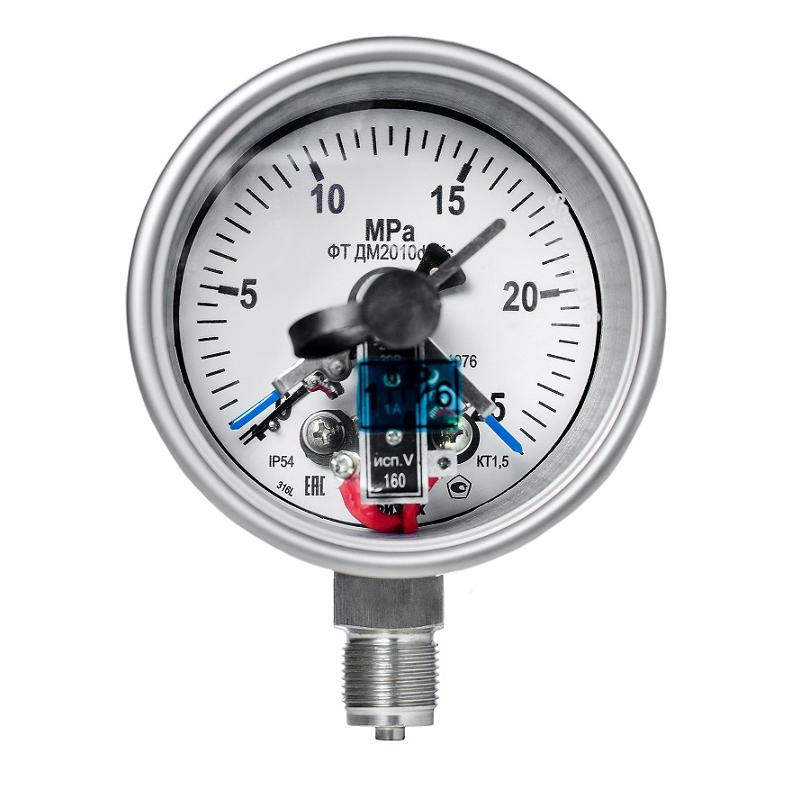

dm2010fks-26

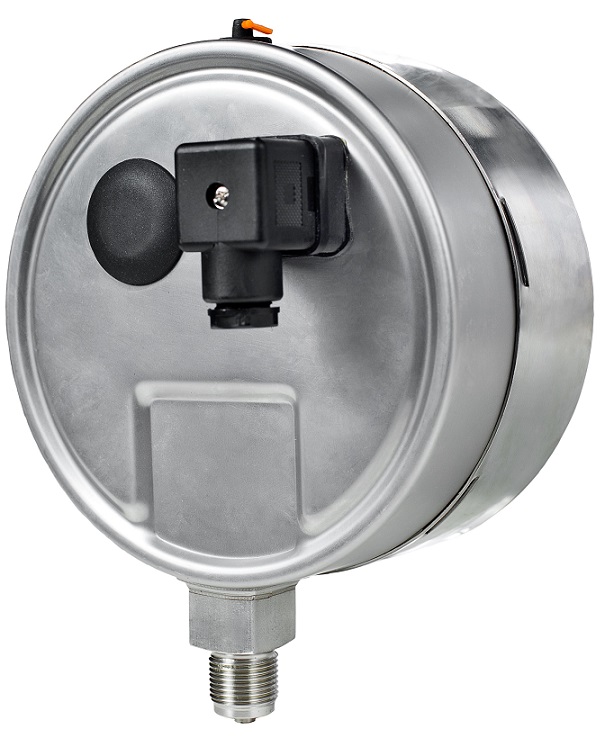

dm2005fks-2
Производитель: ФизТех
Заказать
ОписаниеТехнические характеристикиГарантии производителя

Манометры электроконтактные коррозионностойкие показывающие сигнализирующие ДВ2005ф Кс SG IP54, ДА2005ф Кс SG IP54, ДМ2005ф Кс SG IP54 предназначены для измерения избыточного и вакуумметрического давления углеводородного газа и водогазонефтяной эмульсии с содержани­ем сероводорода (H2S) и углекислого газа (CO2) до 25% объемных каждо­го, неорганических солей и парафина до 10% весовых и управления внешними электрическими цепями от сигнализирующего устройства прямого действия.

Комплектующие к ДМ2005Ф КС SG IP54

Код Наименование изделия
0202 Контактная группа ДМ2005ф Кс SG IP54
0301 Клеммная коробка ДМ2005ф Кс SG IP54
0401 Циферблат ДМ2005ф Кс SG IP54
0703 Корпус ДМ2005ф Кс SG IP54
0802 Стрелка ДМ2005ф Кс SG IP54
31102 Узел держателя в сборе с механизмом ДМ2005ф Кс SG IP54

Исполнение электроконтактных групп

В манометрах ДМ2010ф, ДМ2005ф контактная группа (сигнализирующее устройство) имеет четыре варианта исполнения по ГОСТ 2405-88.
В стандартном исполнении используется магнитное поджатие.

Исполнение III

Два размыкающих контакта
Первая уставка(min, левая) - синяя
Вторая уставка (max, правая) – красная
Состояние контактов при положении стрелки:
- до первой (min) уставки оба контакта замкнуты;
- между уставками первый контакт разомкнут,
  второй замкнут;
- после второй (max) уставки оба контакта разомкнуты.

Исполнение V (по умолчанию)

Первый размыкающий, второй замыкающий
Первая уставка(min, левая) - синяя
Вторая уставка (max, правая) – синяя
Состояние контактов при положении стрелки:
- до первой (min) уставки первый контакт замкнут,
  второй разомкнут;
- междууставками оба контакта разомкнуты;
- после второй (max) уставки первый контакт разомкнут,
  второй замкнут.

Исполнение IV

Два замыкающих контакта
Первая уставка(min, левая) - красная
Вторая уставка (max, правая) – синяя
Состояние контактов при положении стрелки:
- до первой (min) уставки оба контакта разомкнуты;
- между уставками первый контакт замкнут,
  второй разомкнут;
- после второй (max) уставки оба контакта замкнуты.

Исполнение VI

Первый замыкающий, второй размыкающий
Первая уставка(min, левая) - красная
Вторая уставка (max, правая) – красная
Состояние контактов при положении стрелки:
- до первой (min) уставки первый контакт разомкнут,
  второй замкнут;
- между уставками оба контакта замкнуты;
- после второй (max) уставки первый контакт замкнут,
  второй разомкнут.
Номинальный диаметр корпуса 160 мм
Класс точности
  • 1.5
  • 1.0 на пределы выше 400 кПа
Степень пылевлагозащиты IP54
Резьба присоединительного штуцера М20х1.5
Размер квадрата под ключ, мм 22 мм
Располодение штуцера радиальное
Устойчивость к климатическим воздействиям исполнение У2 по ГОСТ 15150-69
Диапазон температур измеряемой среды, оС* от -50 до +150 оС
Диапазон температуры окружающей среды, оС от -60 до +60 оС
Виброзащищенность группа N2 по ГОСТ Р 52931-2008
Рабочие диапазоны измерений
  • постоянная нагрузка -3/4 шкалы
  • переменная нагрузка - 2/3 шкалы
  • кратковременная нагрузка - 110% шкалы
Средний срок службы 10 лет
Масса, не более 1.1 кг
Тип контактов с магнитным поджатием
Максимальное напряжение коммутируемого тока
  • 220 В постоянного тока
  • 380 В переменного тока
Сила тока, не более 1.0 А
Максимальная разрывная мощность контактов
  • 30 Вт постоянного тока
  • 50 ВА переменного тока
Пределы допускаемой погрешности срабатывания
электроконтактной схемы, % от диапазона показаний		 +/- 4%
Материал корпуса нержавеющая сталь
Обечайка байоннетная, нержавеющая сталь
Стекло техническое безопасное
Трубчатая пружина нержавеющая сталь
  • до 10 МПа - полувитковая
  • от 16 до 60 МПа - многовитковая
Штуцер, трибко-секторный механизм нержавеющая сталь
Циферблат алюминиевый сплав, окрашенный в белый цвет

* - рекомендуем подключать прибор к источнику давления посредством отвода-охладителя.

Пределы измеряемого давления

Пределы измерений в системных единицах (МПа, кПа) - базовое исполнение
(по заказу изготавливаются в любых единицах измерения)
ДВ2005ф Кс SG IP54 (вакуумметр) -100 - 0 кПа
ДА2005ф Кс SG IP54 (мновакууммтер) -100 - 60; 150; 300; 500 кПа;
-0.1 - 0.9; 1.5; 2.4 МПа
ДМ2005ф Кс SG IP54 (манометр) 0 - 100; 160; 250; 400; 600 кПа;
0 - 1.0; 1.6; 2.5; 4.0; 6.0; 10; 16; 25; 40; 60 МПа

Гарантийный срок эксплуатации - 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.

Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
