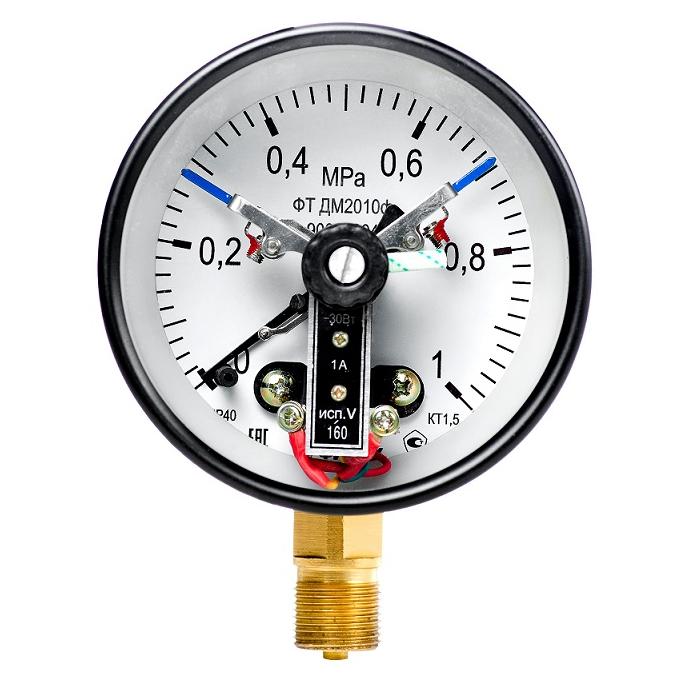

Манометры электроконтактные ДВ2010Ф, ДА2010Ф, ДМ2010Ф тех. стекло

Производитель: ФизТех

Описание

Технические характеристики

Гарантии производителя

Манометры электроконтактные показывающие сигнализирующие ДВ2010ф, ДА2010ф, ДМ2010ф Тех. стекло предназначены для измерения избыточного и вакуумметрического давления неагрессивных, не кристаллизующихся по отношению к медным сплавам сред и управления внешними электрическими цепями от сигнализирующего устройства прямого действия.

Комплектующие к ДМ2010ф тех. стекло

Код Наименование изделия
0202 Контактная группа ДМ2010ф

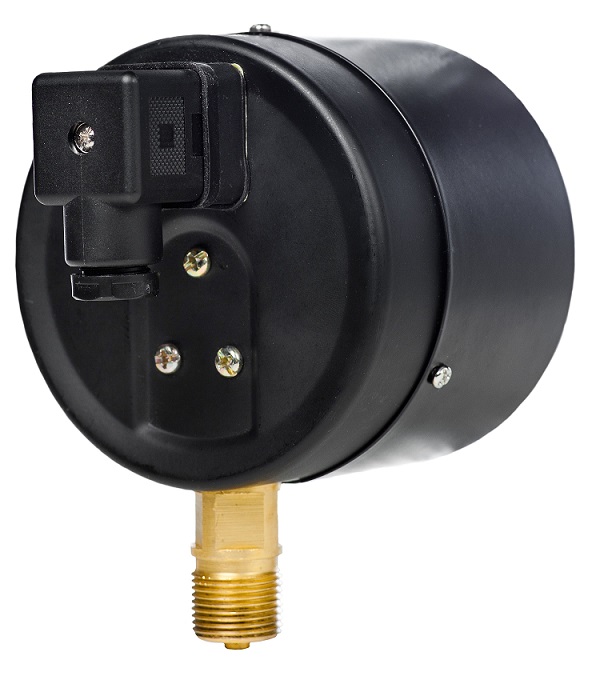

0301 Клеммная коробка ДМ2010ф
0401 Циферблат ДМ2010ф
0501(1)тс Стекло техническое
0703 Корпус ДМ2010ф
0802 Стрелка ДМ2010ф
12009 Узел держателя в сборе с механизмом ДМ2010ф

Аналоги по всем техническим характеристикам

ДМ2010Сг, ДА2010Сг, ДВ2010Сг

Исполнение электроконтактных групп

В манометрах ДМ2010ф, ДМ2005ф контактная группа (сигнализирующее устройство) имеет четыре варианта исполнения по ГОСТ 2405-88.
В стандартном исполнении используется магнитное поджатие.

Исполнение III

Два размыкающих контакта
Первая уставка(min, левая) - синяя
Вторая уставка (max, правая) – красная
Состояние контактов при положении стрелки:
- до первой (min) уставки оба контакта замкнуты;
- между уставками первый контакт разомкнут,
  второй замкнут;
- после второй (max) уставки оба контакта разомкнуты.

Исполнение V (по умолчанию)

Первый размыкающий, второй замыкающий
Первая уставка(min, левая) - синяя
Вторая уставка (max, правая) – синяя
Состояние контактов при положении стрелки:
- до первой (min) уставки первый контакт замкнут,
  второй разомкнут;
- междууставками оба контакта разомкнуты;
- после второй (max) уставки первый контакт разомкнут,
  второй замкнут.

Исполнение IV

Два замыкающих контакта
Первая уставка(min, левая) - красная
Вторая уставка (max, правая) – синяя
Состояние контактов при положении стрелки:
- до первой (min) уставки оба контакта разомкнуты;
- между уставками первый контакт замкнут,
  второй разомкнут;
- после второй (max) уставки оба контакта замкнуты.

Исполнение VI

Первый замыкающий, второй размыкающий
Первая уставка(min, левая) - красная
Вторая уставка (max, правая) – красная
Состояние контактов при положении стрелки:
- до первой (min) уставки первый контакт разомкнут,
  второй замкнут;
- между уставками оба контакта замкнуты;
- после второй (max) уставки первый контакт замкнут,
  второй разомкнут.
Номинальный диаметр корпуса 100 мм
Класс точности
  • 1.5
  • 1.0 на пределы выше 400 кПа
Степень пылевлагозащиты IP40
Резьба присоединительного штуцера М20х1.5
Размер квадрата под ключ, мм 17 мм
Расположение штуцера радиальное
Устойчивость к климатическим воздействиям исполнение У2 по ГОСТ 15150-69
Диапазон температур измеряемой среды, оС* от -50 до +150 оС
Диапазон температуры окружающей среды, оС от -60 до +60 оС
Виброзащищенность группа L3 по ГОСТ Р 52931-2008
Рабочие диапазоны измерений
  • постоянная нагрузка - 3/4 шкалы
  • переменная нагрузка - 2/3 шкалы
  • кратковременная нагрузка - 110% шкалы
Средний срок службы 10 лет
Масса, не более 0.5 кг
Тип контактов с магнитным поджатием
Максимальное напряжение коммутируемого тока
  • 220 В постоянного тока
  • 380 В переменного тока
Сила тока, не более 1.0 А
Максимальная разрывная мощность контактов
  • 30 Вт постоянного тока
  • 50 ВА переменного тока
Пределы допускаемой погрешности срабатывания
электроконтактной схемы, % от диапазона показаний
+/- 4%
Материал корпуса сталь, окрашенная в черный цвет
Обечайка высокая стальная, окрашенная в черный цвет,
крепление винтами
Стекло техническое
Трубчатая пружина медный сплав
  • до 10 МПа - полувитковая
  • от 16 до 60 МПа - многовитковая
Штуцер, трибко-секторный механизм медный сплав
Циферблат алюминиевый сплав, окрашенный в белый цвет

* - рекомендуем подключать прибор к источнику давления посредством отвода-охладителя.

Пределы измеряемого давления

Пределы измерений в системных единицах (МПа, кПа) - базовое исполнение
(по заказу изготавливаются в любых единицах измерения)
ДВ2010ф Тех. стекло (вакуумметр) -100 - 0 кПа
ДА2010ф Тех. стекло (мановакуумметр) -100 - 60; 150; 300; 500 кПа;
-0.1 - 0.9; 1.5; 2.4 МПа
ДМ2010ф Тех. стекло (манометр) 0 - 100; 160; 250; 400; 600 кПа;
0 - 1.0; 1.6; 2.5; 4.0; 6.0; 10; 16; 25; 40; 60 МПа

Гарантийный срок эксплуатации - 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.

Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
