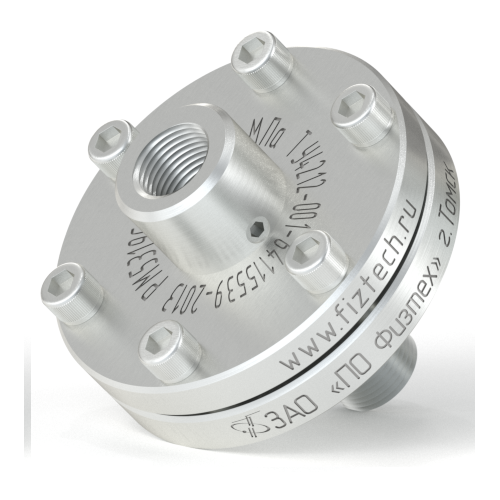

Мембранный разделитель РМ5319СМ d.88
Мембранные разделители предназначены для предохранения внутренней полости чувствительного элемента измерительных приборов от контакта с агрессивными, горячими, несущими взвешенные частицы измеряемыми средами.
Принцип работы мембранного разделителя: на чувствительный элемент измерительного прибора, который соединен с разделителем, через мембрану и разделительную жидкость передается измеряемое давление среды. Мембрана предохраняет разделительную жидкость от прямого контакта с измеряемой средой. При этом выбираются такая жидкость и допустимая деформация мембраны, чтобы вносимая разделителем дополнительная погрешность была не выше, чем заявленная погрешность измерительного прибора. Разделитель соединяется с прибором непосредственно.
| Номинальный диаметр, мм | 88 мм |
| Высота разделителя, не более | 85 мм |
| Погрешность, вносимая разделителем, % от диапазона показаний |
+/- 0.5% |
| Тип корпуса | разборный |
| Диаметр входного отверстия, мм | 10 мм |
| Материал корпуса | нержавеющая сталь 12Х18Н10Т |
| Мембрана | нержавеющая сталь 36НХТЮ |
| Разделительная жидкость | полиметилсилоксан ПМС-300 |
| Дренажное отверстие | есть |
| Устойчивость к климатическим воздействиям | исполнение УХЛ1 |
| Максимальная температура измеряемой среды, оС* | до +200 оС |
| Диапазон температуры окружающей среды, оС | от -70 до +60 оС |
| Пределы давления измеряемой среды | от 1.0 до 4.0 МПа |
| Присоединение | резьбовое |
| Присоединительные резьбы |
|
| Размер под ключ, мм | 27 мм |
| Средний срок службы | 6 лет |
| Варианты поставки |
|
* - рекомендуем подключение мембраны к источнику давления посредством соединительного рукава.
Гарантийный срок эксплуатации - 24 месяца со дня ввода изделия в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 12.3.003-91.
Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
