Устройства переходные
ОписаниеТехнические характеристикиГабаритные размеры

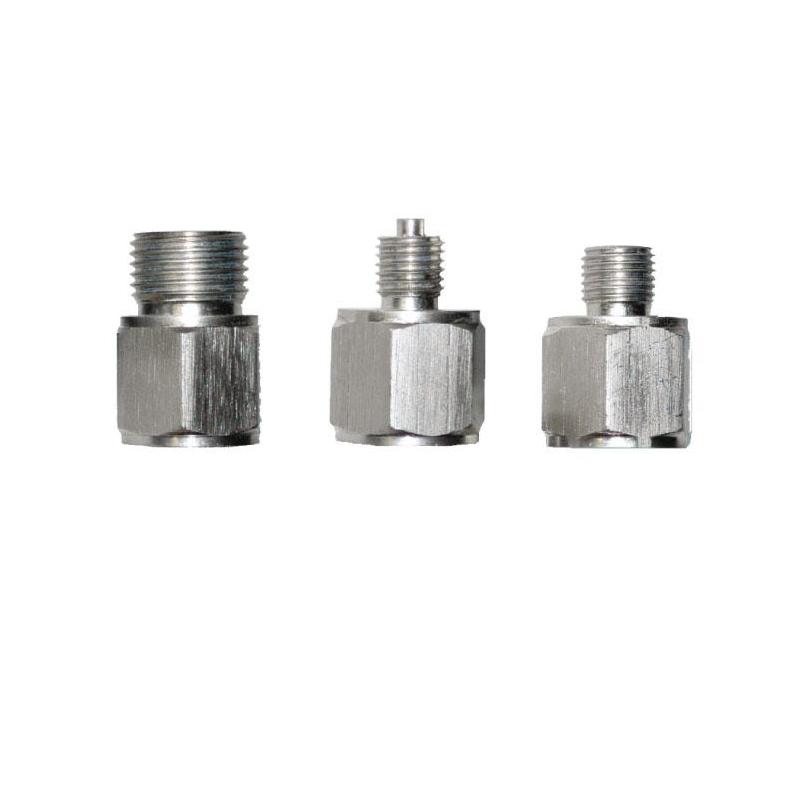

Устройства переходные (переходники) предназначены для подсоединения преобразователей давления со стандартным штуцером М20х1,5 к технологическому оборудованию, имеющему нестандартные резьбовые порты.
Преимущества
- Возможность использовать стандартные преобразователи давления и импульсные линии
- Не влияют на точность измерений
- Являются съемными для очистки от засорения
Тип резьбы в сторону процесса
ОВЕН УП-Х
| 1 - Резьба G1/2 |
| 2 - Резьба G1/4 |
| 3 - Резьба G3/4 |
| 4 - Резьба G3/8 |
| 5 - Резьба М12х1.5 |
| 6 - Резьба М10х1 |
| 7 - Резьба G1/8 |
| 8 - Резьба М12х1 |
| 9 - Резьба G1/2 внутренняя |
| 10 - Резьба М20х1.5. Ниппель с накидной гайкой |
| 11 - Резьба М14х1.5 |
| 12 - Резьба М20х1.5. На фланец ОВЕН ПД200 |
| 13 - Резьба М16х1.5 |
| Рабочая среда | жидкость, пар, газ |
| Давление рабочей среды | до 40 МПа |
| Температура рабочей среды | -40...+350 оС |
| Предельные значения температур окружающего воздуха при эксплуатации |
-40...+85 оС |
| Присоединение технологической линии | резьбовое соединение |
| Присоединение к преобразователю | резьбовое соединение или монтаж непосредтвенно на преобразователе |
| Модель | Размеры, мм | ||||
| L | L1 | D | d | ||
 |

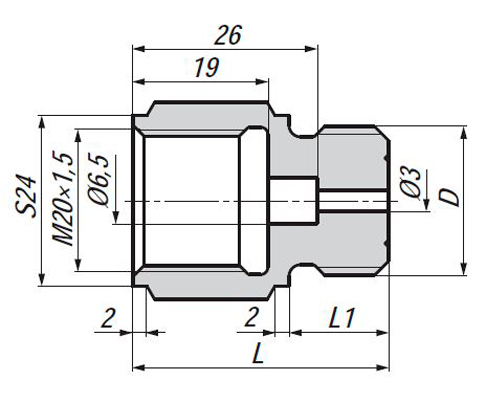

УП-1 | 36 | 14 | G 1/2" | - |
| УП-2 | 34 | 12 | G 1/4" | - | |
| УП-3 | 36 | 14 | G 3/4" | - | |
| УП-4 | 34 | 12 | G 3/8" | - | |
| УП-7 | 34 | 12 | G 1/8" | - | |
 |

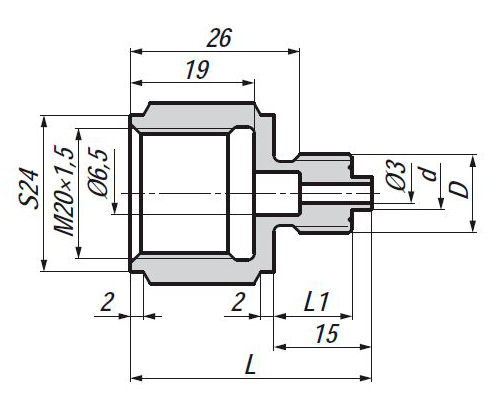

УП-5 | 37 | 12 | М12х1.5 | 5 |
| УП-6 | 35 | 10 | М10х1 | 3 | |
| УП-8 | 37 | 12 | М12х1 | 5 | |
 |

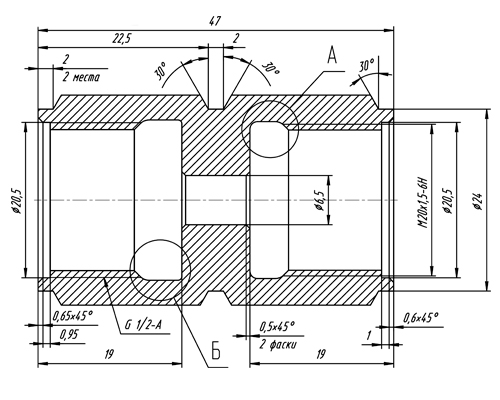

УП-9 | 47 | 22.5 | G 1/2" | - |
 |

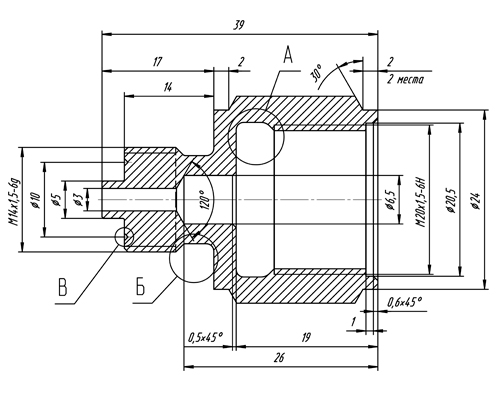

УП-11 | 39 | 17 | М14х1.5 | 5 |
 |

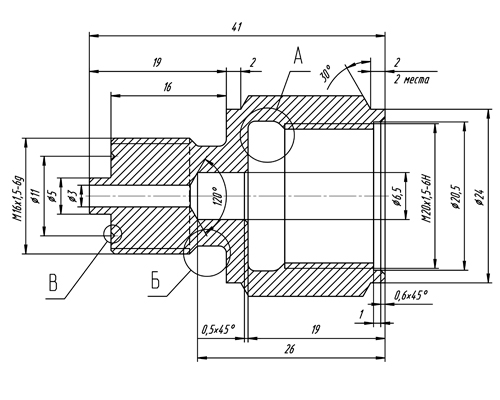

УП-13 | 41 | 19 | М16х1.5 | 5 |
 |

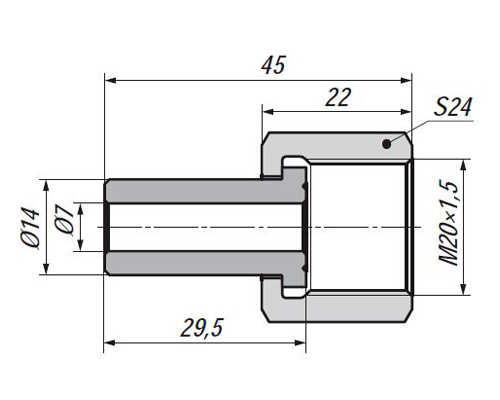

УП-10 | - | - | - | - |
 |

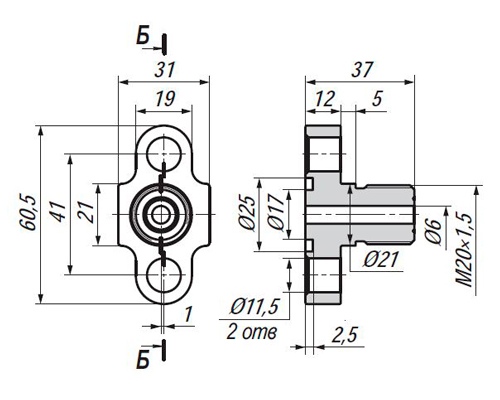

УП-12 | - | - | - | - |
