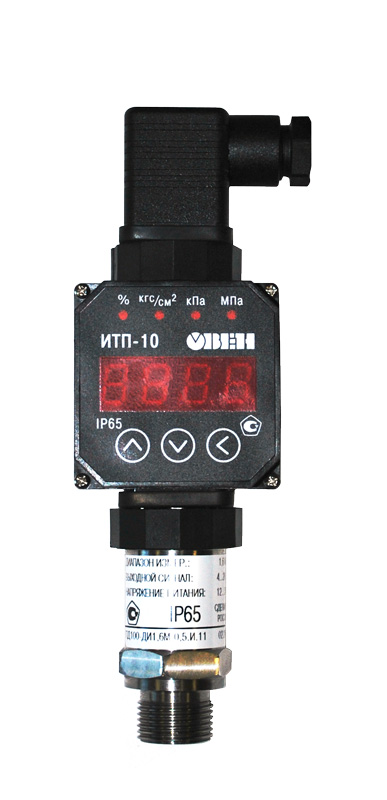

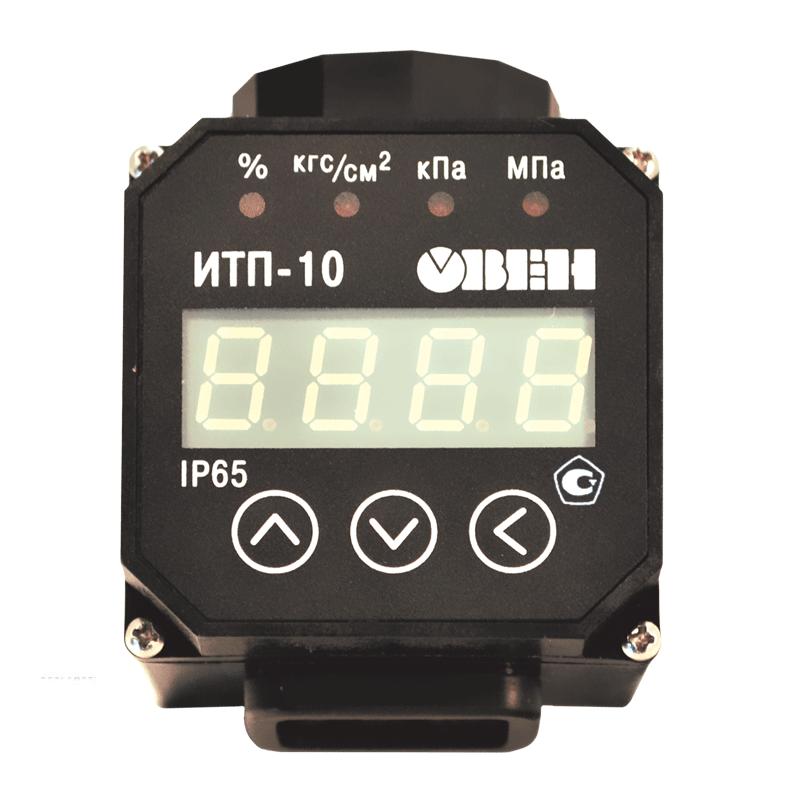

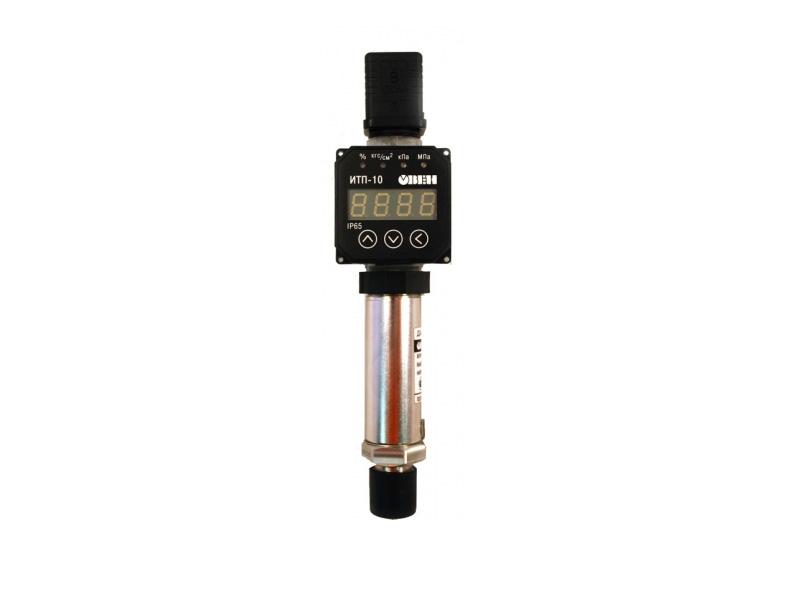

ИТП-10 преобразователь аналоговых сигналов измерительный универсальный

Производитель: Овен

Описание

Технические характеристики

Схема подключения

Назначение

Преобразователь аналоговых сигналов измерительный универсальный ИТП-10 предназначен для измерения и индикации физической величины (в частности давления), преобразованной в унифицированный сигнал постоянного тока 4…20 мА, в соответствии с ГОСТ 26.011.

Прибор предназначен для использования в качестве местного индикатора в составе с преобразователями с выходным унифицированным двухпроводным сигналом 4…20 мА, снабженных сигнальным разъемом стандарта DIN 43650.

Прибор позволяет осуществлять следующие функции

  • Измерять унифицированный двухпроводный токовый сигнал 4…20 мА
  • Индицировать измеренное значение в заданном диапазоне
  • Выбирать размерность индицируемого параметра (%, кгс/см2, кПа, МПа), размерность подсвечивается соответствующим светодиодом;изменять параметры конфигурации: диапазон измерений, количество знаков после запятой и т.д.
  • Устанавливать зависимость измеряемой величины от входного сигнала: линейную или корнеизвлекающую
  • Устанавливать функцию демпфирования колебаний входного сигнала
  • Устанавливать пароль для предотвращения несанкционированного доступа к настройкам изделия
Наименование Значение
Питание Двухпроводная токовая петля 4...20 мА
(падение напряжения не более 6 В)
Диапазон преобразования входного сигнала, мА от 3.7 до 22
Диапазон входного сигнала, обеспечивающий нормальное
функционирования изделия, мА
от 3.2 до 25
Пределы основной приведенной погрешности, % ±0.2
Время установления показаний (после подачи питания), с, не более 10
Время установления рабочего режима (после подачи питания), мин,
не более
15
Степень защиты корпуса IP65
Габаритные размеры прибора, мм (51х54х77)±1
Масса прибора, кг, не более 0.1
Средний срок службы, лет 8

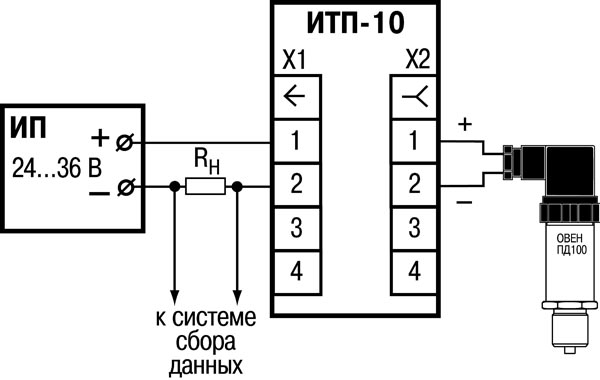

podk itp 10s

Условия эксплуатации прибора

По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения V3 по ГОСТ 12997-84.

По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения С4 по ГОСТ 12997-84.

При этом прибор эксплуатируется при следующих условиях

  • Закрытые взрывобезопасные помещения без агрессивных паров и газов;
  • Температура окружающего воздуха от минус 40 до +80 оС;
  • Верхний предел относительной влажности воздуха – не более 80 % при +35 оС  и более низких температурах без конденсации влаги;
  • Атмосферное давление от 84 до 106,7 кПа.
