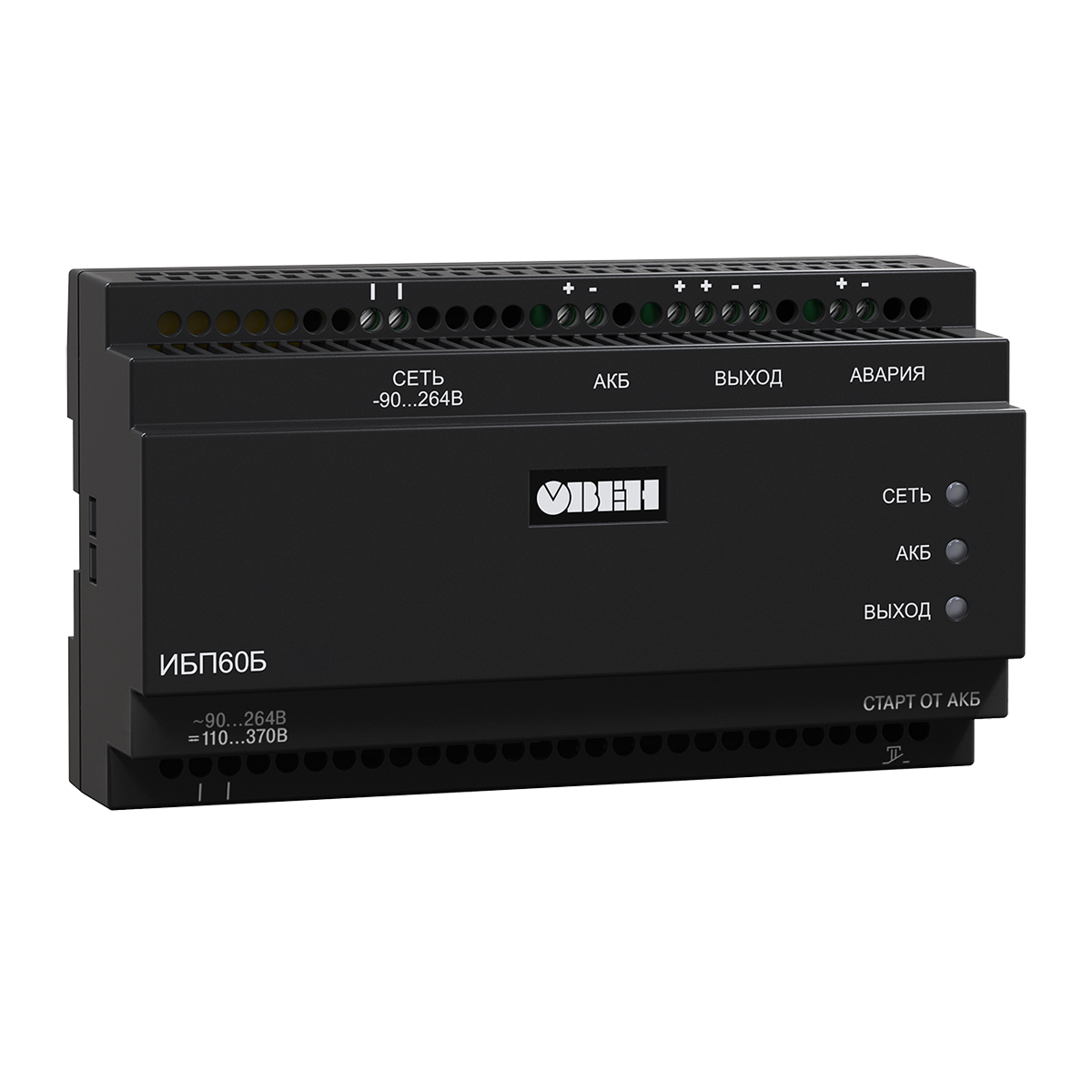

ИБП60Б блок питания с резервированием

ibp60b_owen.by
Производитель: Овен
Заказать
ОписаниеТехнические характеристикиСхемы подключения

Назначение

ИБП60Б представляет собой источник вторичного электропитания с резервированием и обеспечивает подключенные к его выходу устройства бесперебойным электропитанием от сети (при ее наличии) и от внешней батареи (при отсутствии сети). ИБП60Б рассчитан на питание нагрузки не более 2 А стабилизированным напряжением 24 В.

Блок питания может применяться в шкафах автоматики совместно с приборами и датчиками для обеспечения бесперебойного питания.

Дополнительно блок питания может быть укомплектован свинцово-кислотными аккумуляторными батареями АКБ (позиция Аккумулятор 12В 7АЧ). Аккумуляторы не входят в комплект поставки и приобретаются отдельно.

Преимущества:

  • Блок питания и блок резервирования в одном корпусе.
  • Удобный монтаж и пусконаладка (возможность старта от АКБ при отсутствии сети).
  • Дискретный выход для передачи состояния ИБП на верхний уровень.
  • Оптимальный заряд АКБ с ограничением тока заряда.
  • Полная защита нагрузки и АКБ.

Функциональные возможности:

  • Питание нагрузки стабилизированным напряжением 24 В в режиме ОСНОВНОЙ (при наличии сетевого напряжения) и в режиме РЕЗЕРВ (при отсутствии сетевого напряжения).
  • Автоматический переход в режим резервного питания нагрузки от АКБ при отключении напряжения сетевого электропитания или понижении его уровня ниже допустимого (режим РЕЗЕРВ).
  • Холодный старт (запуск в работу от аккумулятора по кнопке при отсутствии сети) при первом старте, замене аккумулятора и т.п.
  • Электронная защита изделия и нагрузки от короткого замыкания в нагрузке с отключением выходного напряжения и автоматическое восстановление выходного напряжения после устранения причин замыкания.
  • Защита от короткого замыкания клемм АКБ.
  • Защита изделия и нагрузки от неправильного подключения (переполюсовки) клемм АКБ.
  • Контроль наличия внешней АКБ.
  • Защита АКБ от глубокого разряда в режиме РЕЗЕРВ.
  • Защита питающей сети от короткого замыкания в изделии.
  • Оптимальный заряд АКБ с ограничением тока заряда при наличии напряжения питающей сети (режим ОСНОВНОЙ).
  • Световая индикация режимов работы изделия светодиодными индикаторами.
  • Информационный выход АВАРИЯ («сухой» контакт).

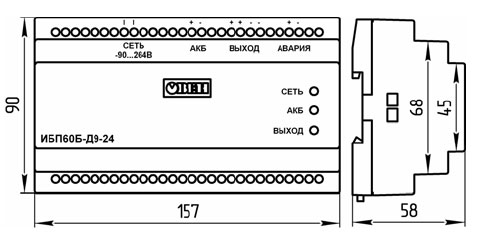

Габаритные размеры

ibp60 size

Наименование

Значение

Питание от сети

Питание от АКБ*

Выходные параметры

Номинальное напряжение

26,5...27,5 В

20,4...26,0 В

Номинальный ток, не более

2 А

Номинальная мощность

60 Вт (включая 12 В на заряд АКБ)

48 Вт

Размах напряжения шума и пульсаций (межпиковое) при номинальном токе нагрузки и заряда, не более

80 мВ

-

Время пуска, не более

2 с

-

Входные параметры

Номинальное напряжение питания переменного тока

120/230 В

-

Рабочее напряжение питания переменного тока

110...264 В

-

Частота переменного тока

45...65 Гц

-

Рабочее напряжение питания постоянного тока

130...370 В

20,4...27,6 В

Номинальный ток потребления, не более

1,1 А

2,1 А

Пусковой ток, не более

25 А

-
КПД, не менее**:
  • без АКБ или при подключенной заряженной АКБ

83 %

-
  • при подключенной разряженной АКБ
 75 % -

Максимальная потребляемая мощность, не более

90 Вт

-

Защиты

Защита от повышенного/пониженного входного напряжения

Переход на питание от АКБ при Uвх < ~ 85 В и при Uвх > ~ 280 В возврат на питание от сети при Uвх = ~ 110...264 В

Тип защиты от перегрузки – ограничение выходного тока: порог ограничения выходного тока

2,1...2,7

2,1.. .2,7 (ограничение тока АКБ)

Безопас­ность и ЭМС

Устойчивость к механическим воздействиям по ГОСТ Р 52931

N2

-

Устойчивость к электромагнитным воздействиям по ГОСТ 51317.4

Критерий качества А

-

Уровень электромагнитной эмиссии по порту питания по ГОСТ 32132.3

Класс Б

-

Степень защиты по ГОСТ 14254

IP20

Класс защиты от поражения электрическим током по ГОСТ IEC 61140

II

Изоляция по ГОСТ 12.2.091

Усиленная

Категория перенапряжения по ГОСТ Р 50571.19

II

-

Степень загрязнения по ГОСТ Р 50030.1

2

-
Электрическая прочность изоляции:
  • вход – выход, вход – корпус, вход – дискретный вход,
  • выход – корпус

3000 В
  • выход – дискретный выход
 750 В

Сопротивление изоляции (вход – выход – корпус) при 500 В, не менее

10 МОм

Окружаю­щая среда

Рабочий диапазон температур окружающей среды

–20...+50 °С

Температура хранения и транспортирования

–40...+50 °С

Относительная влажность при 25 °С, не более

80 % без конденсации влаги

Атмосферное давление

84...106,7 кПа

Взаимодей­ствие с АКБ

Емкость АКБ

-

2...10 А-ч
Напряжение отключения заряда АКБ:
  • свинцово-кислотные

-

27,2...27,6 В
  • Li-Ion
 согласно ограничениям встроенного контроллера АКБ

Ток ограничения зарядного устройства

-

0,45...0,65 А

Время переключения с/на АКБ, не более

5 мс

Напряжение защитного отключения нагрузки от АКБ

-

20,4...21,0 В

Прочее

Тип провода для подключения к сети/АКБ/нагрузке

Многожильный

Сечение провода для подключения к сети/АКБ/нагрузке

0,75...1,5 мм2

Срок эксплуатации

10 лет

-

Срок гарантийного обслуживания, не менее

5 лет

Средняя наработка на отказ

50 000 ч

Масса, не более

0,5 кг

Характеристики дискретного выхода АВАРИЯ

ток не более 0,6 А при напряжении

не более 30 В

* АКБ в комплект поставки не входят (за исключением дополнительно согласованных случаев).
 ** Значения приводятся при нормальной температуре и номинальных напряжениях питания.

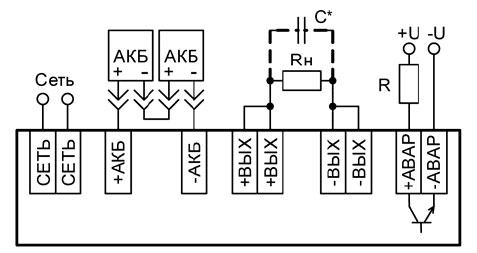

ibp60 sp

Подключение изделия должно производиться при отключенном сетевом напряжении в следующей последовательности:

  • Подсоедините, соблюдая полярность, провода нагрузки к клеммам колодки ВЫХОД.
  • Подсоедините, соблюдая фазировку, провода от источника сетевого электропитания к колодке СЕТЬ.
  • Подключите цепи сигнализации к клеммам колодки АВАРИЯ.
  • Разместите в удобном месте две аккумуляторные батареи 12 В (в комплект поставки не входят и приобретаются отдельно) и выполните, соблюдая полярность, их последовательное соединение, затем, соблюдая полярность, подключите их к клеммам колодки АКБ.
  • Убедитесь в непрерывном свечении индикаторов АКБ и ВЫХОД и в наличии выходного напряжения в соответствии (рекомендуется проверить напряжение питания нагрузок цифровым мультиметром).
  • Подайте сетевое напряжение, убедитесь в непрерывном свечении всех индикаторов и наличии выходного напряжения (рекомендуется проверить напряжение питания нагрузок цифровым мультиметром).
  • Отключите сетевое напряжение, убедитесь, что изделие перешло в режим резервного питания нагрузки: индикатор СЕТЬ погас, индикаторы ВЫХОД и АКБ продолжают светиться непрерывно.
  • Вновь подайте сетевое напряжение (индикатор СЕТЬ вновь должен светиться).
