Блоки питания для промышленной автоматики (постоянного и переменного тока)
Назначение
Промышленные блоки питания ОВЕН БП15, БП30, БП60 предназначены для питания стабилизированным напряжением постоянного тока широкого спектра радиоэлектронных устройств – релейной автоматики, контроллеров и т. п.
Максимальная выходная мощность: 15, 30 и 60 Вт. Каждый блок питания имеет модификации 8-ми номиналов выходного напряжения: 5, 9, 12, 15, 24, 36, 48 и 60 В.

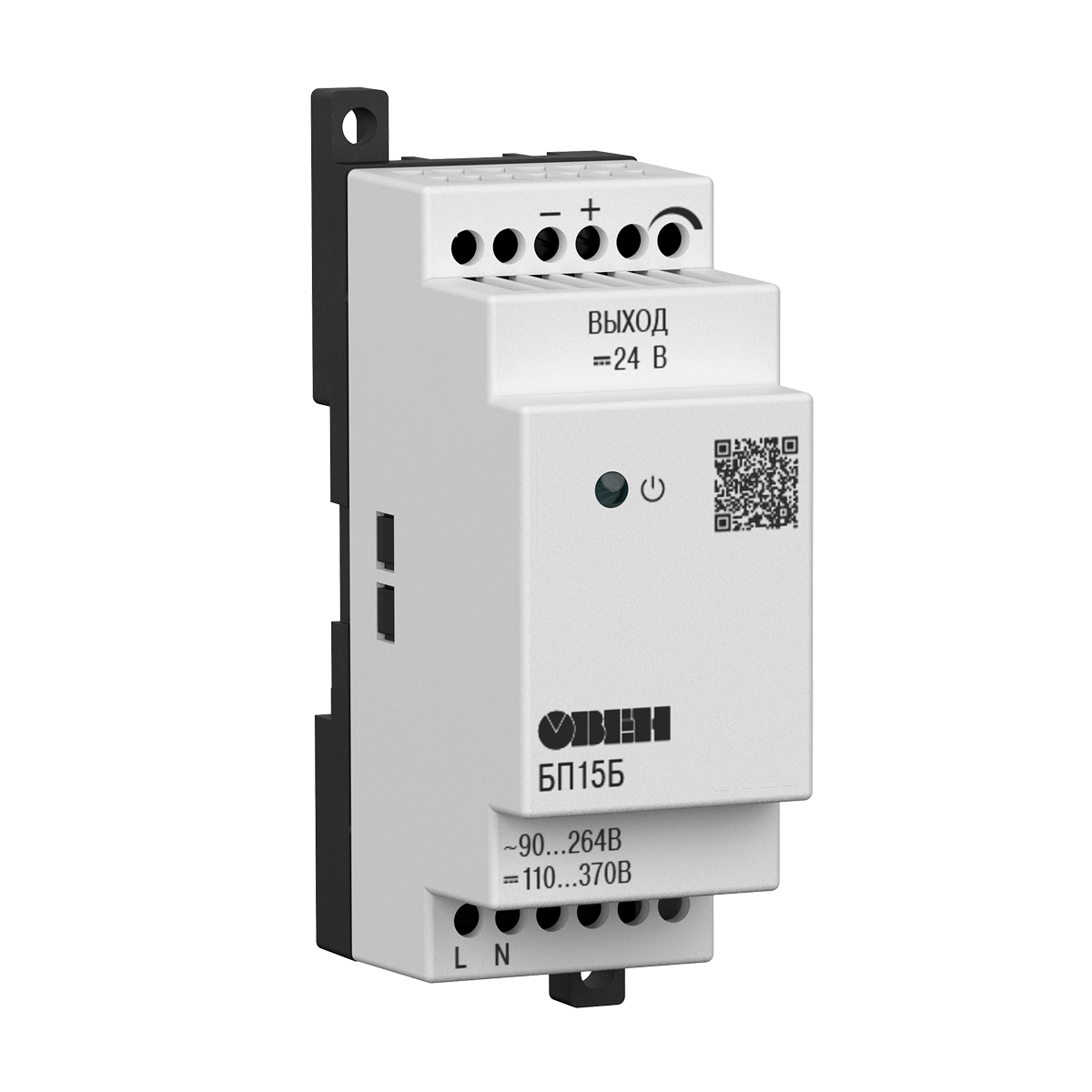

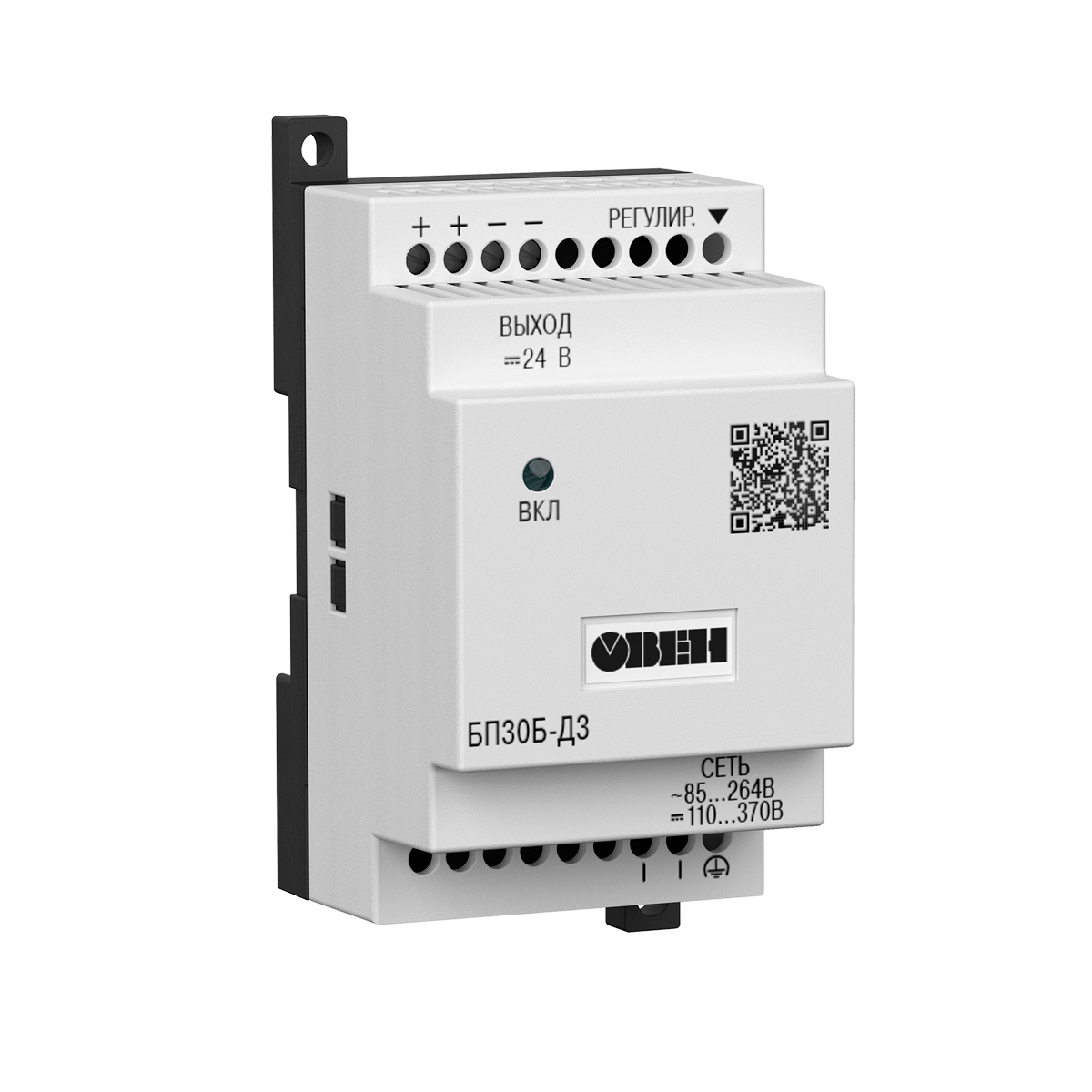

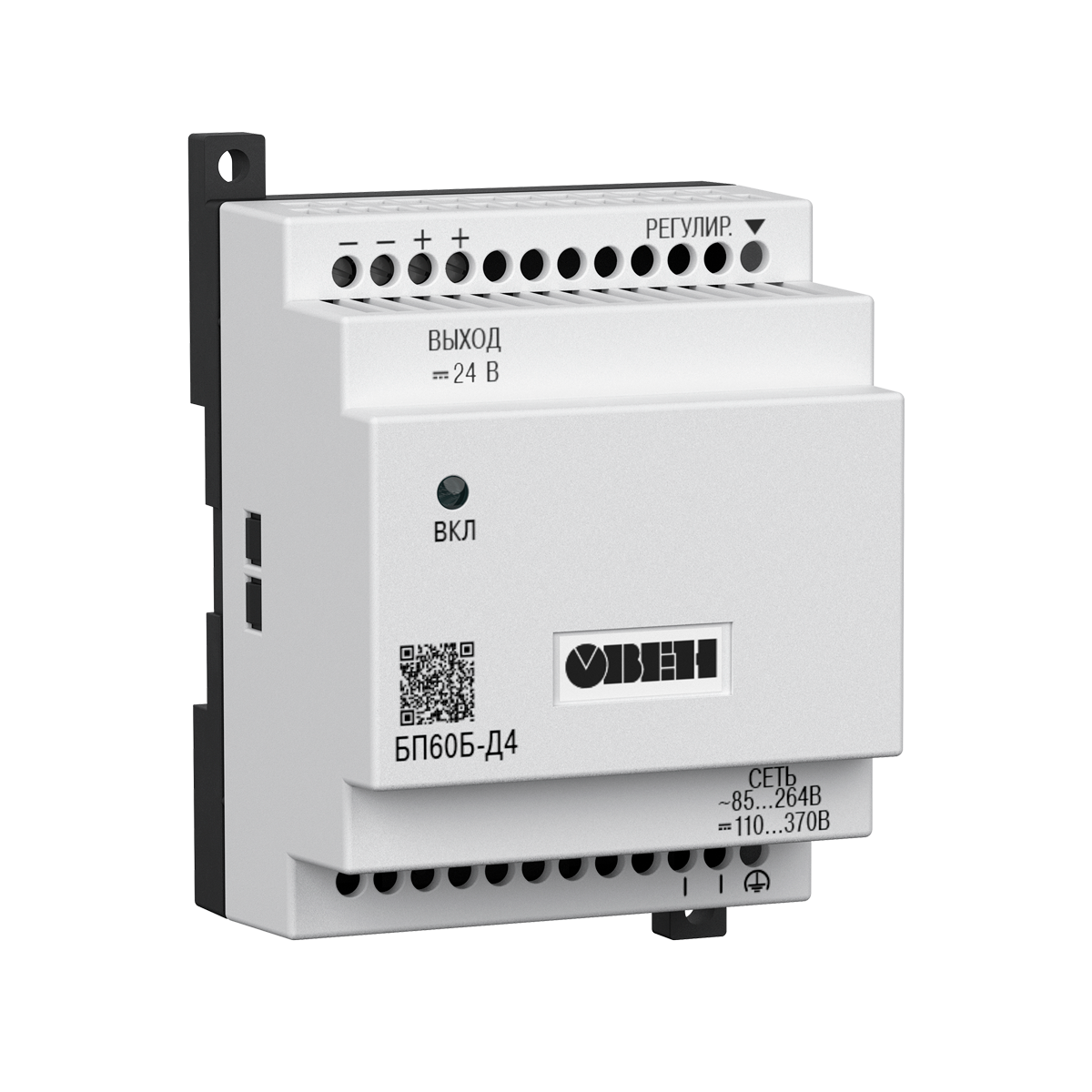

Блоки питания БП15, БП30, БП60 выпускаются в пластиковых корпусах с креплением на DIN-рейку. Применяются для построения систем электропитания различной сложности, в том числе распределенных.
Основные функции
- Преобразование переменного (постоянного) напряжения в постоянное стабилизированное напряжение.
- Стабильная работа в широком диапазоне входных напряжений без снижения характеристик выходного напряжения.
- Уверенный запуск нагрузки с большими входными емкостями (панели оператора, модемы и т.п.).
- Защита от перенапряжения и импульсных помех на входе.
- Защита от перегрузки, короткого замыкания и перегрева.
- Регулировка выходного напряжения с помощью внутреннего подстроечного резистора в диапазоне ±8 % от номинального выходного напряжения с сохранением мощности.
- Индикация о наличии напряжения на выходе.
Модификации

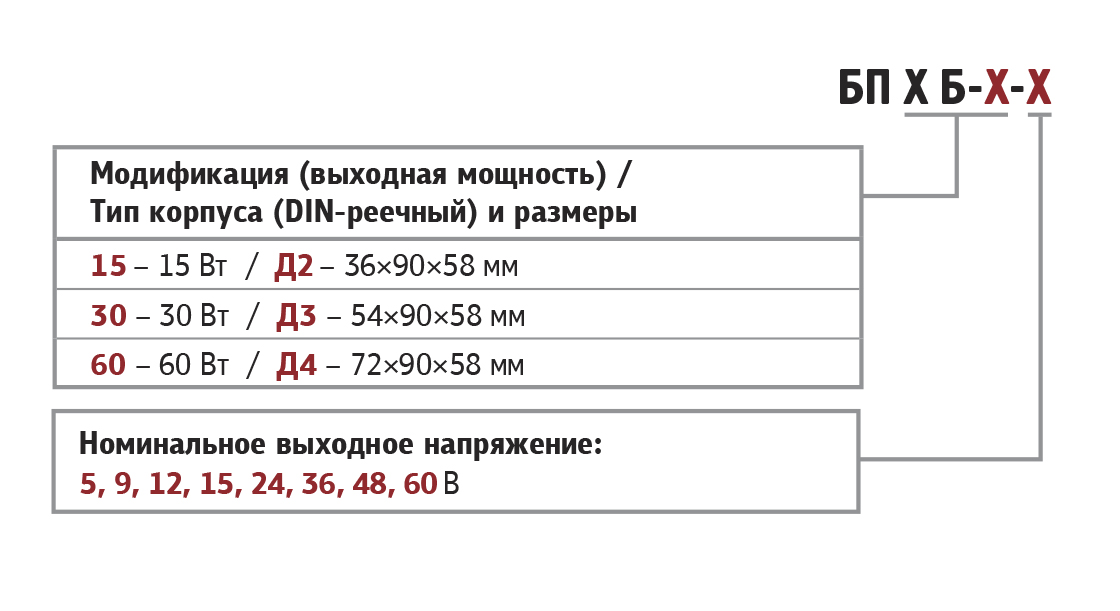

Обозначения при заказе БП15, БП30, БП60
Общие технические характеристики
| Параметр | Значение |
| Входное напряжение: - переменного тока - постоянного тока |
90...264 В 110...370 В |
| Частота входного переменного напряжения | 47...63 Гц |
| Коррекция выходного напряжения | 22...26 В |
| Нестабильность выходного напряжения при измерении напряжения питания |
±0.2 % |
| Нестабильность выходного напряжения при измерении тока нагрузки от 0.1 Imax до Imax |
±0.25 % |
| Электрическая прочность изоляции: - вход - выход (действующее значение) - вход -корпус (действующее значение) |
3 кВ 1.5 кВ |
| Коэффициент полезного действия | Не менее 85 % |
| Степень защиты корпуса (со стороны передней панели) | IP20 |
Условия эксплуатации
| Параметр | Значение |
| Температура окружающего воздуха | -20...+50 оС |
| Атмосферное давление | 86...106.7 кПа |
| Относительная влажность воздуха ( при +25 оС и ниже без конденсации влаги) |
не более 80 % |
Электрические характеристики
| Модификация прибора |
Мощность, Вт | Выходное напряжение, В |
Макс. выходной ток, А |
Амплитуда пульсации выходного напряжения, мВ |
| БП15Б-Д2-5 | 15 | 5 | 2.00 | 40 |
| БП15Б-Д2-9 | 9 | 1.35 | 60 | |
| БП15Б-Д2-12 | 12 | 1.20 | 80 | |
| БП15Б-Д2-15 | 15 | 1.00 | 100 | |
| БП15Б-Д2-24 | 24 | 0.63 | 120 | |
| БП15Б-Д1-36 | 36 | 0.41 | 150 | |
| БП15Б-Д2-48 | 48 | 0.31 | 150 | |
| БП15Б-Д2-60 | 60 | 0.25 | 150 | |
| БП30Б-Д3-5 | 30 | 5 | 4.00 | 60 |
| БП30Б-Д3-9 | 9 | 2.70 | 80 | |
| БП30Б-Д3-12 | 12 | 2.40 | 100 | |
| БП30Б-Д3-15 | 15 | 2.00 | 120 | |
| БП30Б-Д3-24 | 24 | 1.25 | 120 | |
| БП30Б-Д3-36 | 36 | 0.83 | 150 | |
| БП30Б-Д3-48 | 48 | 0.63 | 150 | |
| БП30Б-Д3-60 | 60 | 0.50 | 150 | |
| БП60Б-Д4-5 | 60 | 5 | 8.00 | 80 |
| БП60Б-Д4-9 | 9 | 5.40 | 80 | |
| БП60Б-Д4-12 | 12 | 4.50 | 100 | |
| БП60Б-Д4-15 | 15 | 4.00 | 120 | |
| БП60Б-Д4-24 | 24 | 2.50 | 120 | |
| БП60Б-Д4-36 | 36 | 1.67 | 150 | |
| БП60Б-Д4-48 | 48 | 1.25 | 150 | |
| БП60Б-Д4-60 | 60 | 1.00 | 150 |
 |
 |
 |

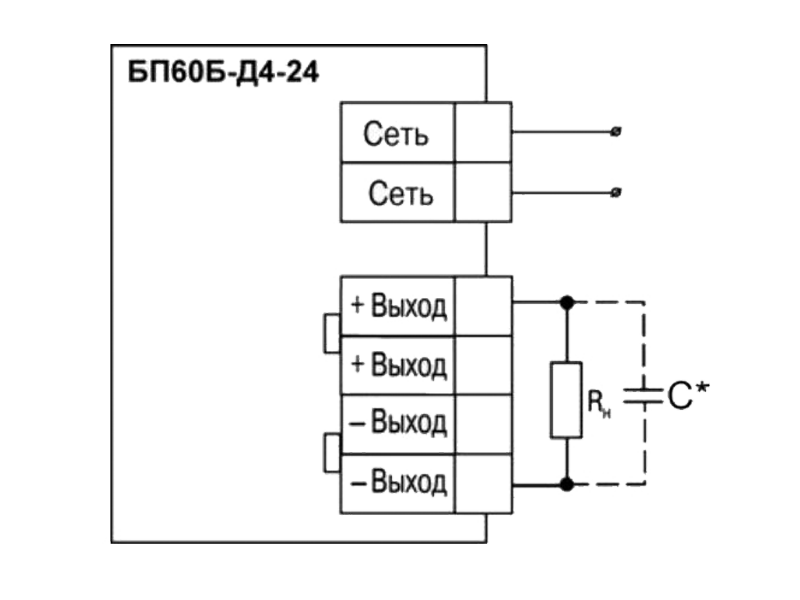

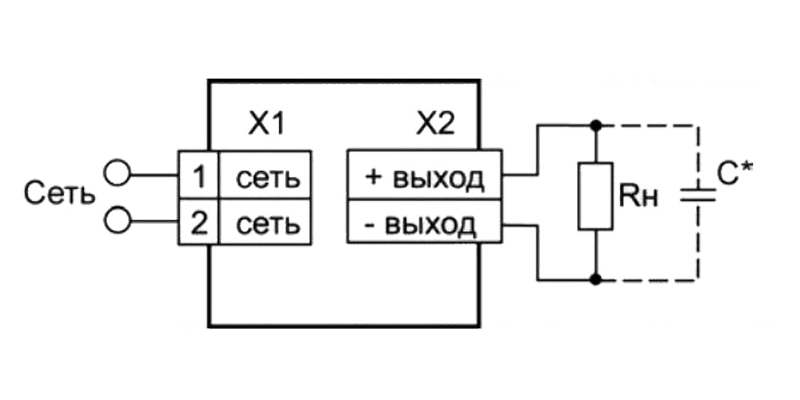

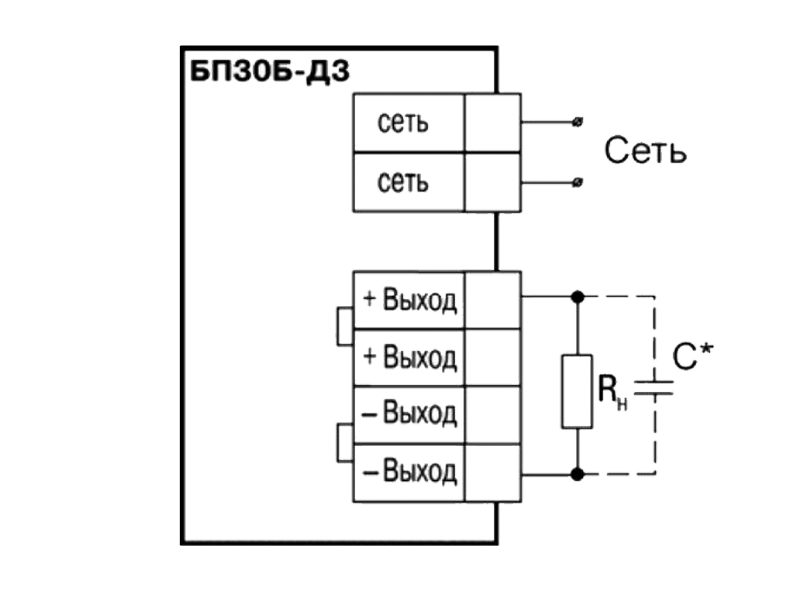

| Схема подключения БП15 | Схема подключения БП30 | Схема подключения БП60 |
Примечание. При длине проводов между блоком и нагрузкой более 1 м и отсутствием на входе нагрузки входных конденсаторов рекомендуется параллельно нагрузке подключить керамический конденсатор емкостью не менее 0,1 мкФ и напряжением ≥1,5 Uвых применяемого блока.
Функциональные возможности

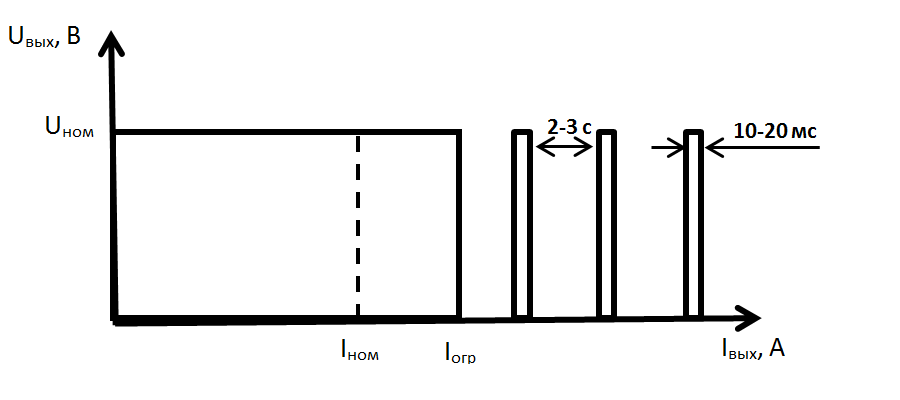

Защита по перегрузке типа «отсечка»

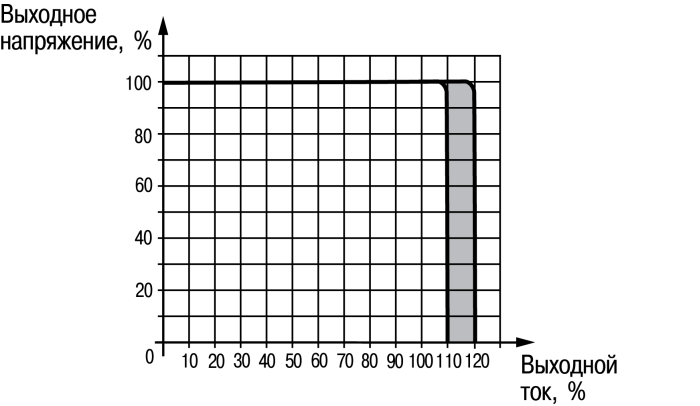

Защита по перегрузке типа «ограничение выходного тока»
Защита по перегрузке типа «стабилизация выходного тока»
| Модификация прибора | Тип защиты от перегрузки по току | Iогр в % от Iном |
| БП15Б-х | отсечка | 150 |
| БП30Б-Д3-5, 9, 15, 36,48, 60 | отсечка | 150 |
| БП30Б-Д3-12, 24 | ограничение выходного тока | 110 |
| БП60Б-х | огарничение выходного тока | 110 |
Защита от короткого замыкания
При возникновении короткого замыкания блоки питания ОВЕН БП15, БП30, БП60 уходят в режим «отсечки» до восстановления.
Защита от перегрева
При перегреве блоки питания ОВЕН БП15, БП30, БП60 уходят в режим «отсечки».

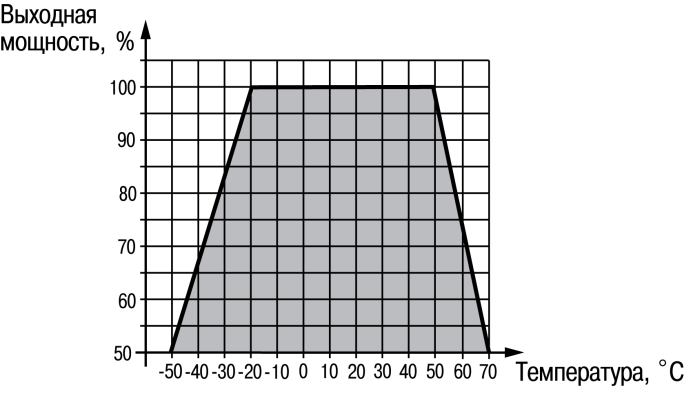

График снижения мощности ОВЕН БП15, БП30, БП60 в зависимости от температуры окружающей среды. Затемненная область на графике показывает область температур и нагрузок, в которых допускается эксплуатация блока питания.
