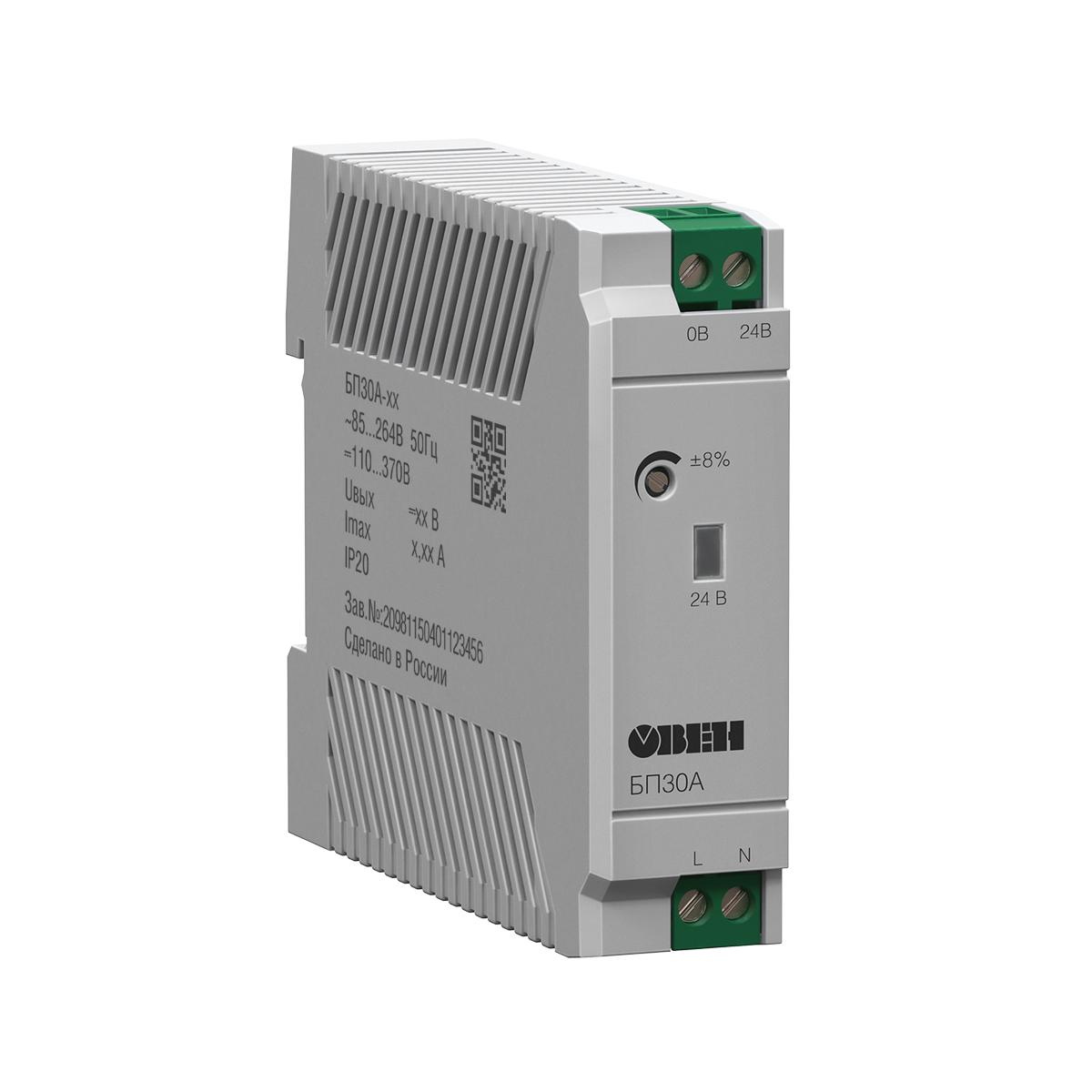

БП30А компактный блок питания для шкафов автоматики

Производитель: Овен
ОписаниеТехнические характеристикиСхемы подключения и габаритные размеры

Назначение

Блок питания ОВЕН БП30А предназначен для питания стабилизированным напряжением 12 или 24 В приборов и датчиков. Рекомендуется к применению в шкафах автоматики, где требуется компактное по ширине решение: ширина корпуса БП30А – 22 мм.

Основные функции

    • Удобный монтаж в шкаф автоматики: съемные клеммники, компактный корпус шириной 22 мм.
    • Возможность параллельного подключения двух блоков питания (для резервирования) без дополнительных устройств.
    • Регулировка выходного напряжения: ±8 %.
    • Минимальный уровень пульсаций (менее 0,5 %).
    • Гарантированная защита блока питания и нагрузки: от КЗ, перегрева, перегрузки, ограничение выходного тока при пуске.

Модификации

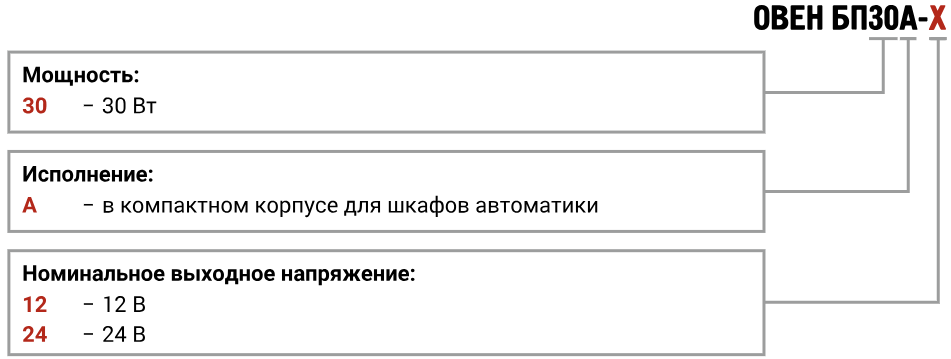

Обозначения при заказе

bp30a mod

Общие технические характеристики

Наименование

Значение

БП30А-12

БП30А-24

Выходные параметры

Номинальное напряжение

12 В

24 В

Номинальный ток

2,5 А

1,25 А

Номинальная мощность

30 Вт

Подстройка выходного напряжения

±8 %

Допустимое отклонение напряжения, в том числе: 2 %
  • нестабильность выходного напряжения от входного напряжения

±0,5 %

  • нестабильность выходного напряжения от выходного тока
±0,5 %
  • коэффициент температурной нестабильности
±0,015 %/°С
Размах напряжения шума и пульсаций (межпиковое), не более:
  • типовое значение*

50 мВ

  • максимальное значение

120 мВ

Входные параметры

Напряжение питания переменного тока

85…264 В

(номинальные значения – 120 и 230 В)

Частота переменного тока

45…65 Гц

Напряжение питания постоянного тока

110…370 В

Номинальный ток потребления, не более

0,5 А

Пусковой ток, не более

25 А

КПД при номинальной нагрузке, не менее*

80 %

85 %

Защиты

Тип защиты от перегрузки – ограничение выходного тока: порог ограничения выходного тока

105…115 % от Iном

Тип защиты от перенапряжения – ограничение выходного напряжения: порог ограничения выходного напряжения

150 % от Uном

Безопасность и ЭМС

Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008

N2

Устойчивость к электромагнитным воздействиям по ГОСТ 32132.3-2013

Критерий качества А

Уровень электромагнитной эмиссии по порту питания по ГОСТ 30804.6.3

Класс Б

Степень защиты по ГОСТ 14254-2015

IP20

Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0

II

Изоляция по ГОСТ 12.2.091-2012

Усиленная

Категория перенапряжения по ГОСТ Р 50571.19-2000

II

Степень загрязнения по ГОСТ Р 50030.1-2000

2

Электрическая прочность изоляции:
  • вход-выход, вход-корпус

3000 В

  • выход-корпус

1500 В

Сопротивление изоляции (вход-выход-корпус) при 500 В

20 МОм

Окружающая среда

Рабочий диапазон температур окружающей среды

-20…+50 °С

Температура хранения и транспортирования

-50…+80 °С

Прочее

Срок эксплуатации

10 лет

Срок гарантийного обслуживания

2 года

Средняя наработка на отказ

50 000 ч

Масса, не более

0,3 кг

Возможность последовательного соединения

Есть

Возможность параллельного соединения

Есть

Тип автоматического выключателя

6 А, тип С или 10 А, тип B

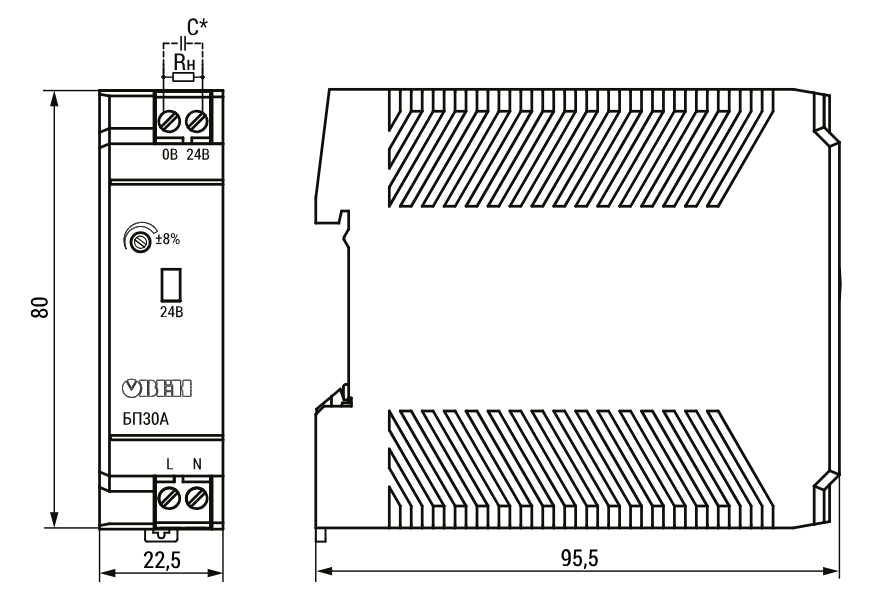

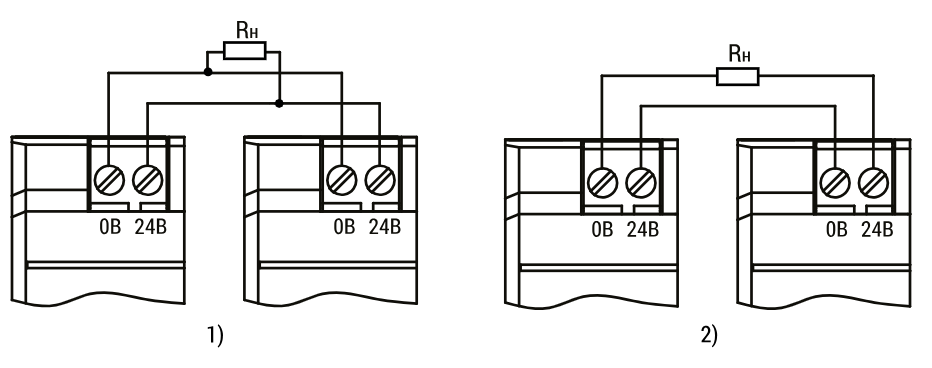

схема подключенияразмеры бп30а

Функциональные возможности

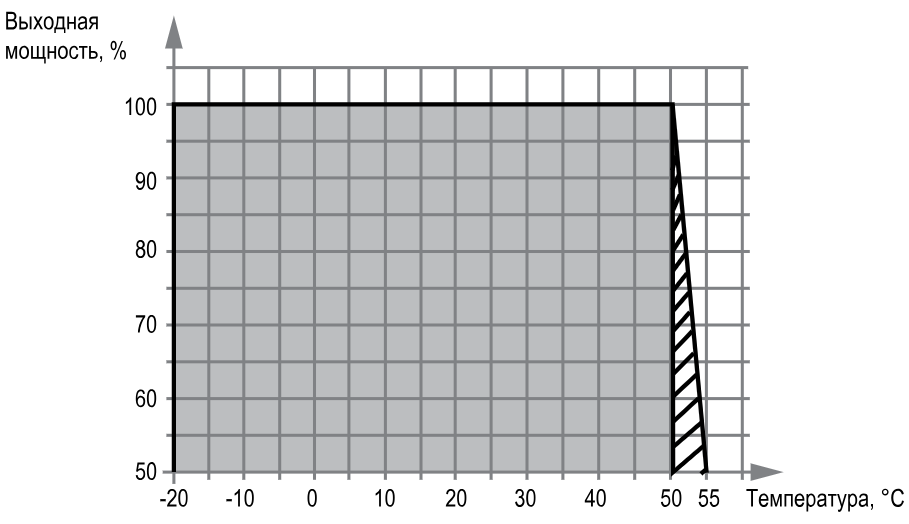

Защита от перегрева(диапазон рабочих температур)

График зависимости выходной мощности блока питания от температуры окружающей среды

Ограничение выходного тока с помощью БП30А

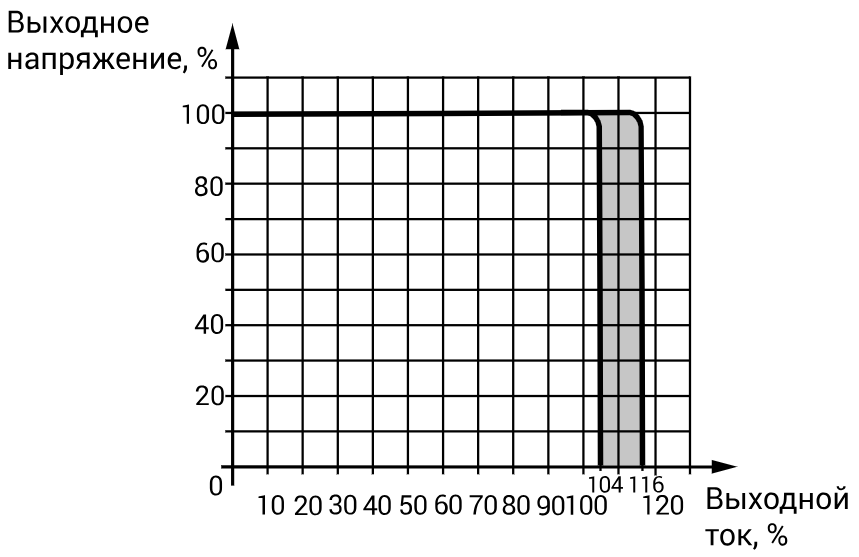

Защита по перегрузке типа «ограничение выходного тока»

Ограничение выходного тока с помощью БП30А 2
