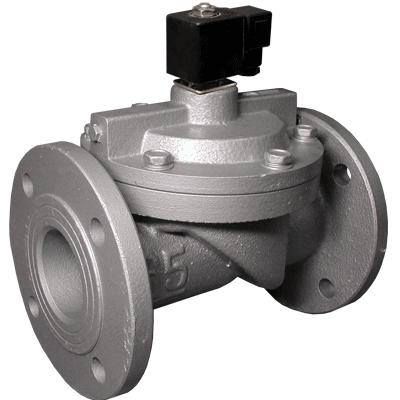

Соленоидный клапан (клапан электромагнитный) AR-YCD21F
Соленоидный клапан (клапан электромагнитный) YCD21F нормально закрытый, фланцевый непрямого действия с диафрагмой на сверхбольшие диаметры до 150 мм.
Нормально закрытый соленоидный клапан - это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Особенности:
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
- Используется только на системах с давлением от 0,03 МПа
- Максимальное давление до 3 МПа
| Параметр | Значение |
| Рабочая среда | вода, горячая вода, воздух, инертные газы, масла, бензин |
| Материалы | корпус: чугун уплотнения: EPDM |
| Температура рабочей среды | -10...120 оС |
| Рабочее давление | 0.03...1 МПа |
| Диаметр условного прохода | 65...150 мм |
| Присоединение | фланцевое F 2 1/2"...F6" |
| Катушка | S21H, ASE21B, IP65 (для Ду=65...100 мм) Y51H, IP65 (для Ду=125...150 мм) |
| Питание | ~220 B, ~110 B, ~24 B =24 B, =12 B |
| Мощность | S21H: 22 BA (AC), 15 Вт (DC) ASE21B: 5.5 BA (AC), 12 Вт (DC) Y51H: 88 BA (AC), 60 Вт (DC) |
| Обозначение | Ду, мм | Kv, м3/ч | Присоединение | Pmin, МПа | Pmax, МПа | Катушка | Вес, кг |
| AR-YCD2165 FHE | 65 | 58 | F2 1/2" | 0.03 | 1 | S21H ASE21B |
17.4 |
| AR-YCD2180 FHE | 80 | 85 | F3" | 21.1 | |||
| AR-YCD21100 FHE | 100 | 149 | F4" | 29.9 | |||
| AR-YCD21125 FHE | 125 | 170 | F5" | Y51H | 44.0 | ||
| AR-YCD21150 FHE | 150 | 213 | F6" | 58.0 |

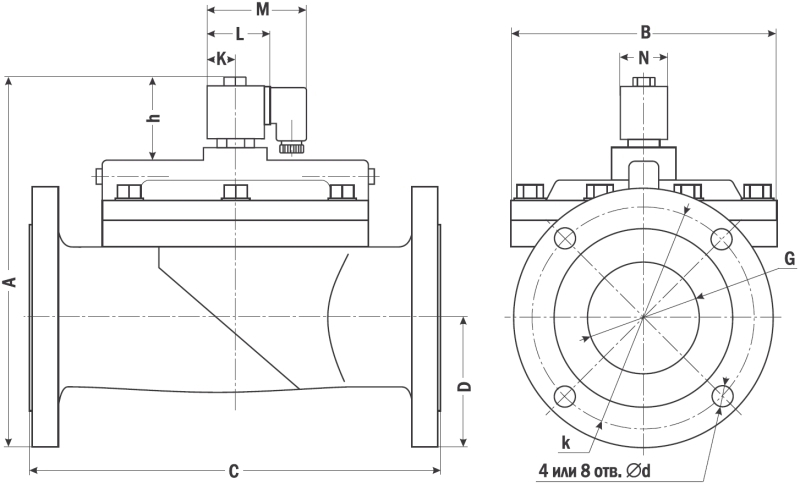

Схема YCD21F (Ду 65...150)
| Размер, мм | AR-YCD2165 | AR-YCD2180 | AR-YCD21100 | AR-YCD21125 | AR-YCD21150 |
| A | 270 | 280 | 300 | 375 | 440 |
| B | 182 | 200 | 232 | 320 | 335 |
| C | 250 | 265 | 355 | 395 | 444 |
| D | 93 | 99 | 108 | 125 | 145 |
| G | F2 1/2" | F3" | F4" | F5" | F6" |
| K | 22 | 22 | 22 | 44 | 44 |
| L | 47 | 47.5 | 50 | 96 | 96 |
| M | 75 | 75 | 75 | 130 | 130 |
| N | 36 | 38 | 38 | 83 | 83 |
| d | 17.5 | 18 | 18 | 18 | 21 |
| k | 145 | 160 | 182 | 210 | 242 |
| h | 73 | 70 | 72 | 110 | 110 |
| Кол-во отверстий | 4 | 4 | 8 | 8 | 8 |
