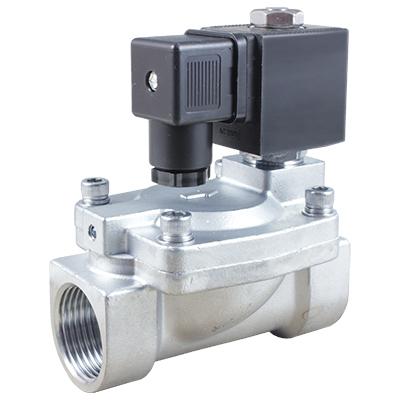

Соленоидный клапан (электромагнитный) AR-YCP11
Описание
Технические характеристики
Габаритные размеры
Комплектность прибора
Клапан соленоидный нормально закрытый непрямого действия с поршнем AR-YCP11 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Пониженное энергопотребление
- Длгий срок службы уплотнителя в среде пара
- Конструкция предусматривает долгосрочную эксплуатацию в системе паротрубопроводов
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
- Работа при высоком давлении до 1.6 МПа
Нормально закрытый соленоидный клапан - это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывает и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актульно применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
| Параметр | Значение |
| Рабочая среда | пар, вода, горячая вода, масла, воздух, инертные газы, аммиак |
| Материал | корпуса: нержавеющая сталь уплотнения: PTFE |
| Температура рабочей среды | -20...180 оС |
| Рабочее давление | 0.05...1.6 МПа |
| Диаметр условного прохода | 12...25 мм |
| Присоединение | резьбовое G/8"...G2" |
| Катушка | S91H, ASE11B, SB543, IP65 |
| Питание | ~220 B, ~110 B, ~24 B =24 Вб =12 В |
| Мощность | S91H: 20 BA (AC), 14 Bт (DC) ASE11B: 4.5 BA (AC), 8 Вт (DC) SB543: 23 BA (AC), 13 Вт (DC) |
| Модель | Ду, мм | Kv, м3/ч | Присоединение | Pmin, МПа | Pmax, МПа | Катушка | Вес, кг |
| нерж. | |||||||
| AR-YCP11-12 GYP | 12 | 3.8 | G3/8" | 0.05 | 1.6 | S91H ASE11B AB543 |
0.7 |
| AR-YCP11-15 GYP | 15 | 3.8 | G1/2" | 0.7 | |||
| AR-YCP11-20 GYP | 20 | 8 | G3/4" | 1.0 | |||
| AR-YCP11-25 GYP | 25 | 10.2 | G1" | 1.3 |

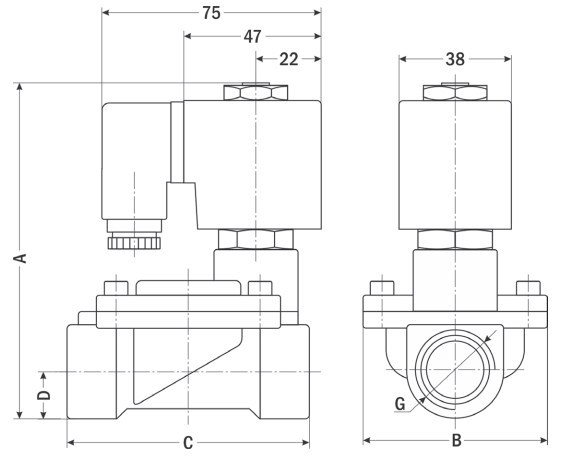

| Размер, мм | AR-YCP11-12 | AR-YCP11-15 | AR-YCP11-20 | AR-YCP11-25 |
| A | 106 | 106 | 117 | 128 |
| B | 48 | 48 | 60 | 72 |
| C | 75 | 75 | 83 | 100 |
| D | 13.5 | 13.5 | 16.5 | 20 |
| G | 3/8" | 1/2" | 3/4" | 1" |
