Соленоидный клапан (электромагнитный) AR-YCH21

ОписаниеТехнические характеристикиГабаритные размерыДокументация

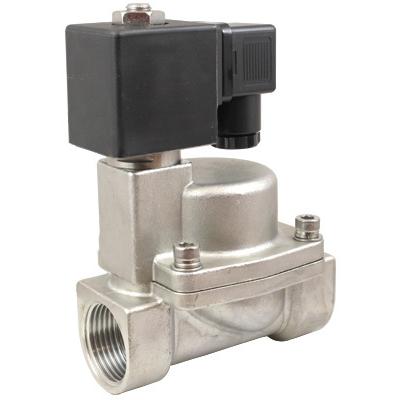

Клапан соленоидный нормально закрытый непрямого действия с поршнем AR-YCH21 предназначен для управления потоком рабочей среды в трубопроводе.

Нормально закрытый соленоидный клапан - это магнитный клапан,  в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении упарвляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Особенности:

  • Работа при высоком давлении до 5 МПа
Параметр Значение
Рабочая среда пар, вода, горячая вода, воздух, инертные газы, масла
Материал Корпуса: нержавеющая сталь
Уплотнения: PTFE
Температура рабочей среды -20...180 оС
Рабочее давление 0.5...5.0 МПа
Диаметр условного прохода 12...25 мм
Присоединение резьбовое G1/8"...G1"
Катушка S21H, ASE21B, Ex1320, SB282, IP65
Питание ~220 B, ~110 B, ~24 В
=24 В, =12 В
Мощность S21H: 22 BA (AC), 15 Вт (DC)
ASE21B: 5.5 BA (AC), 12 Вт (DC)
EX1320: 28 BA (AC), 20 Вт (DC)
SB282: 24 BA (AC), 17 Вт (DC)
Модель Ду, мм Kv, м3 Присоединение Pmin, МПа Pmax, МПа Катушка Вес, кг
AR-YCH2112 GSP 12 3.84 G3/8" 0.5 5.0 S21H
ASE21B
Ex1320
SB282
0.9
AR-YCH2115 GSP 15 3.84 G1/2" 0.9
AR-YCH2120 GSP 20 7.93 G3/4" 1.1
AR-YCH2125 GSP 25 10.24 G1" 1.8

YCH21ch

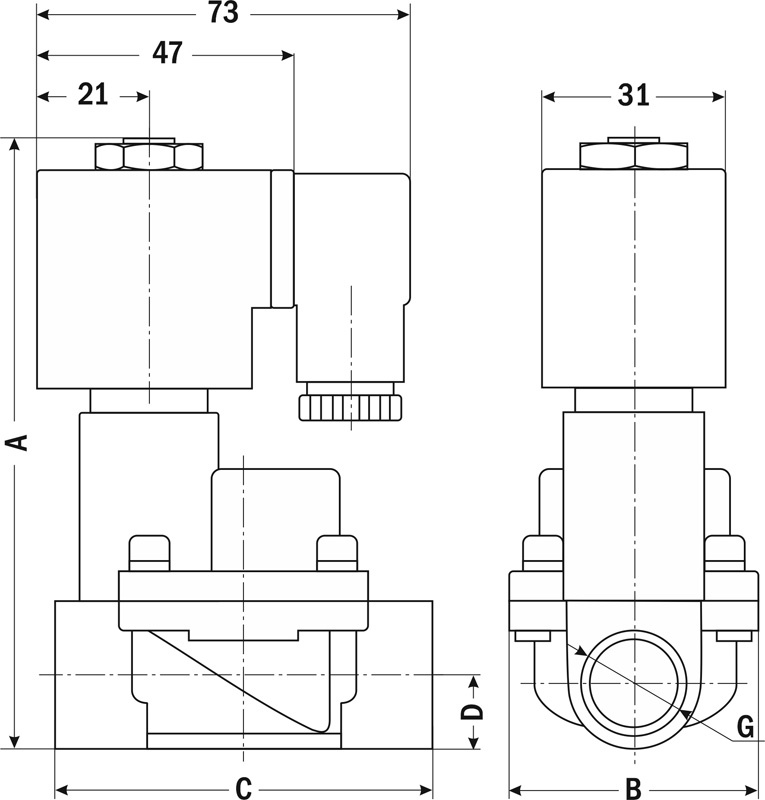

Размер, мм AR-YCH2112 AR-YCH2115 AR-YCH2120 AR-YCH2125
A 123 123 143 145
B 46 46 60 65
C 74 74 83 101
D 14 14 17.5 20
G 3/8" 1/2" 3/4" 1"

Руководство по эксплуатации
