Соленоидный клапан (электромагнитный) AR-YCFP31

ОписаниеТехнические характеристикиГабаритные размерыДокументация

Клапан соленоидный нормально закрытый непрямого действия с поршнем для агрессивных сред AR-YCFP31 предназначен для управления потоком рабочей среды в трубопроводе.

Нормально закрытый соленоидный клапан - это магнитный клапан,  в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении упарвляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Особенности:

  • Использование на агрессивные среды, в том числе 60% раствор серной или соляной кислоты, при высоких температурах до 95 оС
  • Изолированный от рабочей среды поршень
  • Длительный срок службы
Параметр Значение
Рабочая среда концентрированные щелочи, кислоты, соли
Материал Корпуса: хлорированный поливинилхлорид (ХПВХ)
Уплотнения: VITON
Температура рабочей среды -20...95 оС
Рабочее давление 0.01...0.6 МПа
Диаметр условного прохода 15...50 мм
Присоединение резьбовое 1/2", 3/4", 1 1/4", 1 1/2", 2"
Катушка YC1B, YE1B, YF1B
Питание ~220 B, ~110 B, ~24 В
=24 В, =12 В
Мощность YC1B: 15 BA (AC), 16 Вт (DC)
YE1B: 5 BA (при запуске 200 ВА) (AC), 28 Вт (DC)
YF1B: 10 BA (при запуске 350 ВА) (AC), 25 Вт (при запуске 75 Вт) (DC)
Модель Ду,
мм
Kv,
м3
Присоединение Pmin,
МПа
Pmax,
МПа
Катушка Вес,
кг
AR-YCFP3115 GCV 15 3.84 G1/2" 0.01 0.6 YC1B 0.82
AR-YCFP3120 GCV 20 7.93 G3/4" 0.83
AR-YCFP3125 GCV 25 10.24 G1" 0.94
AR-YCFP3132 GCV 32 20.47 G1 1/4" YE1B 1.33
AR-YCFP3140 GCV 40 24.74 G1 1/2" 1.36
AR-YCFP3150 GCV 50 40.94 G2" YF1B 2.67

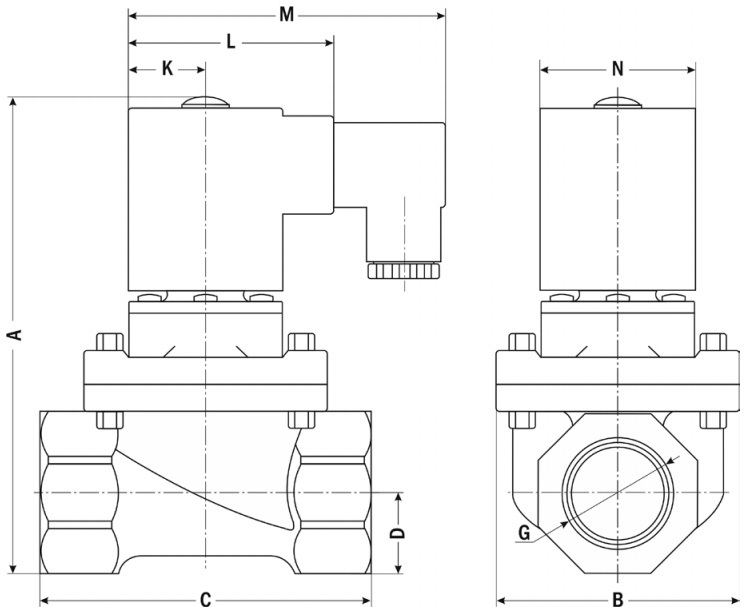

ycfp31ch1

Размер, мм AR-YCFP31, Ду, мм
15 20 25 32 40 50
А 127 134 143 188 193 230
В 63 63 74 92 92 124
С 74 78 99 119 128 170
D 16 19 24 31 32.5 38
G 1/2" 3/4" 1" 1 1/4" 1 1/2" 2"
K 22.5 22.5 22.5 23 23 31
L 56 56 56 58 58 76
M 89 89 89 90 90 109
N 45 45 45 46 46 62

Руководство по эксплуатации
