Соленоидный клапан (электромагнитный) AR-YCE11

Описание

Технические характеристики

Габаритные размеры

Комплектность прибора

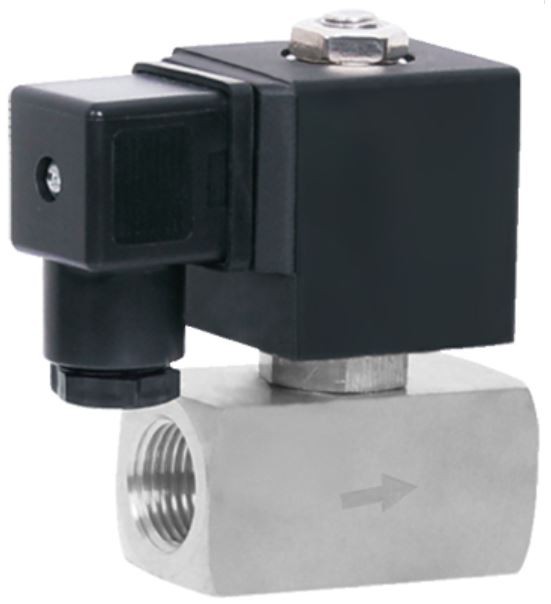

Клапан соленоидный миниатюрный нормально закрытый прямого действия с поршнем AR-YCE11 предназнначен для управления потоком рабочей среды в трубопроводе

Особенности:

  • Срабатывание при нулевом давлении
  • Пониженное энергопотребление
  • Компактный размер

Нормально закрытый соленоидный клапан - это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывает и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актульно применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Параметр Значение
Рабочая среда пар, вода, горячая вода, воздух, инертные газы, масла
Материал корпуса: нержавеющая сталь
уплотнения: PTFE
Температура рабочей среды -20...180 оС
Рабочее давление 0...1.6 МПа
Диаметр условного прохода 8 мм, 9 мм
Присоединение резьбовое G1/8", G1/4", G3/8", G1/2"
Катушка S21H, ASE21B, Ex1320, SB282, IP65
Питание ~220 B, ~110 B, ~24 B
=24 В, =12 В
Мощность S21H: 22 BA (AC), 15 Вт (DC)
ASE21B: 5.5 BA (AC), 12 Вт (DC)
Ex1320: 28 BA (AC), 20 Вт (DC)
SB282: 24 BA (AC), 17 Вт (DC)
Модель Ду, мм Kv, м3 Присоединение Pmin, МПа Pmax, МПа Катушка Вес, кг
AR-YCE11091 8.0 0.68 1/8" 0 1.6 S21H
ASE21B
Ex1320
SB282
0.42
AR-YCE11092 9.0 1/4"
AR-YCE11093 3/8"
AR-YCE11094 1/2" 0.5

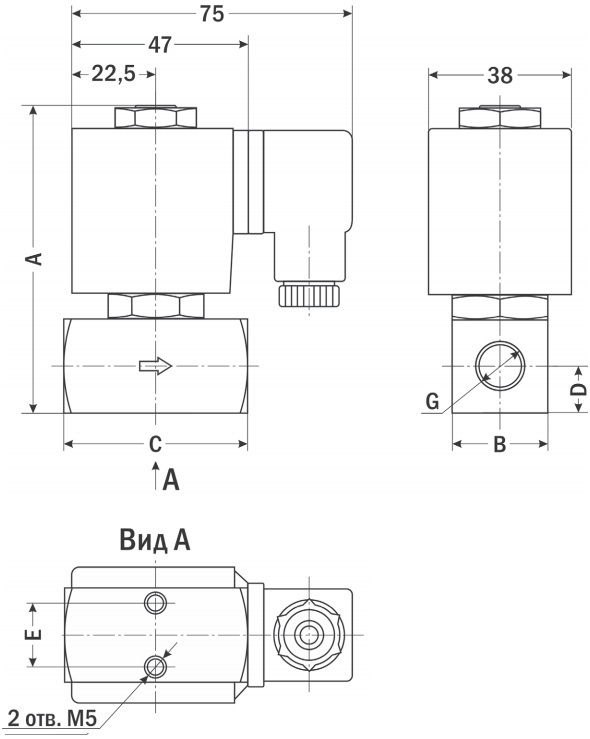

yce11ch1

Размер, мм AR-YCE11
-091 -092 -093 -094
A   81.5   83.5
B   25   27
C   45   53
D 7.5 9 11 13.5
E 16
G 1/8" 1/4" 3/8" 1/2"
