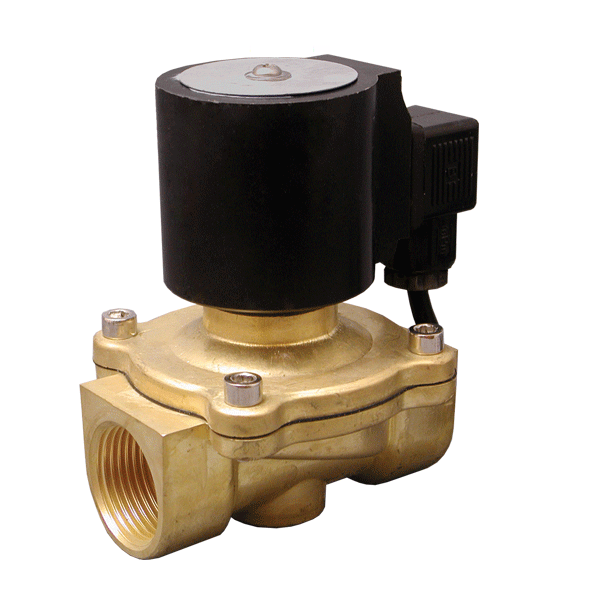

Клапан соленоидный нормально закрытый прямого действия с диафрагмой для использования под водой AR-YCDF11. Предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Нормально закрытый соленоидный клапан - это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывает и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актульно применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
| Параметр | Значение | |
| Рабочая среда | вода, горячая вода | |
| Материал | корпуса: латунь, нержавеющая сталь уплотнения: VITON |
|
| Температура рабочей среды | -10...120 оС | |
| Рабочее давление | 0.03...0.5 МПа | |
| Диаметр условного прохода | 15...50 мм | |
| Присоединение | резьбовое G1/2"...G2" | |
| Катушка* | F14B, F24B, IP68 выводные провода 95 см |
|
| Питание | F14B | ~220 B, ~110 B, ~24 B |
| F24B | =24 В, =12 В | |
| Мощность | F14B | 24 BA (AC) |
| F24B | 15 Вт (DC) | |
Примечание:
Шток у клапана с катушкой F14B короче, поэтому ее нельзя заменить на катушку F24B.
Шток у клапана с катушкой F24B длиннее, поэтому ее можно заменить на катушку F14B.
| Модель | Ду, мм | Kv, м3/ч | Присоединение | Pmin, МПа | Pmax, МПа | Катушка | Вес, кг |
| AR-YCDF1115 GYZ | 15 | 3.84 | G1/2" | 0.03 | 0.5 | F14B F24B |
1.035 |
| AR-YCDF1120 GYZ | 20 | 7.93 | G3/4" | 1.125 | |||
| AR-YCDF1125 GYZ | 25 | 10.24 | G1" | 1.5 | |||
| AR-YCDF1132 GYZ | 32 | 18.77 | G1 1/4" | 2.2 | |||
| AR-YCDF1140 GYZ | 40 | 25.59 | G1 1/2" | 2.7 | |||
| AR-YCDF1150 GYZ | 50 | 40.94 | G2" | 3 |

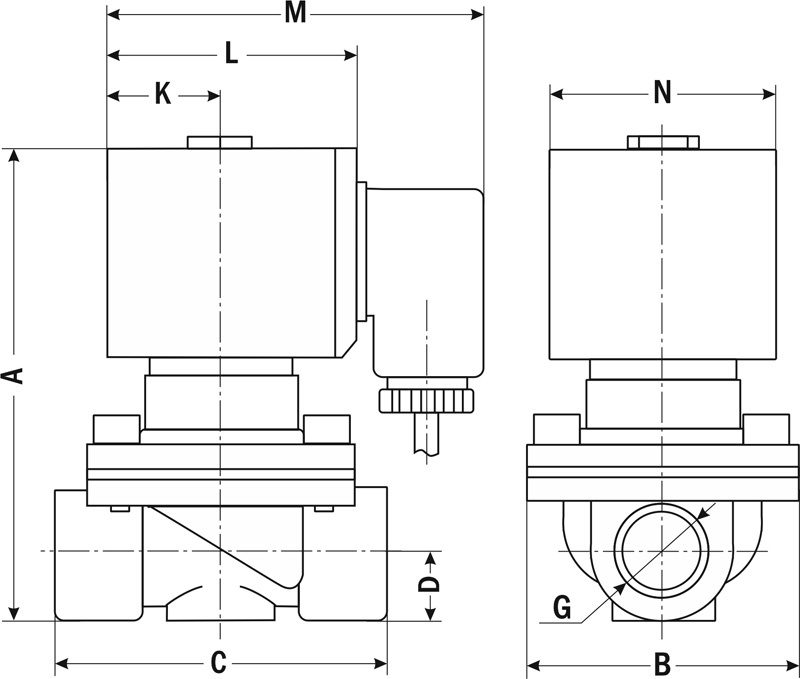

| Размер, мм | AR-YCDF11, Ду, мм | |||||
| 15 | 20 | 25 | 32 | 40 | 50 | |
| A F24B | 110 | 118 | 122 | 136 | 148 | 155 |
| A F14B | 100 | 108 | 112 | 126 | 138 | 145 |
| B | 54 | 54 | 76 | 120 | 120 | 160 |
| C | 67.5 | 69.5 | 97 | 120 | 120 | 160 |
| D | 11 | 14 | 20 | 30 | 30 | 37 |
| G | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" |
| K | 25 | 25 | 25 | 28.5 | 28.5 | 28.5 |
| L | 55 | 55 | 55 | 66 | 66 | 66 |
| M | 84 | 84 | 84 | 94 | 94 | 94 |
| N | 50 | 50 | 50 | 57 | 57 | 57 |
Руководство по эксплуатации
