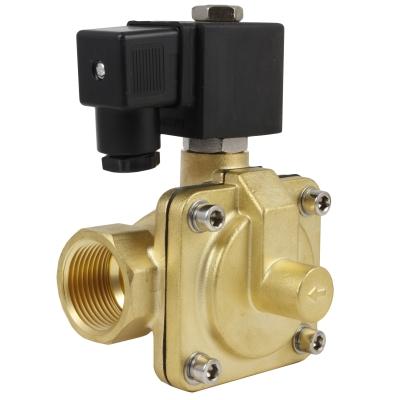

Соленоидный клапан (электромагнитный) AR-YCB31
Клапан соленоидный нормально закрытый непрямого действия с диафрагмой AR-YCB31 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Работа при высоком давлении до 1.6 МПа
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
- Высокая износостойкость
Нормально закрытый соленоидный клапан - это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывает и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актульно применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
| Параметр | Значение |
| Рабочая среда | вода, горячая вода, воздух, инертные газы, масла |
| Материал | корпуса: латунь уплотнения: VITON |
| Температура рабочей среды | -10...120 оС |
| Рабочее давление | 0.03...1.6 МПа |
| Диаметр условного прохода | 12...25 мм |
| Присоединение | резьбовое G3/8"...G1" |
| Катушка | S91H, ASE11B, SB543, IP65 |
| Питание | ~220 B, ~110 B, ~24 B =24 В, =12 В |
| Мощность | S91H: 20 BA (AC), 14 Вт (DC) ASE11B: 4.5 BA (AC), 8 Вт (DC) SB543: 23 BA (AC), 13 Вт (DC) |
| Модель | Ду, мм | Kv, м3/ч | Присоединение | Pmin, МПа | Pmax, МПа | Катушка | Вес, кг |
| AR-YCB3112 GBV | 12 | 3.9 | G3/8" | 0.03 | 1.6 | S91H ASE11B SB543 |
1.0 |
| AR-YCB3115 GBV | 15 | 3.9 | G1/2" | 1.0 | |||
| AR-YCB3120 GBV | 20 | 8 | G3/4" | 1.2 | |||
| AR-YCB3125 GBV | 25 | 10.3 | G1" | 1.45 |

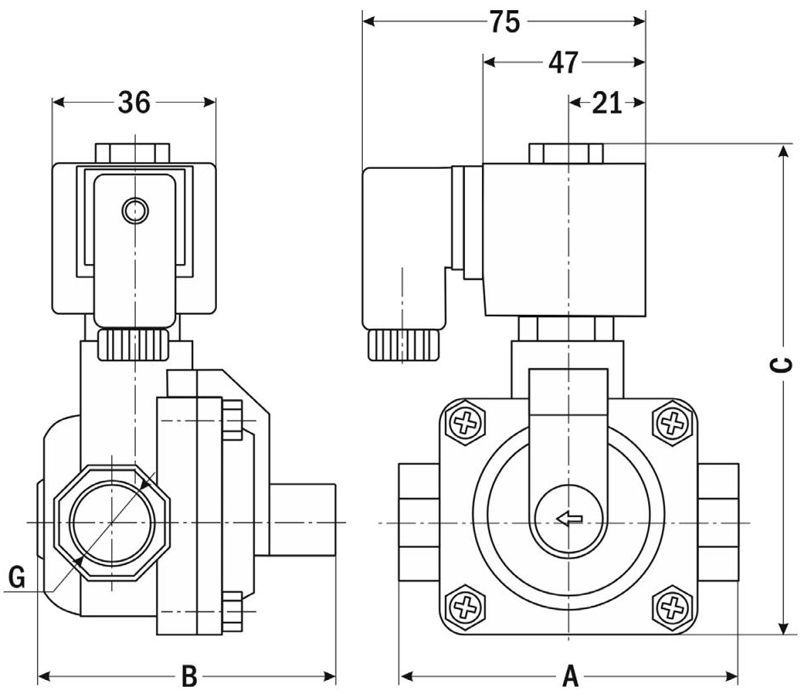

| Размер, мм | AR-YCB3112 | AR-YCB3115 | AR-YCB3120 | AR-YCB3125 |
| A | 72 | 72 | 84 | 100 |
| B | 66.5 | 66.5 | 73 | 80 |
| C | 112 | 112 | 123 | 135 |
| G | 3/8" | 1/2" | 3/4" | 1" |
