Соленоидный клапан (электромагнитный) AR-SB165-HSB
Клапан соленоидный нормально закрытый непрямого действия с поршнем на высокое давление до 15.0 МПа AR-SB165-HSB предназначен для управления потоком рабочей среды в трубопроводе.
Нормально закрытый соленоидный клапан - это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении упарвляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Особенности:
- Работа при высоком давлении до 15.0 МПа
- Использование только в системах с давлением от 0.5 МПа
| Параметр | Значение |
| Рабочая среда | пар, воздух, горячая вода, воздух, инертные газы, масла |
| Материал | Корпуса: нержавеющая сталь Уплотнения: PTFE |
| Температура рабочей среды | -20...120 оС (по спецзаказу: -60...200 оС) |
| Рабочее давление | 0.5...15 МПа |
| Диаметр условного прохода | 6...50 мм |
| Присоединение | резьбовое G1/8"...G2" |
| Катушка | SB298-H |
| Питание | ~220 B, ~110 B, ~24 В =24 В, =12 В |
| Мощность | SB298-H-S: ~25 BA (AC), =25 Bт (DC) SB298-H-B: ~40 BA (AC), =40 Вт (DC) |
| Модель | Ду, мм | Kv, м3/ч | Присоединение | Pmin, МПа | Pmax, МПа | Катушка | Вес, кг |
| AR-SB165-HSC-06 GSP | 6 | 0.3 | 1/8" | 0.5 | 15 | SB298-H-S | 2.2 |
| AR-SB165-HSC-08 GSP | 8 | 1.5 | 1/4" | ||||
| AR-SB165-HSC-10 GSP | 10 | 2.1 | 3/8" | ||||
| AR-SB165-HSC-15 GSP | 15 | 2.8 | 1/2" | 3.6 | |||
| AR-SB165-HSC-20 GSP | 20 | 4.2 | 3/4" | SB298-H-B | 4 | ||
| AR-SB165-HSC-25 GSP | 25 | 7.2 | 1" | ||||
| AR-SB165-HSC-32 GSP | 32 | 10.5 | 1 1/4" | 6.5 | |||
| AR-SB165-HSC-40 GSP | 40 | 15.3 | 1 1/2" | 8.5 | |||
| AR-SB165-HSC-50 GSP | 50 | 19.5 | 2" | 12 |

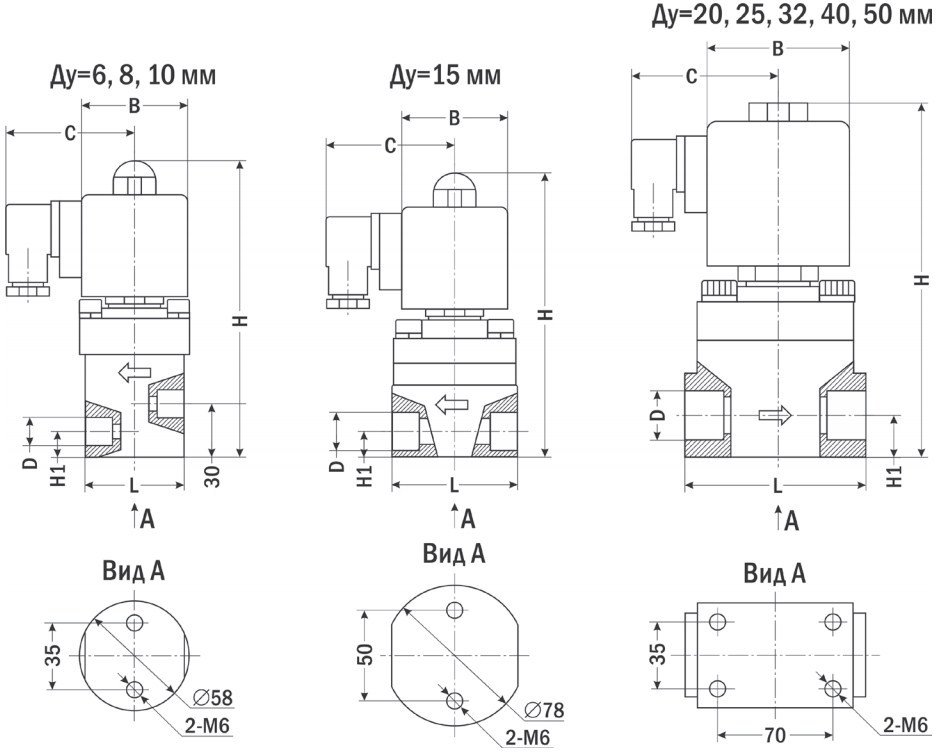

| Параметр | AR-SB165-HSB, Ду, мм | ||||||||
| -06 | -08 | -10 | -15 | -20 | -25 | -32 | -40 | -50 | |
| В | 56 | 56 | 56 | 56 | 70 | 70 | 70 | 70 | 70 |
| С | 70 | 70 | 70 | 70 | 80 | 80 | 80 | 80 | 80 |
| D | G1/8" | G1/4" | G3/8" | G1/2" | G3/4" | G1" | G1 1/4" | G1 1/2" | G2" |
| H | 160 | 160 | 160 | 165 | 190 | 190 | 200 | 240 | 270 |
| H1 | 15 | 15 | 15 | 15 | 22 | 22 | 30 | 33 | 40 |
| L | 53 | 53 | 53 | 73 | 95 | 95 | 115 | 130 | 170 |
