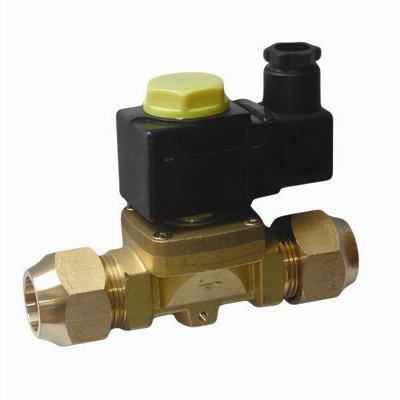

Клапан нормально закрытый прямого действия с диафрагмой AR-SB125 предназначен для управления потоком рабочей среды в трубопроводе.
Нормально закрытый соленоидный клапан - это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении упарвляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Особенности:
Параметр | Значение | |
Рабочая среда | фреон и все другие типы хладагентов, кроме аммиака | |
Материал | Корпуса | латунь+медь - для соединения под пайку латунь - для резьбового соединения |
Уплотнения | PTFE | |
Температура рабочей среды | -20...180 оС | |
Рабочее давление | 0...2.1 МПа | |
Диаметр условного прохода | 2.2...25.5 мм | |
Присоединение | резьбовое G1/4"...G3/4" или под пайку 1/4"...1 1/8" | |
Катушка | SB040, IP65 | |
Питание | ~220 B, ~110 B, ~24 В =24 В, =12 В |
|
Мощность | 9 BA (AC), 8 Вт (DC) |
Модель | Присоединение | Kv, м3/ч |
Ду, мм |
Pmin, МПа |
Pmax, МПа |
Катушка | |
Резьба | Под пайку | ||||||
AR-SB125-1020/2 GBP | JIC 7/16"-20 | - | 0.175 | 2.5 | 0.0 | 2.1 | SB040 |
AR-SB125-1020/3 GBP | 3/8" | - | 0.23 | 3.0 | |||
AR-SB125-1028/2 GBP | - | 1/4" | 0.15 | 2.2 | |||
AR-SB125-1028/3 GBP | - | 3/8" | 0.23 | 3.0 | |||
AR-SB125-1064/3 GBP | 3/8" | - | 0.8 | 7.0 | |||
AR-SB125-1064/4 GBP | JIC 3/4"-16 | - | |||||
AR-SB125-1068/3 GBP | - | 3/8" | |||||
AR-SB125-1068/4 GBP | - | 1/2" | |||||
AR-SB125-1070/4 GBP | JIC 3/4"-16 | - | 2.2 | 12.5 | |||
AR-SB125-1070/5 GBP | 5/8" | - | 2.61 | 12.5 | |||
AR-SB125-1070/6 GBP | JIC 1.1/16"-12 | - | 17.0 | ||||
AR-SB125-1078/4 GBP | - | 1/2" | 2.2 | 12.5 | |||
AR-SB125-1078/5 GBP | - | 5/8" | 2.61 | 12.5 | |||
AR-SB125-1078/6 GBP | - | 3/4" | 17.0 | ||||
AR-SB125-1078/7 GBP | - | 7/8" | 12.5 | ||||
AR-SB125-1078/9 GBP | - | 1 1/8" | 10 | 25.5 | |||
AR-SB125-1079/7 GBP | - | 7/8" | 2.61 | 12.5 | |||
AR-SB125-1090/5 GBP | 5/8" | - | 17.0 | ||||
AR-SB125-1099/9 GBP | - | 1 1/8" |

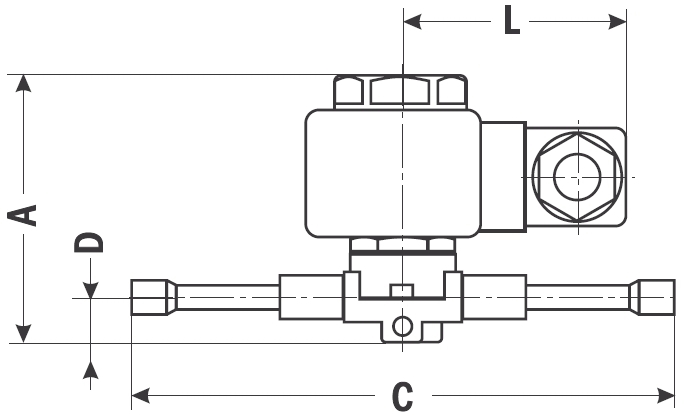

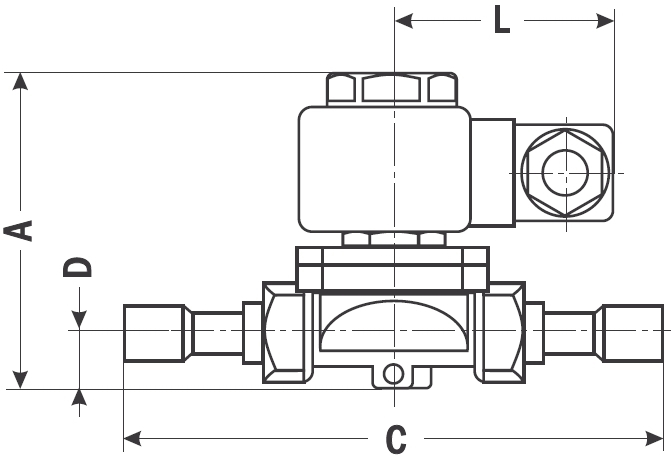

1020/2, 1020/3 | 1028/2, 1028/3 |

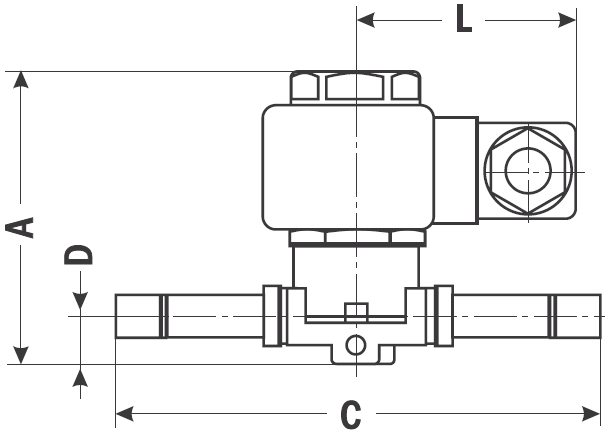

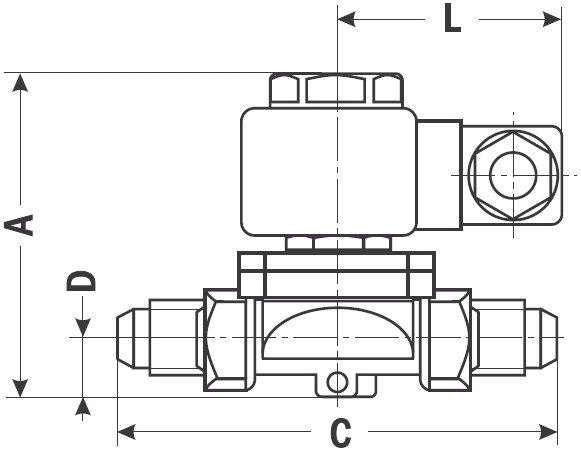

1064/3, 1064/4 | 1068/3, 1068/4 |

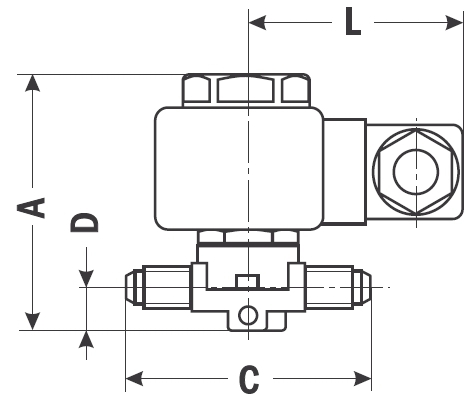

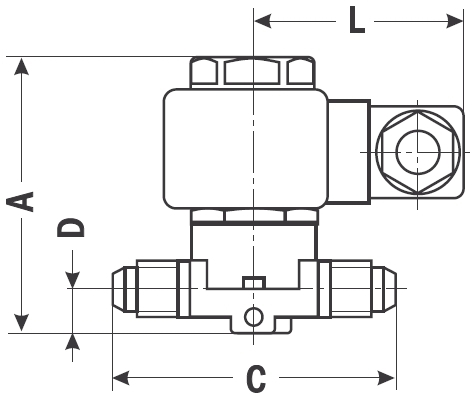

1070/4, 1070/5, 1070/6, 1090/5 | 1078/4, 1078/5, 1078/6, 1078/7, 1078/9, 1079/7, 1099/9 |
Модель | Размеры, мм | Вес, кг | |||
А | D | C | L | ||
AR-SB125-1020/2 | 75 | 12.5 | 58 | 50 | 0.35 |
AR-SB125-1020/3 | 65 | 0.36 | |||
AR-SB125-1028/2 | 109 | 0.36 | |||
AR-SB125-1028/3 | 120 | 0.37 | |||
AR-SB125-1064/3 | 82 | 12 | 72 | 0.42 | |
AR-SB125-1064/4 | 72 | 0.43 | |||
AR-SB125-1068/3 | 120 | 0.43 | |||
AR-SB125-1068/4 | 131 | 0.43 | |||
AR-SB125-1070/4 | 91 | 16 | 104 | 0.75 | |
AR-SB125-1070/5 | 108 | 0.73 | |||
AR-SB125-1070/6 | 119 | 0.88 | |||
AR-SB125-1078/4 | 155 | 0.73 | |||
AR-SB125-1078/5 | 175 | 0.73 | |||
AR-SB125-1078/6 | 172 | 0.72 | |||
AR-SB125-1078/7 | 189 | 0.75 | |||
AR-SB125-1079/7 | 180 | 1.39 | |||
AR-SB125-1078/9 | 103 | 21 | 240 | 1.39 | |
AR-SB125-1090/5 | 106 | 28 | 120 | 0.65 | |
AR-SB125-1099/9 | 103 | 25 | 220 | 1.9 |
