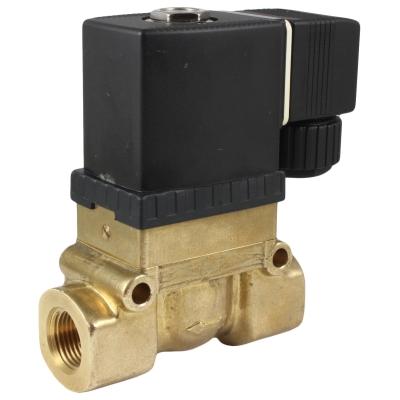

Соленоидный клапан (электромагнитный) AR-SB116-5

ОписаниеТехнические характеристикиГабаритные размерыДокументация

Клапан соленоидный нормально закрытый непрямого действия для систем пожаротушения AR-SB116-5 предназначен для управления потоком рабочей среды в трубопроводе.

Нормально закрытый соленоидный клапан - это магнитный клапан,  в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении упарвляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Особенности:

  • Работа при высоком давлении до 5 МПа
  • Высокая частота срабатывания: до 60 циклов открытия/закрытия в минуту
  • Использование для природного газа
Параметр Значение
Рабочая среда вода, горячая вода, бытовой и природный газ, ацетилен, нефтяной газ
Материал Корпуса: латунь
Уплотнения: PTFE
Температура рабочей среды 0...90 оС
Рабочее давление 0.1...5 МПа
Диаметр условного прохода 13...25 мм
Присоединение резьбовое G1/4"...G1"
Катушка SB086, ASE11B, IP65
Питание ~220 B, ~110 B, ~24 В
=24 В, =12 В
Мощность SB086: 22 BA (AC), 16 Bт (DC)
ASE11B: 4.5 BA (AC), 8 Bт (DC)
Модель Ду, мм Kv, м3 Присоединение Pmin, МПа Pmax, МПа Катушка Вес, кг
AR-SB116-5008 GBP 13 2.52 G1/4" 0.1 5 SB086, ASE11B 0.76
AR-SB116-5010 GBP G3/8"
AR-SB116-5015 GBP G1/2"
AR-SB116-5020 GBP 20 5 G3/4" 4 1.24
AR-SB116-5025 GBP 25 8.5 G1" 1.9

sb1165ch1

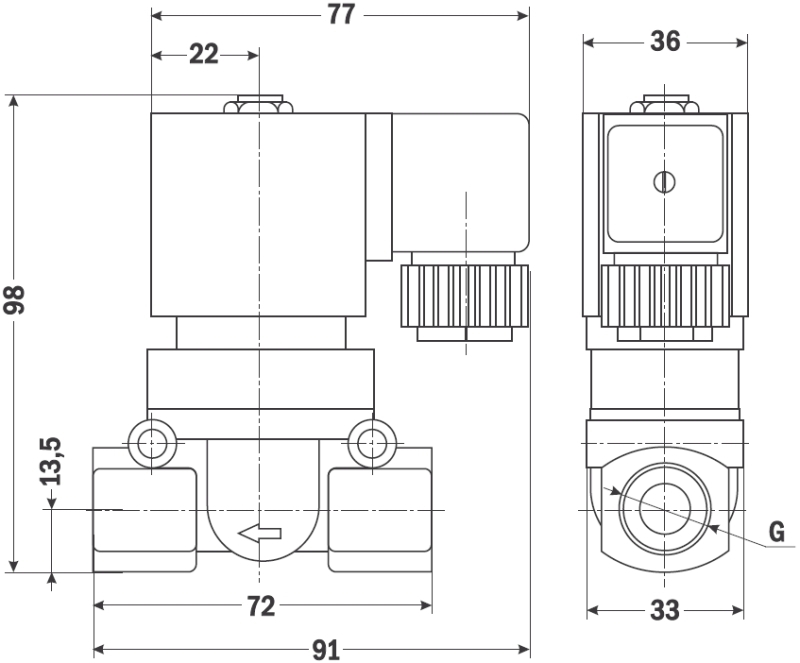

Габаритные размеры SB116-5, 13 мм

Размер, мм AR-SB116-5008 AR-SB116-5010 AR-SB116-5015
G 1/4" 3/8" 1/2"

sb1165ch2

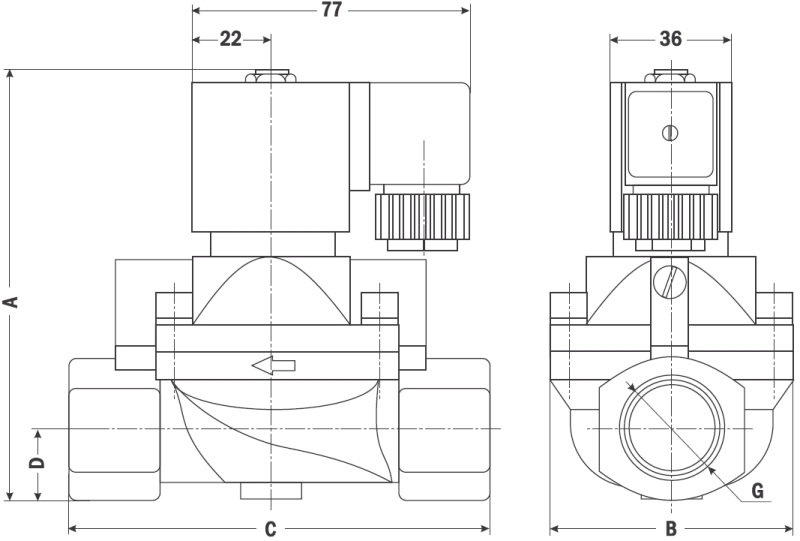

Габаритные размеры SB116-5, 20...25 мм

Размер, мм AR-SB116-5020 AR-SB116-5025
A 115 120
B 57 70
C 95 116
D 18 20.5
G 3/4" 1"

Руководство по эксплуатации
