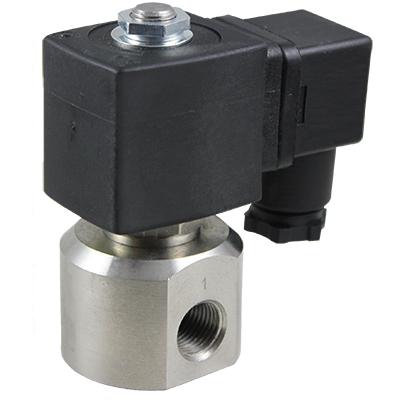

Соленоидный клапан (электромагнитный) AR-RMF22
Клапан соленоидный нормально закрытый непрямого действия с поршнем AR-RMF22 предназначен для управления потоком рабочей среды в трубопроводе.
Нормально закрытый соленоидный клапан - это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении упарвляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Особенности:
- Работа при высоком давлении до 5.5 МПа
- Срабатывание при нулевом давлении
- Компактный размер
| Параметр | Значение |
| Рабочая среда | пар, вода, горячая вода, воздух, инертные газы, масла |
| Материал | Корпуса: нержавеющая сталь Уплотнения: VITON |
| Температура рабочей среды | -40...180 оС |
| Рабочее давление | 0...5.5 МПа |
| Диаметр условного прохода | 2...5 мм |
| Присоединение | резьбовое G1/8"...G3/8" |
| Катушка | SB475, IP65 |
| Питание | ~220 B, ~110 B, ~24 В =24 В, =12 В |
| Мощность | 18 BA (AC), 14 Вт (DC) |
| Модель | Ду, мм | Kv, м3/ч | Присоединение | Pmin, МПа | Pmax, МПа | Катушка | Вес, кг |
| AR-RMF22 GSV | 2 | 0.13 | G1/8", G1/4", G3/8" | 0 | 5.5 | SB475 | 0.45 |
| 3 | 0.3 | 2.5 | 0.47 | ||||
| 4 | 0.5 | 1.2 | |||||
| 5 | 0.71 | 1 |
Руководство по эксплуатации
