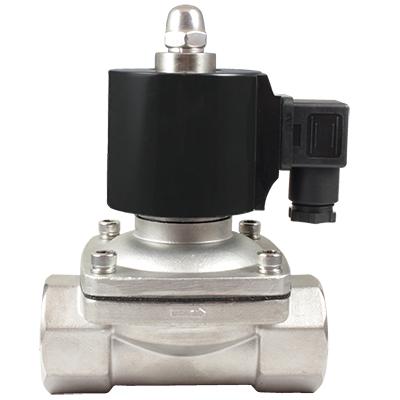

Соленоидный клапан (электромагнитный) AR-2K21
Описание
Технические характеристики
Габаритные размеры
Комплектность прибора
Клапан соленоидный нормально закрытый прямого действия с диафрагмой AR-2K21 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Срабатывание при нулевом давлении
- Долгий срок службы
Нормально закрытый соленоидный клапан - это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывает и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
| Параметр | Значение |
| Рабочая среда | пар, вода, горячая вода, воздух, инртные газы, масла |
| Материал | корпуса: латунь, нержавеющая сталь уплатнения: VITION |
| Температура рабочей среды | -20...150 оС |
| Рабочее давление | 0...1 МПа (для воздуха и инертных газов) 0...0.7 МПа (для остальных сред) |
| Диаметр условного прохода | 16...50 мм |
| Присоединение | резьбовое G 3/8"...G 2" |
| Катушка | AS01, AS02 (S51H, SB474); IP65 (Ду=16...25 мм) AS03 (SD01); IP65 (Ду=35...50 мм) |
| Питание | ~220 B, ~110 B, ~24 B =24 В, =12 В |
| Мощность | AS01: 26 BA (AC) AS02: 30 Вт (DC) AS03: 28 BA (AC), 38 Вт (DC) (S51H: 40 BA (AC), 30 Вт (DC)) (SB474: 28 BA (AC), 20 Вт (DC)) (SD01: 35 BA (AC), 30 Вт (DC)) |
| Модель | Ду, мм | Kv, м3/ч | Присоединение | Pmin, МПа |
Pmax, МПа |
Катушка | Вес, кг | |
| латунь | сталь | |||||||
| AR-2K21-10 GYV | 16 | 4.1 | 3/8" | 0 | 0.7 (1.0)* |
AS01 (AC) AS02 (DC) (S51H, SB474) |
0.76 | 0.75 |
| AR-2K21-15 GYV | 1/2" | 0.72 | 0.72 | |||||
| AR-2K21-20 GYV | 20 | 6.5 | 3/4" | 0.79 | 0.84 | |||
| AR-2K21-25 GYV | 25 | 10.2 | 1" | 1.17 | 1.36 | |||
| AR-2K21-35 GYV | 35 | 20.5 | 1 1/4" | AS03 (SD01) |
2.28 | 3.15 | ||
| AR-2K21-40 GYV | 40 | 24.7 | 1 1/2" | 2.43 | 2.37 | |||
| AR-2K21-50 GYV | 50 | 41 | 2" | 3.87 | 3.8 | |||
*Max рабочее давление давление клапана: для воздуха и инертных газов - 1.0 МПа, для остальных сред - 0.7 МПа

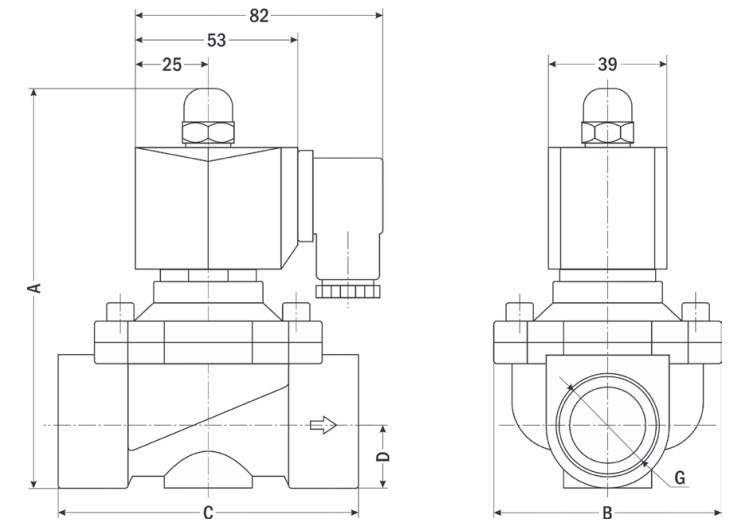

Ду = 16...25 мм

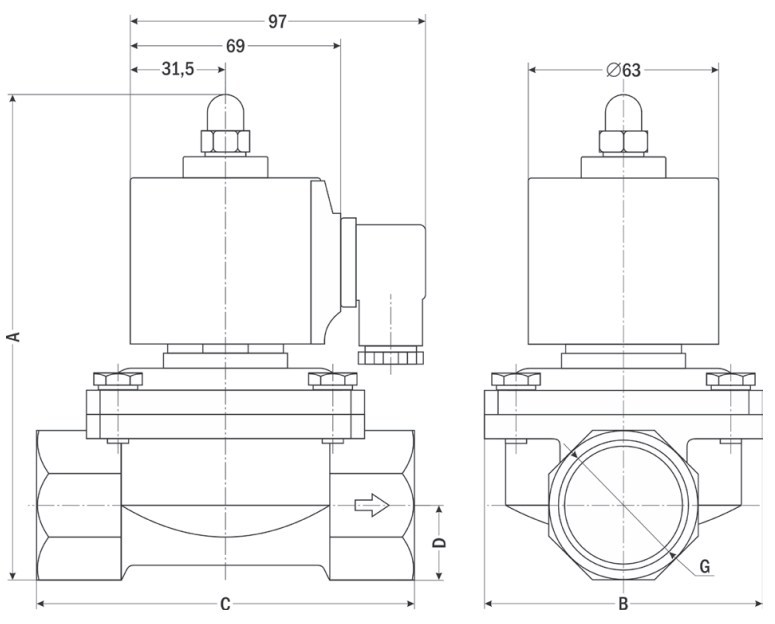

Ду = 35...50 мм
| Размер, мм |
AR-2K21 | |||||||||||||
| -10 | -15 | -20 | -25 | -35 | -40 | -50 | ||||||||
| GBV | GSV | GBV | GSV | GBV | GSV | GBV | GSV | GBV | GSV | GBV | GSV | GBV | GSV | |
| A | 108 | 110 | 108 | 111 | 114 | 121 | 120 | 129 | 161 | 163 | 166 | 166 | 185 | 185 |
| B | 57 | 56.5 | 57 | 57 | 57 | 56 | 73 | 75 | 92 | 90 | 94 | 94 | 123 | 125 |
| C | 66 | 67 | 66 | 67 | 71 | 73 | 99 | 97 | 125 | 116 | 125 | 123 | 163 | 166 |
| D | 14 | 14 | 13 | 14 | 17 | 18 | 20 | 21 | 27 | 25 | 29 | 28 | 33 | 33 |
| G | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | |||||||
