Кран шаровой смесительный неполнопроходной с электроприводом AR-GH100-2
ОписаниеТехнические характеристикиГабаритные размерыКомплектность прибора

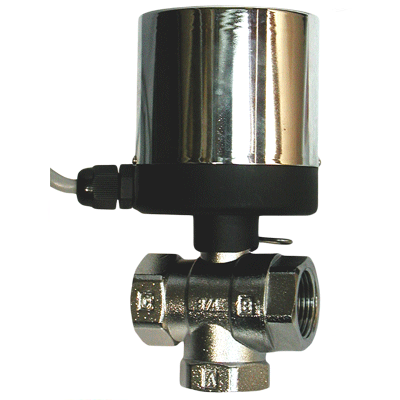

Кран шаровой трехходовой переключающий неполнопроходной с электроприводом AR-GH100-2 предназначен для управления потоком рабочей среды в трубопроводе.
Особенности:
- Плавная бесступенчатая регулировка
- Защита привода от перегрузок: автоматическое отключение привода при засорении клапана и перегреве привода
- Легко заменяемый привод
- Коническая резьба Rc является предпочтительным способом присоединения к цилиндрической резьбе G, так как обеспечивает наилучший контакт и наиболее высокую герметичность соединения
- Двухслойное кольцевое уплотнение
- Низкий уровень шума: менее 45 дБ
| Параметр | Значение |
| Рабочая среда | вода, горячая вода, воздух, инертные газы, масла, бензин, слабые кислоты, спирт |
| Материал | корпуса: хромированная латунь уплотнения: PTFE |
| Температура рабочей среды | -10...125 оС |
| Рабочее давление | 0...1 МПа |
| Диаметр условного прохода | 12...23 мм |
| Присоединение | резьбовое Rc 1/2"...Rc 1" |
| Модель электропривода | GH100-8Nm, IP65 |
| Питание | ~220 B, ~110 B, =24 B |
| Схема подключения | AR-GH100-2: три провода для управления, два провода для сигнализации состояния "А-С открыт"/"А-В открыт" |
| AR-GH100-2-x: три провода для управления краном | |
| Мощность | 14 ВА, 7 ВА, 3 Вт |
| Время полного поворота | для ~220 B, ~110 B: 7...9 с или 45...48 с |
| дя =24 В: 17...19 с | |
| Угол полного поворота | 90о (вращение в обоих направлениях) |
| Крутящий момент | 8 Н·м |
| Модель | Ду, мм | Kv, м3/ч | Присоединение | Pmin, МПа |
Pmax, МПа |
Модель электропривода |
Вес, кг |
| AR-GH100-2-15 | 12 | 15 | Rc 1/2" | 0 | 1 | GH100-8Nm | 0.8 |
| AR-GH100-2-20 | 16 | 36 | Rc 3/4" | 0.9 | |||
| AR-GH100-2-25 | 23 | 70 | Rc 1" | 1.15 |

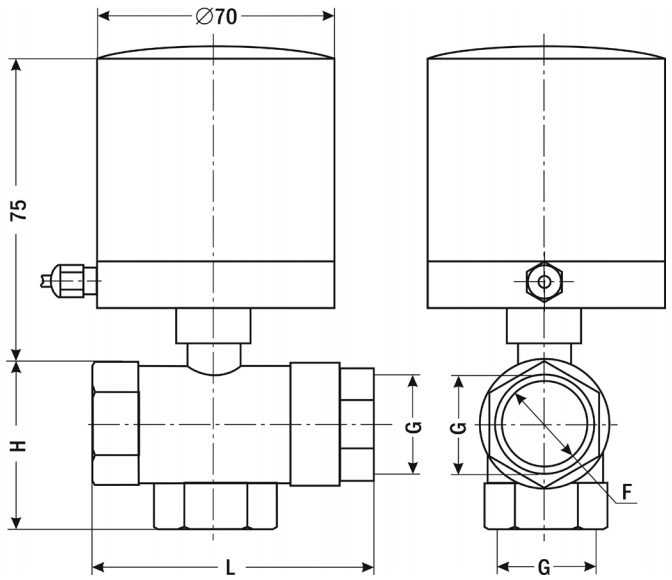

| Размер, мм | AR-GH100-2-15 | AR-GH100-2-20 | AR-GH100-2-25 |
| H | 59 | 65 | 78 |
| F | 12 | 16 | 23 |
| G | Rc 1/2" | Rc 3/4" | Rc 1" |
| L | 55 | 65 | 75 |
Руководство по эксплуатации (AR-GH100-2)
Руководство по эксплуатации (AR-GH100-2-x)
