Под заказ
| Параметр | Значение |
| Рабочая среда | вода, горячая вода, воздух, инертные газы, масла, бензин, слабые кислоты, спирт |
| Материал | корпуса: нержавеющая сталь (AR-GH100-1-20) хромированная латунь (AR-GH100-1-15, AR-GH100-1-25) |
| уплотнения: PTFE | |
| Температура рабочей среды | -10...+125 оС |
| Рабочее давление | 0...1 МПа |
| Диаметр условного прохода | 12...23 мм |
| Присоединение | Резьбовое Rc 1/2"...R 1" |
| Модель электропривода | GH100-8Nm, IP65 |
| Питание | ~220 B, ~110 B, =24 B |
| Мощность | 14 ВА, 3 Вт |
| Время полного поворота | для ~220 B, ~110 B: 7...9 с или 45...48 с |
| для =24 В: 17...19 с | |
| Угол полного поворота | 90о (вращение в обоих направлениях) |
| Крутящий момент | 8 Н·м |
| Модель | Ду, мм | Kv, м3/ч | Присоединение | Pmin, МПа | Pmax, МПа | Модель электропривода | Вес, кг |
| AR-GH100-1-15 | 12 | 15 | Rc 1/2" | 0 | 1 | GH100-8Nm | 0.69 |
| AR-GH100-1-20 | 16 | 36 | Rc 3/4" | 0.84 | |||
| AR-GH100-1-25 | 23 | 70 | Rc 1" | 1.06 |

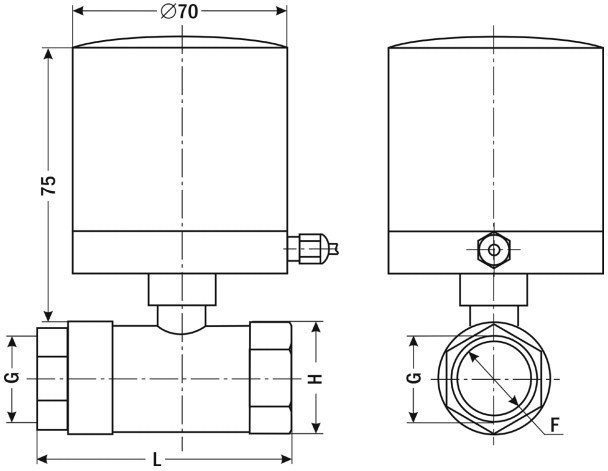

| Размер, мм | AR-GH100-1-15 | AR-GH100-1-20 | AR-GH100-1-25 |
| H | 26 | 33 | 40 |
| F | 12 | 16 | 23 |
| G | Rc 1/2" | Rc 3/4" | Rc 1" |
| L | 55 | 65 | 77 |

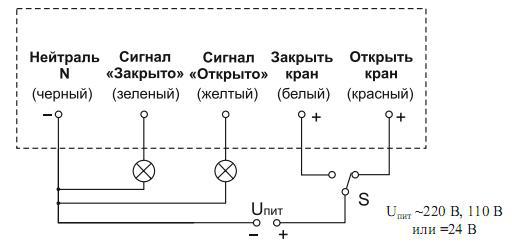

Схема подключения
Руководство по эсплуатации
