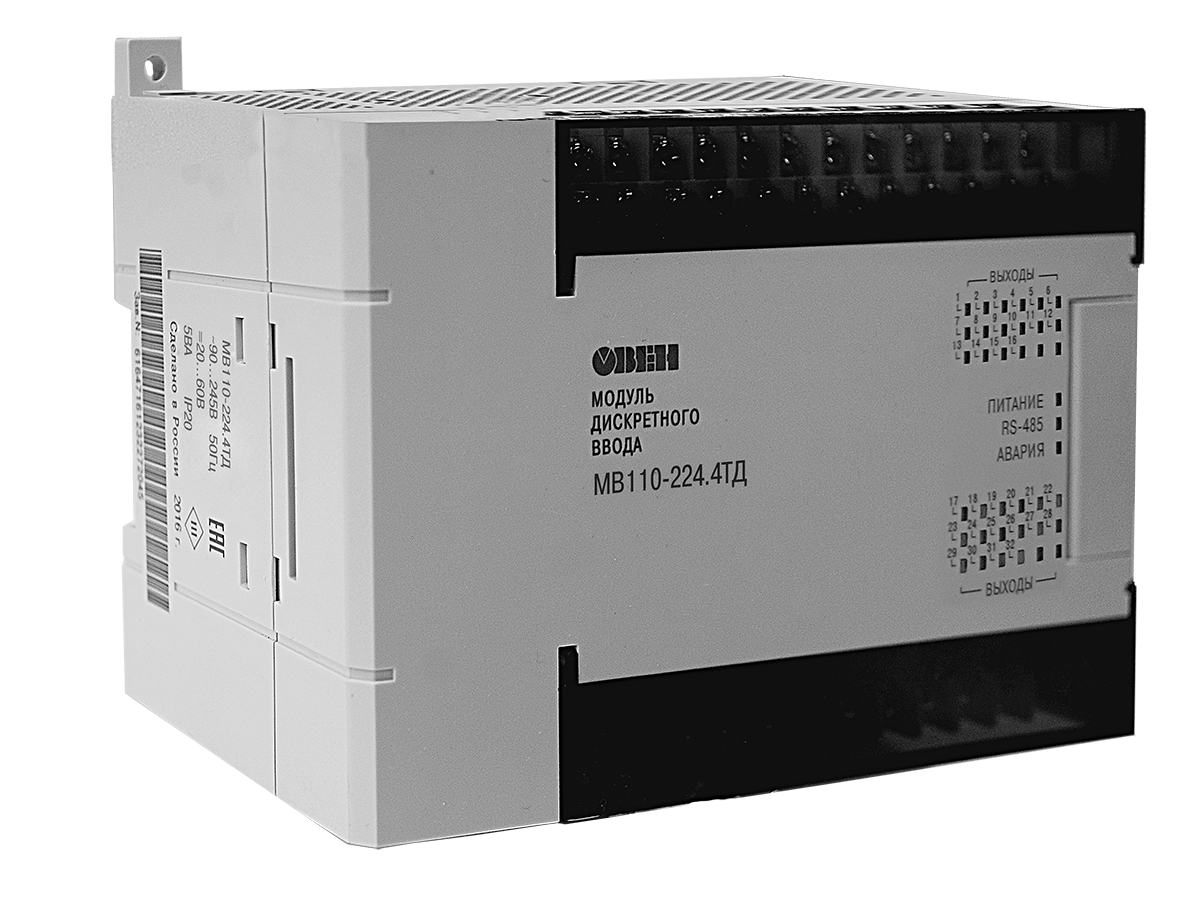

Модуль ввода сигналов тензодатчиков МВ110-4ТД
Основные особенности модуля ввода вывода сигналов тензодатчиков
- Прибор предназначен для измерения сигналов мостовых тензометрических датчиков, преобразования данных измерений в значение физической величины и передачи результатов измерения в сеть RS-485
- Прибор МВ110-224.4ТД имеет четыре измерительных каналов для подключения четырех тензодатчиков
- Прибор работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON
- Прибор не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор.
К прибору предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.
Конфигурирование модуля осуществляется с помощью ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или АС4, соответственно) с помощью программы «Конфигуратор М110», входящей в комплект поставки.
Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А.
Основные особенности модуля ввода сигналов тензодатчиков МВ110-224.4ТД
| Количество измерительных каналов: | 4 |
| Напряжение питания*: | ~220 В и = 24 В (универсальный источник питания) |
| Наименование | Значение |
| Напряжение питания прибора | от 90 до 245 В переменного тока (номинальное напряжение 220 В) частотой от 47 до 63 Гц или от 20 до 60 В постоянного тока (номинальное напряжение 24 В) |
| Потребляемая мощность, Вт, не ,более | 5 |
| Количество измерительных каналов: МВ110-224.4ТДЩ |
4 |
| Разрядность, АЦП, бит | 24 |
| Схема подключения мостового тензодатчика | четырех- или шестипроводная |
| Сопротивление тензодатчика, Ом | от 87 до 1000 |
| Максимальная нагрузка (нескольких параллельно подключенных тензодатчиков) на один канал, Ом, не менее |
87 (четыре датчика сопротивлением 350 Ом) |
| Номинальное напряжение питания (возбуждения) тензодатчика от встроенного источника постоянного тока, В |
2.5 ± 5 % |
| Время обновления данных измерений в канале для МВ110-224.4ТД, мс, не более | |
| - в режиме с возбуждением датчика постоянным напряжением: включен один измерительный канал включены два измерительных канала включены три измерительных канала включены четыре измерительных канала |
130 135 210 280 |
| - в режиме с возбуждением датчика знакопеременным напряжением включен один измерительный канал включены два измерительных канала включены три измерительных канала включены четыре измерительных канала |
260 320 500 630 |
| Время установления рабочего режима (предварительный прогрев), мин, не более | 20 |
| Интерфейс связи с Мастером сети | RS-485 |
| Максимальное количество приборов, одновременно подключаемых к сети RS-485, не более |
32 |
| Максимальная скорость обмена по интерфейсу RS-485, бит/с | 115200 |
| Протоколы связи, используемые для передачи информации | ОВЕН; ModBus-RTU; ModBus-ASCII; DCON |
| Степень защиты корпуса: - со стороны передней панели - со стороны клеммнй колодки |
IP20 IP00 |
| Напряжение изоляции гальванической развязки при нормальных условиях, кВ, не менее: - между корпусом прибора и остальными цепями - между цепью входного напряжения питания (Сеть 220 В) и измерительными цепями - между цепью входного напряжения питания (Сеть 220 В) и цепью RS-485 - между цепью интерфейса RS-485 и измерительными цепями |
3.0 3.0 1.5 0.75 |
| Габаритные празмеры прибора, мм МВ110-224.4ТД | 139х110х74 |
| Масса прибора, кг, не более МВ110-224.4ТД | 0.42 |
| Средний срок службы, лет | 8 |

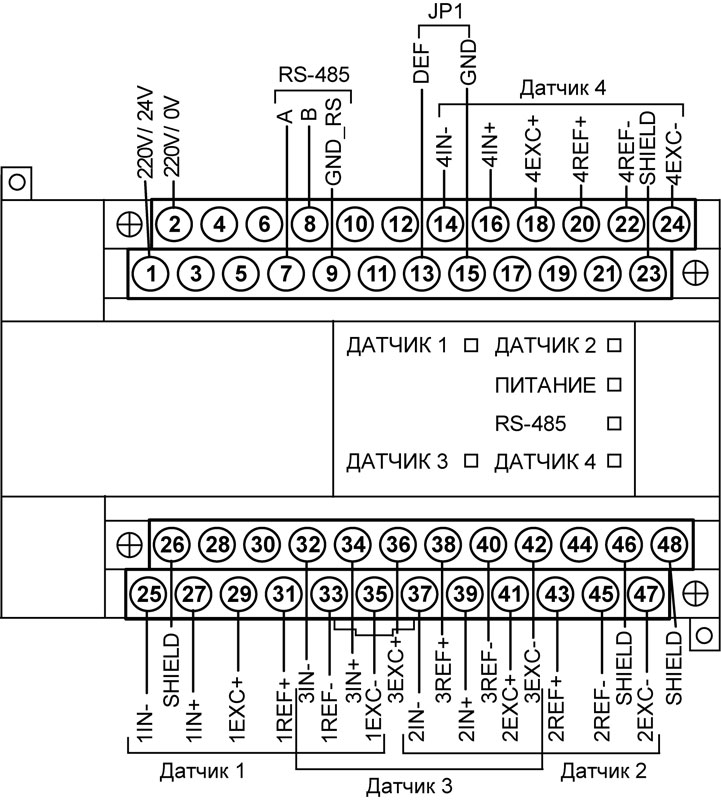

Общий чертеж прибора МВ110-224.4ТД

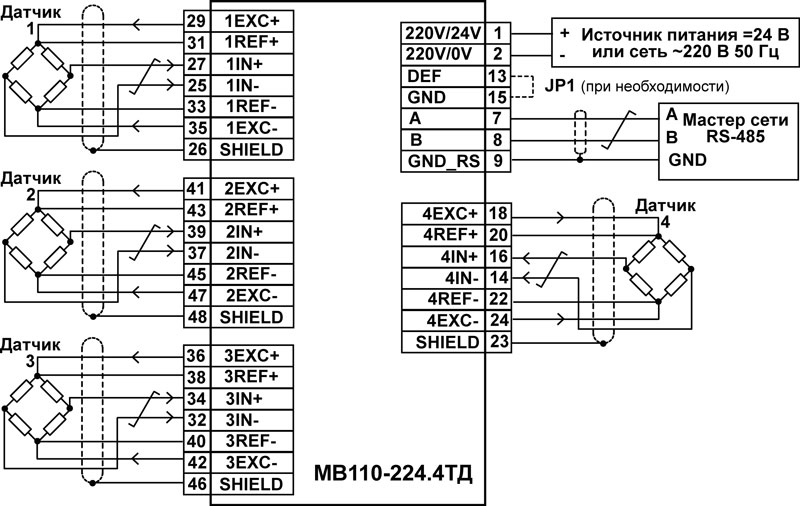

Подключение к МВ110-224.4ТД внешних устройств с применением шестипроводной схемы подключения к датчику
и без использования заземления
