Промышленный датчик (преобразователь) влажности и температуры воздуха ОВЕН ПВТ100

Производитель: Овен
ОписаниеТехнические характеристикиСхемы подключения

Промышленный датчик влажности и температуры ОВЕН ПВТ100 предназначен для непрерывного преобразования относительной влажности и температуры неагрессивного газа в два унифицированных выходных сигнала 4…20 мА и передачи измеренных значений по интерфейсу RS-485 (Modbus RTU).

Преобразователи влажности и температуры ОВЕН ПВТ100 поставляются с первичной поверкой сроком на один год.

Функциональные особенности

  • Высокая точность измерений: 2,5 %RH / 0,5 °С.
  • Измеряемая температура: от -40 до +80 °С.
  • Возможность работы в тяжелых условиях при температуре до +120 °С (исполнение с высокотемпературными кабелем и зондом "Тх").
  • Комбинированный выходной сигнал: два канала 4…20 мА + RS-485 (Modbus RTU).
  • Возможность замены зонда с сенсором и/или фильтра зонда.
  • Эргономичный корпус, степень защиты IP65.
  • Высокая повторяемость: +0,1 %, + 0,1 °C, высокая точность измерений.
  • Высокая стабильность: 0,25 %RH в год, 0,02 °C в год, долгий срок службы.

Преобразователи ОВЕН ПВТ100 применяются для измерения параметров воздуха в каналах приточной вентиляции, камерах сушках древесины, коптильных, расстоечных и холодильных камерах, овощехранилищах и прочих производственных помещениях, в том числе с тяжелыми условиями эксплуатации (высокая температура).

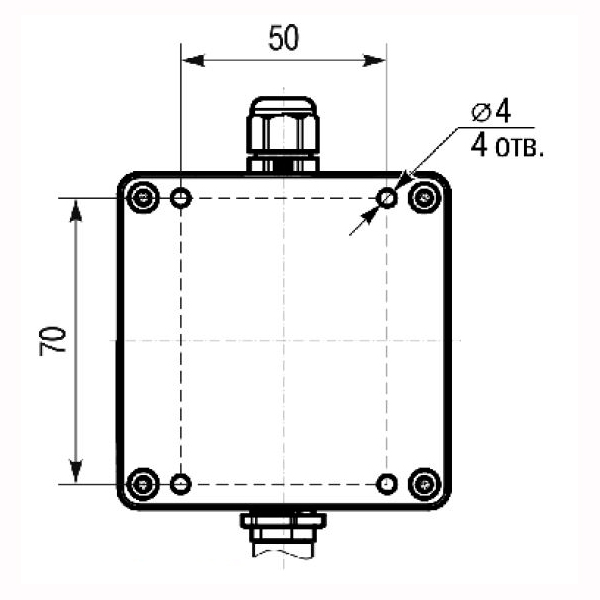

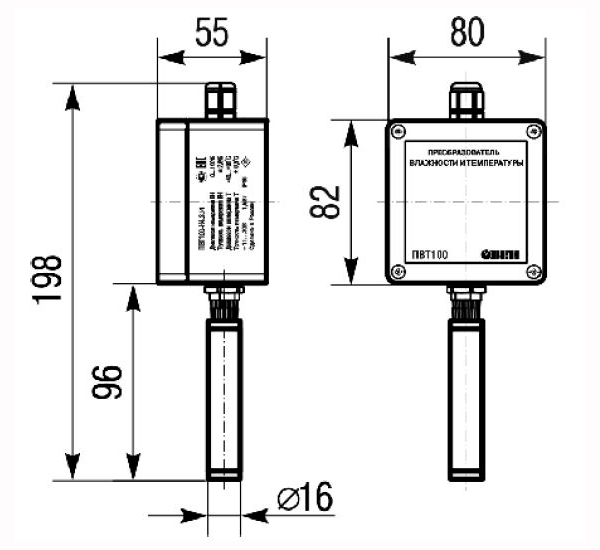

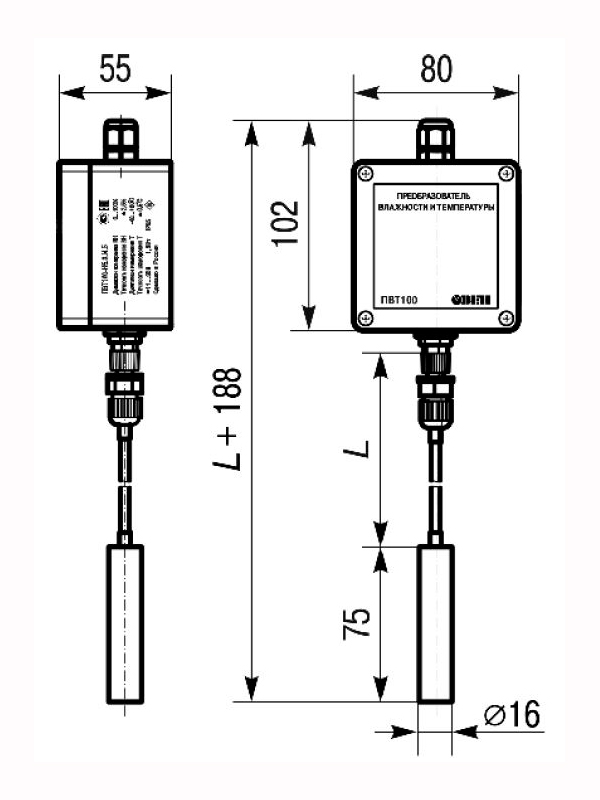

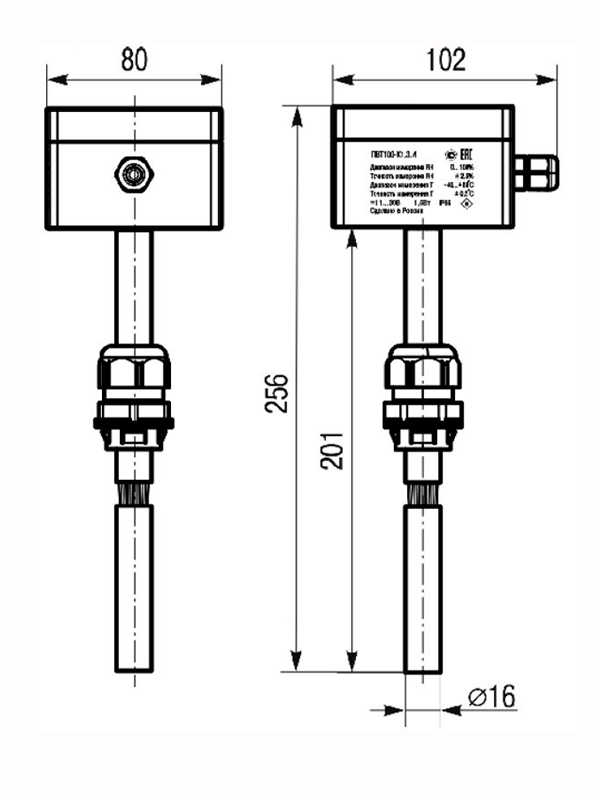

Габаритные и установочные размеры

pvt100 k1 h4 h5 h5 c

Корпус ОВЕН
ПВТ100

Канальное
исполнение

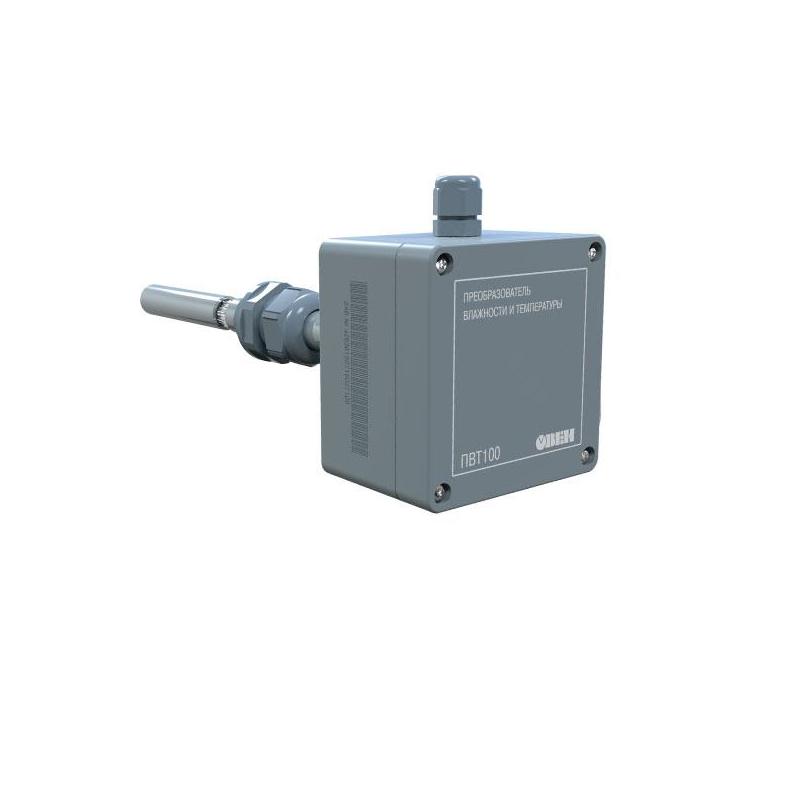

ПВТ100-К1.2.И
Настенное
исполнение

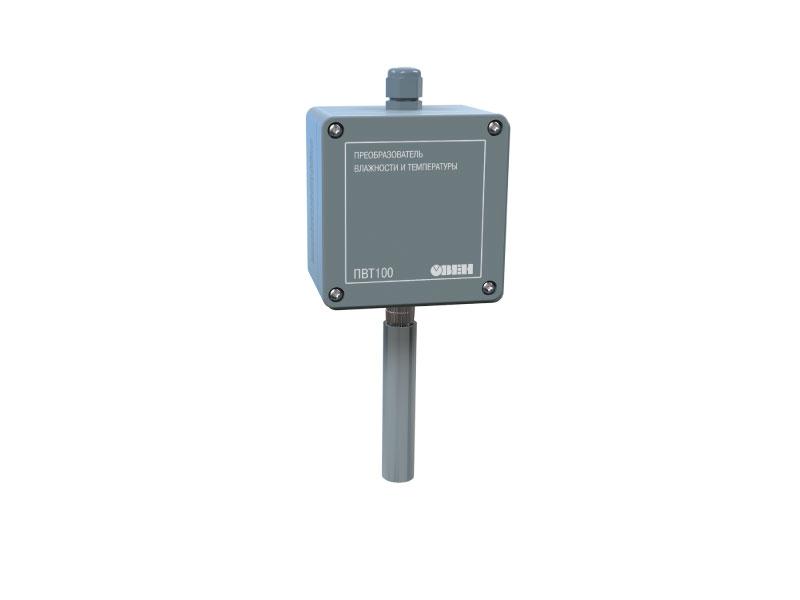

ПВТ100-Н4.2.И

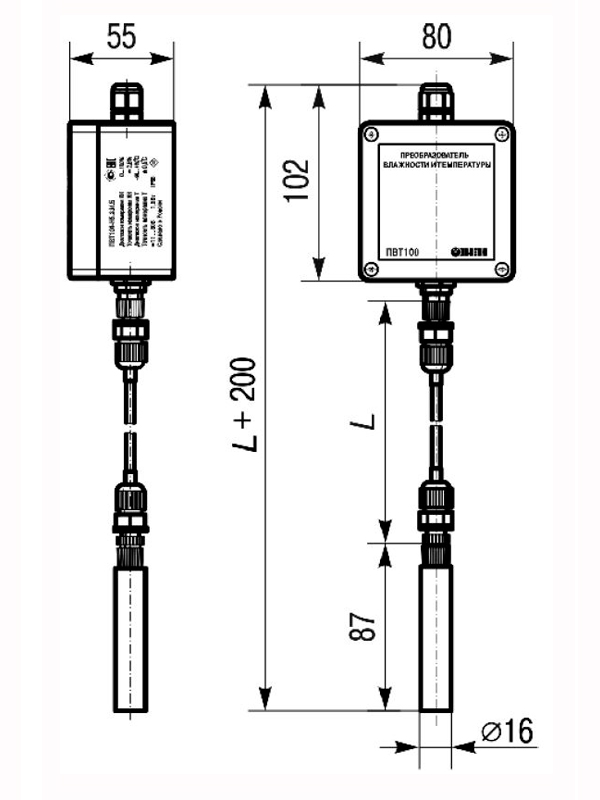

Настенное исполнение
с выносным зондом

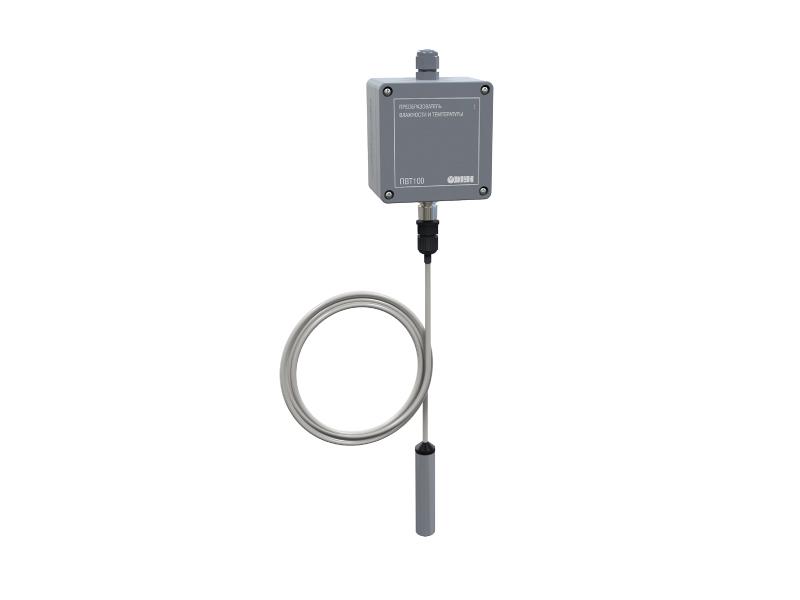

ПВТ100-Н5.2.И.х
Настенное исполнение
с высокотемпературным
кабелем и выносным зондом
ПВТ100-Н5.2.И.Тх
Характеристика Значение
Диапазон измерений относитеьной влажности RH 0...100 %RH
Диапазон измерений температуры окружающего воздуха -40...+80 (+120) оС
Степень пылевлагозащиты IP65
Температура измеряемой среды:
- общепромышленное исполнение -40...+80 оС
- высокотемпературное исполнение -40...+120 оС
Длина кабеля (модификации Н5) 2.5 м / 5.0 м
Абсолютная погрешность измерения влажности ± 2.5 % - в диапазоне RH = 20...80 %
± 3.5 % - вне диапазона RH = 20...80 %
Абсолютная погрешность измерения температуры ± 0.5 оС - в диапазоне RH = 20...80 %
± 0.7 оС - вне диапазона RH = 20...80 %
Повторяемость ± 0.1 % RH / ± 0.1 оС
Стабильность ± 0.25 % RH / 0.02 оС в год
Время готовности к работе после включения, не более 10 - 15 сек
Поддерживаемые интерфейсы и протоколы RS-485 (протокол Modbus RTU), скорость 1200...57600 бит/с
Гарантийный срок 24 месяца

Условия эксплуатации

Закрытые взрывобезопасные помещения без агрессивных паров и газов:

  • температура окружающего воздуха: -40…+80 (+120) °С;
  • атмосферное давление – от 84 до 106,7 кПа.

212 1

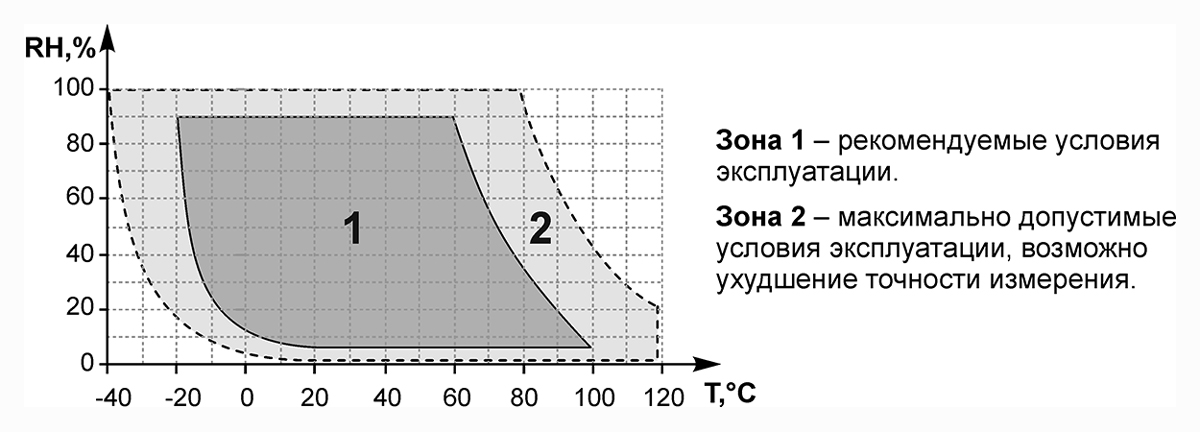

Рекомендуемые и максимально допустимые условия эксплуатации

cxema podklyucheniya datchika vlazhnocti i temperaturi pvt10 i pvt100

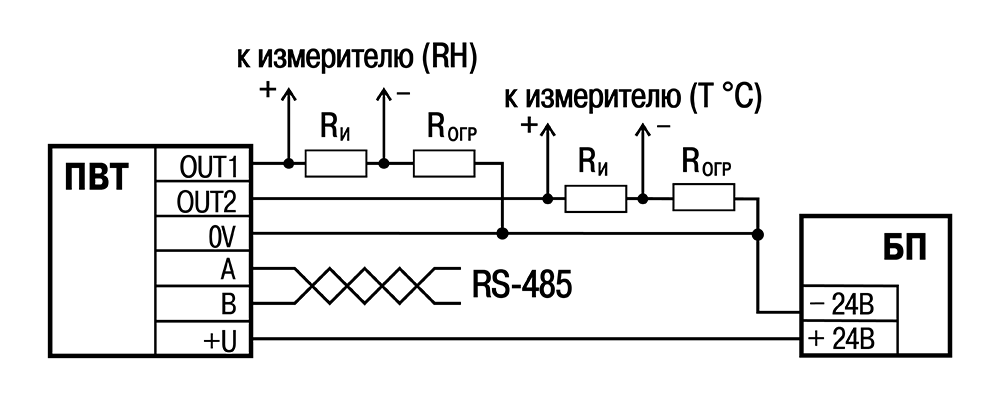

Схема подключения ОВЕН ПВТ100

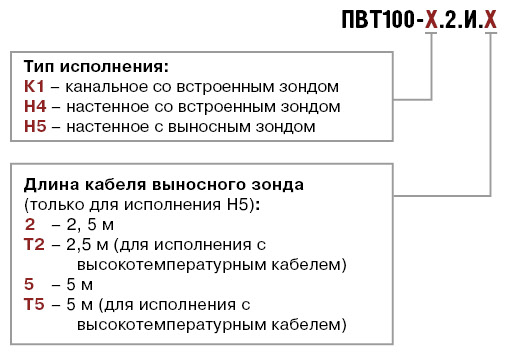

Модификации

pvt100 cxema podbora
