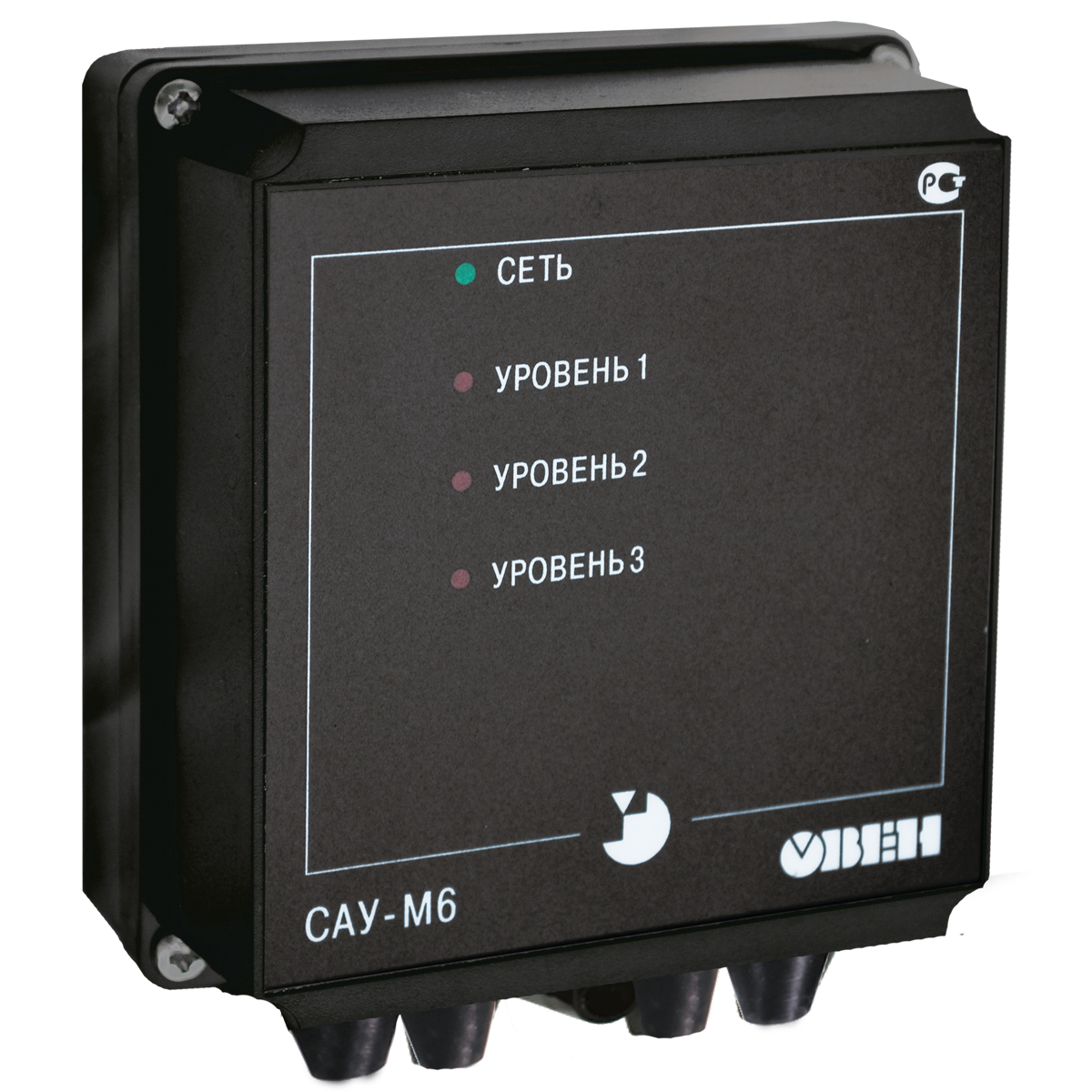

САУ-М6 сигнализатор уровня жидкости трехканальный


Производитель: Овен
Цена
ОписаниеТехнические характеристикиФункциональная схема прибораДокументация

Назначение

Сигнализатор уровня жидкости трехканальный ОВЕН САУ-М6 – предназначен для автоматизации технологических процессов, связанных с контролем и регулированием уровня жидкости.

САУ-М6 является функциональным аналогом приборов ESP-50 и РОС 301.

Функциональные возможности сигнализатора уровня

  • Три независимых канала контроля уровня жидкости в резервуаре
  • Возможность инверсии режима работы любого канала
  • Подключение различных датчиков уровня – кондуктометрических, поплавковых
  • Работа с различными по электропроводности жидкостями: дистиллированной, водопроводной, загрязненной водой, молоком и пищевыми продуктами (слабокислотными, щелочными и пр.)
  • Защита кондуктометрических датчиков от осаждения солей на электродах благодаря питанию их переменным напряжением
Номинальное напряжение питания прибора 220 В частотой 50 Гц
Допустимые отклонения напряжения питания от номинального значения -15...+10 %
Потребляемая мощность, не более 6 ВА
Количество каналов контроля уровня 3
Количество встроенных выходных реле 3
Макимально допустимый ток, коммутируемый контактами встроенного реле 4 А при 220 В 50 Гц (cos φ > 0.4)
Напряжение на электродах датчика уровня не более 10 В частотой 50 Гц
Сопротивление жидкости, вызывающее срабатывание канала контроля не более 500 кОм
Тип корпуса настенный Н
Габаритные размеры корпуса 130х105х65 мм
Степень защиты корпуса IP44

Условия эксплуатации

Температура окружающего воздуха +1...+50 оС
Атмосферное давление 86...106.7 кПа
Относительная влажность воздуха (при 35 оС) 30...80 %

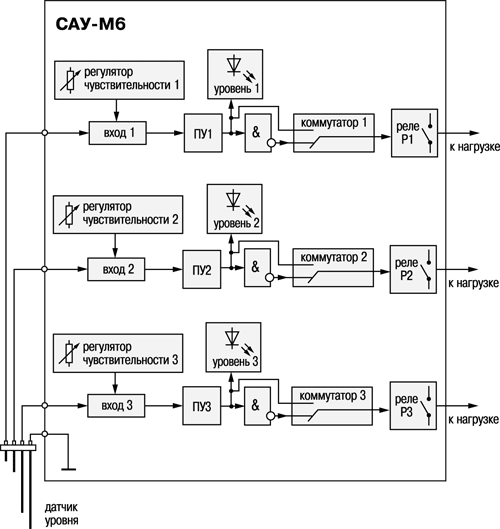

Функциональная схема САУ-М6

m6 fs

Кондуктометрические датчики уровня жидкости

Контроль уровня осуществляется при помощи 4-х электродного кондуктометрического датчика, три сигнальных электрода которого расположены в резервуаре на заданных по условиям технологического процесса отметках: уровень 1, уровень 2, уровень 3 – и подключаются ко входам прибора 1–3. Питание датчика уровня осуществляется переменным напряжением.

Три независимых канала контроля

САУ-М6 включает в себя три независимых канала контроля, в состав каждого канала входят:

  • вход для измерения сопротивления кондуктометрического датчика на переменном токе;
  • регулятор чувствительности, позволяющий изменять чувствительность канала контроля уровня к электропроводности жидкости;
  • пороговое устройство (ПУ), фиксирующее достижение рабочей жидкостью заданного уровня, а также формирующее сигналы управления выходным реле;
  • коммутатор для переключения канала в инверсный режим работы;
  • выходное реле для управления внешним оборудованием; срабатывание реле происходит при контакте соответствующего электрода с жидкостью.

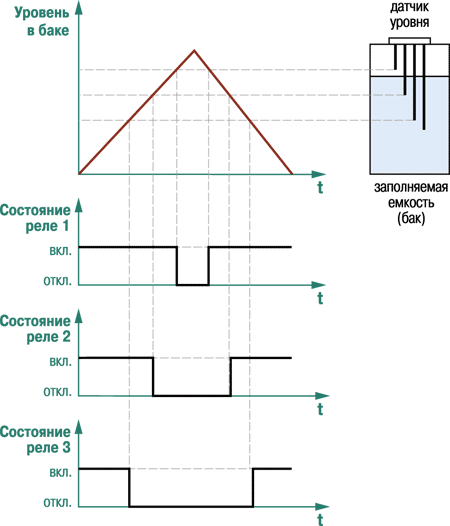

Пример временной диаграммы работы реле

m6 fs1

Режим работы реле в любом из каналов может быть изменени пользователем при помощи соответствующего  коммутатора.

При соприкосновении электрода датчика с жидкостью выходное реле в зависимости от положения его коммутатора может переводится
в состояние "выключено" (см.рис) или, наоборот, в состоянии "включено".

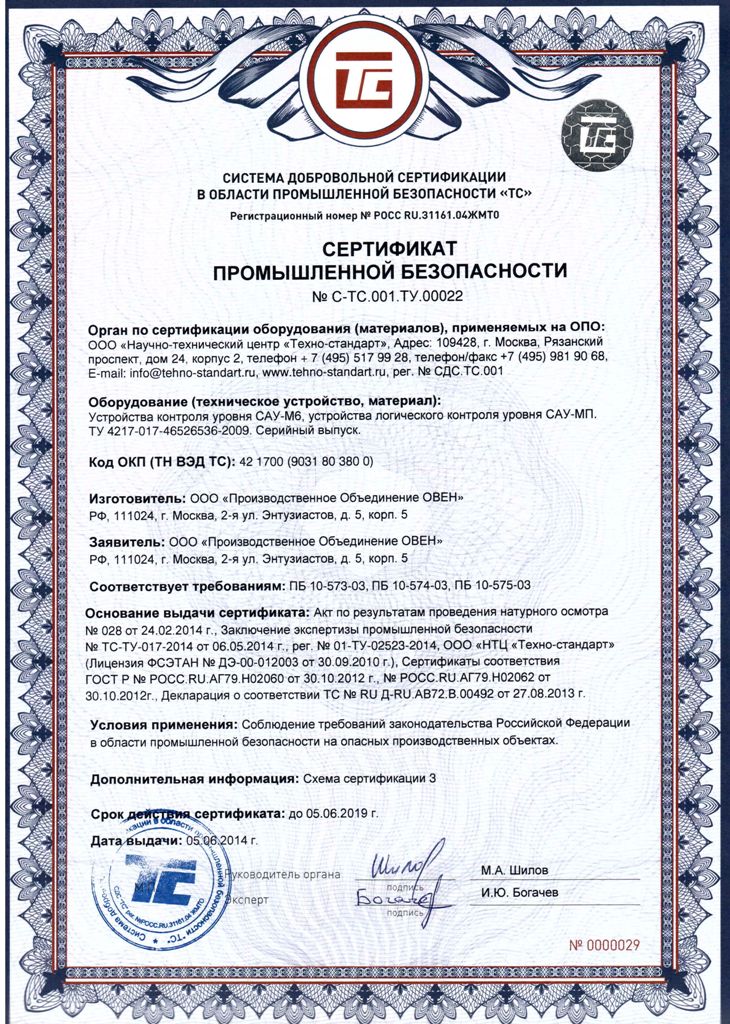

Сертификат промышленной безопасности САУ-М6, САУ-МП

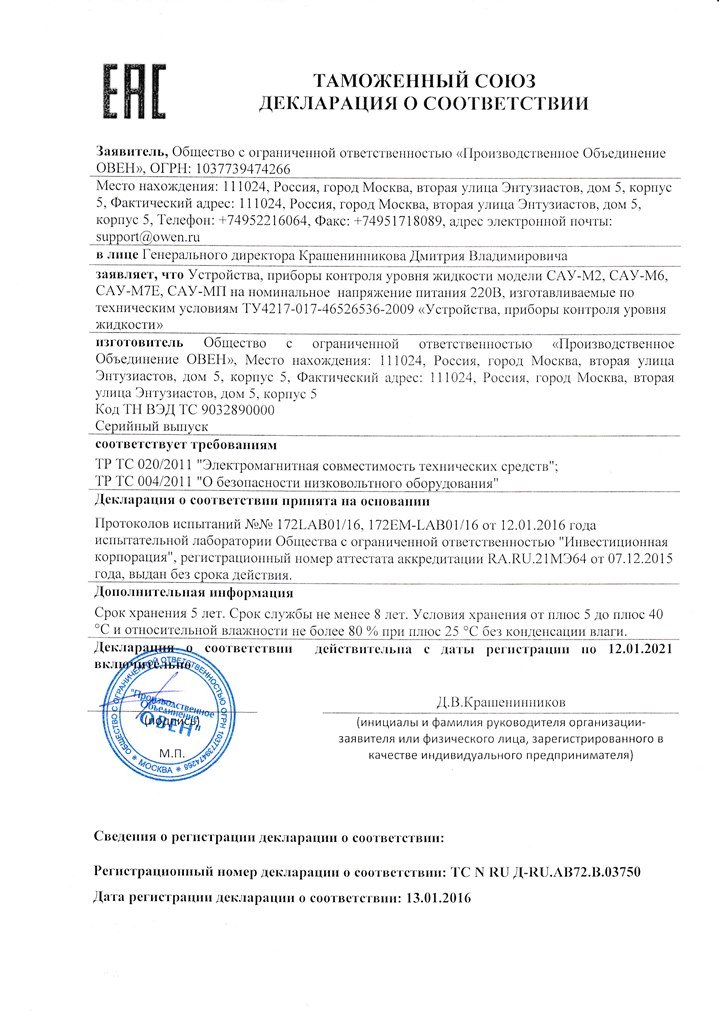

Декларация о соответствии на САУ-М

Руководство по экплуатации САУ-М6
